Органы управления, Примеры систем – Инструкция по эксплуатации Kenwood KAC-5201 RU
Страница 3
6
3
Органы управления
25
0
89
!
6
1 234
5
7
0
89
!
6 7
KAC-6201
KAC-5201
KAC-6201
KAC-5201
Установка регуляторов и переключателей
выполняется в соответствии с подключен-
ными головным устройством и акустически-
ми системами.
(1) Предохранитель
25 A õ 1: KAC-6201
15 А х 1: KAC-5201
ЗАМЕЧАНИЕ
Если Вы не сможете найти предохранитель, рассчи-
танный на нужный ток, в магазине, проконсультируй-
тесь с дилером Kenwood.
(2) Контакт подключения к аккумулятору
(3) Контакт заземления
(4) Гнездо дистанционного управления пи-
танием (REMOTE)
(5) Выходные гнезда подключения акусти-
ческих систем SPEAKER OUTPUT
- Стереофоническое подключение
Если Вы хотите использовать усилитель в качестве
стереофонического усилителя, применяйте сте-
реофоническое подключение.
- Мостовое подключение
Если Вы хотите использовать усилитель в качестве
высокомощного монофонического усилителя, при-
меняйте мостовую схему подключения. (Выпол-
няйте подключения к гнездам левого (LEFT) (+) и
правого (R) (-) каналов SPEAKER OUTPUT).
(6) Гнездо заземления кабеля типа RCA
При использовании кабеля типа RCA c проводом
заземления подключайте провод заземления к этому
гнезду.
ПРЕДУПРЕЖДЕНИЕ
Не используйте это гнездо для подключения зазем-
ления источника питания. Усилитель может быть
поврежден, если провод заземления источника пи-
тания будет подключен к этому гнезду.
(7) Переключатель FILTER
Этот переключатель позволяет применить фильтра-
цию сигналов, поступающих на выходы на акусти-
ческие системы.
- Положение HPF (высокочастотный фильтр)
(только для KAC-6201):
Воспроизводятся только частоты выше 150 Гц (час-
тоты ниже 150 Гц отсекаются).
- Положение LPF (низкочастотный фильтр):
Воспроизводятся только частоты ниже 80 Гц (часто-
ты выше 80 Гц отсекаются).
Даже, если переключатель OPERATION установлен в
положение STEREO, сигналы правого и левого кана-
лов будут смешиваться перед подачей на выход
усилителя.
- Положение OFF (ВЫКЛ.):
Весь частотный диапазон звука воспроизводится без
фильтрации.
(8) Переключатель OPERATION
Этот переключатель позволяет Вам выбрать способ
усиления входных сигналов.
- Положение STEREO (стереофонический ре-
жим):
Усилитель может использоваться в качестве стерео-
фонического усилителя.
- Положение L+R (только для KAC-6201):
Перед усилением входные сигналы правого и левого
каналов смешиваются. Используйте это положение,
когда усилитель применяется для усиления сигна-
лов сабвуфера или требуется монофонический звук
L+R.
- Положение MONO (Lch):
Усиление входного сигнала только левого канала.
Устанавливайте переключатель в это положение и
выполняйте мостовое подключение, чтобы исполь-
зовать усилитель в качестве высокомощного моно-
фонического усилителя. (Входной сигнал правого
канала не воспроизводится).
(9) Регулятор чувствительности входа INPUT
SENSITIVITY
Устанавливайте этот регулятор в соответствии с
выходным уровнем сигнала предварительного уси-
лителя центрального устройства, подключенного к
усилителю, или с максимальным выходным уровнем
автомобильной стереосистемы KENWOOD.
Используйте рисунок, приведенный выше, в каче-
стве подсказки.
ЗАМЕЧАНИЕ:
Выходной уровень предварительного усилителя или
максимальный выходной уровень центрального уст-
ройства приведены в разделе «Технические характе-
ристики» инструкции по эксплуатации центрального
устройства.
(10) Линейные входы усилителя LINE IN
(11) Входные гнезда уровня акустических
систем

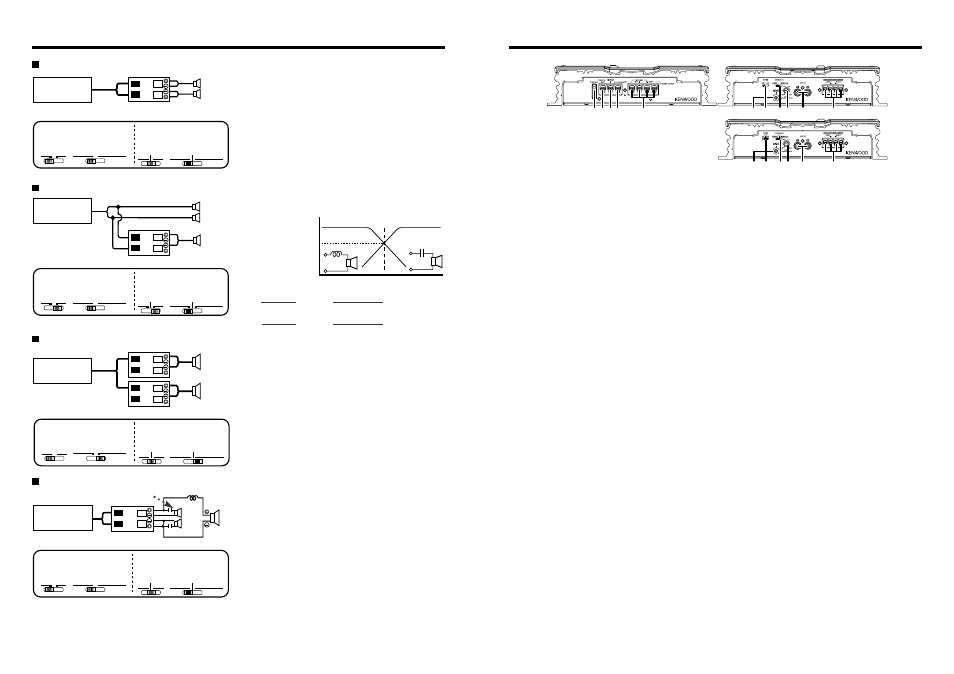

Примеры систем
L
R
L
R
L
R
L
R
L
R
L
R
L
R
MONO(Lch)
STEREO
OPERATION
MONO(Lch)
STEREO
L+R
OPERATION
KAC-5201
KAC-6201
LPF
FILTER
OFF
LPF
FILTER
HPF
OFF
L
R
L
R
MONO(Lch)
STEREO
OPERATION
MONO(Lch)
STEREO
L+R
OPERATION
KAC-5201
KAC-6201
LPF
FILTER
OFF
LPF
FILTER
HPF
OFF
MONO(Lch)
STEREO
OPERATION
MONO(Lch)
STEREO
L+R
OPERATION
KAC-5201
KAC-6201
LPF
FILTER
OFF
LPF
FILTER
HPF
OFF
7
8
7
8
7
8
7
8
7
8
7
8
L
R
L
R
L
C
C
MONO(Lch)
STEREO
OPERATION
MONO(Lch)
STEREO
L+R
OPERATION
KAC-5201
KAC-6201
LPF
FILTER
OFF
LPF
FILTER
HPF
OFF
7
8
7
8
2-канальная система
ЦЕНТРАЛЬНЫЙ
БЛОК
Левая АС
Правая АС
Система с сабвуфером
Левая АС
Правая АС
Сабвуфер
ЦЕНТРАЛЬНЫЙ
БЛОК
1-канальная система
Левая АС
Правая АС
Tri-режим
ЦЕНТРАЛЬНЫЙ
БЛОК
ЦЕНТРАЛЬНЫЙ
БЛОК
ВЧ-фильтр
Сабвуфер (L+R)
Принцип действия режима Tri
Метод деления частотного диапазона с помощью
катушки индуктивности и конденсатора ... при накло-
не частотной характеристики 6 дБ/октаву.
Катушка индуктивности (L): Пропускает низкие час-
тоты и блокирует высокие частоты (низкочастотный
фильтр).
Конденсатор (С): Пропускает высокие частоты и
блокирует низкие частоты (высокочастотный фильтр).
Пример:
Если при использовании акустических систем с со-
противлением 4 Ом необходимо установить частоту
среза 120 Гц.
Fc=частота среза (Гц)
R=сопротивление акустических систем
L
C
0 dB
-3 dB
159000
C= (µF)
fc x R
159 x R
L= (mH)
fc
159000
= = 331.25 µF
120Hz x 4
Ω
159 x 4
Ω
= = 5.3 mH
120Hz
Частота среза
Частота
ВНИМАНИЕ
- Если Вы хотите подключить акустические системы
по мостовой схеме, сопротивление акустических
систем должно быть не менее 4 Ом. Подключение
акустических систем с сопротивлением менее 4 Ом
может привести к повреждению усилителя.
- Подключайте конденсаторы к акустическим систе-
мам, через которые должны воспроизводиться высо-
кие частоты. Несоблюдение этого требования может
привести к уменьшению суммарного сопротивления
АС с сабвуфером.
- Убеждайтесь в том, что конденсаторы (С) и индук-
тивности (L) рассчитаны на достаточное напряжение
и ток.
