Органы управления
Подключения
Данный усилитель представляет собой 4-канальный усилитель, содержащий 2
стереофонических усилителя и 1 монофонический усилитель в одном корпусе.
Первый стереофонический усилитель маркируется, как усилитель А, второй -
как усилитель В. Монофонический усилитель в этой инструкции описывается,
как усилитель SUB. Изменяя положение переключателей и функции, описанные
ниже, Вы можете добиться совместимости усилителя KAC-959 с широким
спектром систем.
(1) Предохранитель (25 А х 2 шт.)
(2) Гнездо управления мощностью
(3) Гнездо подключения к аккумулятору
(4) Гнездо заземления
(5) Выходные гнезда подключения акустических систем A/B SPEAKER
OUTPUT
- Стереофоническое подключение
Если Вы хотите использовать усилитель в качестве стереофонического усилителя, применяйте
стереофоническое подключение.
- Мостовое подключение
Если Вы хотите использовать усилитель в качестве высокомощного монофонического усилителя,
применяйте мостовую схему подключения. (Выполняйте подключения к гнездам левого (LEFT) (+)
и правого (R) (-) каналов SPEAKER OUTPUT.
(6) Выход на акустические системы усилителя SUB
Т.к. к этому усилителю могут быть подключены акустические системы с сопротивлением не менее
2 Ом, подключайте акустические системы с сопротивлением 2 Ом и выше.
(7) Входные гнезда уровня акустических систем
К выходу на акустические системы может быть подключен центральный блок без выхода типа RCA.
Даже без сигнала управления мощностью усилитель будет включаться/выключаться автоматически
по сигналу акустических систем.
(8) Переключатель HPF (высокочастотный фильтр)
Когда этот переключатель установлен в положение 80 Гц или 150 Гц, частоты ниже установленного
значения будут отсекаться фильтром.
(9) Селектор входов INPUT SELECTOR (A/AB)
С помощью этого переключателя Вы можете переключать входной сигнал для усилителя В.
- Положение А: Сигналы с входа усилителя А усиливаются через оба усилителя (А и В).
- Положение АВ: Входной сигнал усилителя А воспроизводится через усилитель А, а входной сигнал
усилителя В - через усилитель В.
(10) Регулятор чувствительности входа INPUT SENSITIVITY
Устанавливайте этот регулятор в соответствии с выходным уровнем сигнала
предварительного усилителя центрального устройства, подключенного к уси-
лителю, или с максимальным выходным уровнем автомобильной стереосис-
темы KENWOOD.
Чувствительности усилителей А, В и SUB могут быть отрегулированы незави-
симо друг от друга и независимо от положения селектора входов.
Используйте приведенный рисунок в качестве подсказки.
ЗАМЕЧАНИЕ:
Выходной уровень предварительного усилителя или максимальный выходной
уровень центрального устройства приведены в разделе «Технические харак-
теристики» инструкции по эксплуатации центрального устройства.
ЗАМЕЧАНИЕ: В целях безопасности перед подключением прочтите раздел «Процедура установ-
ки».

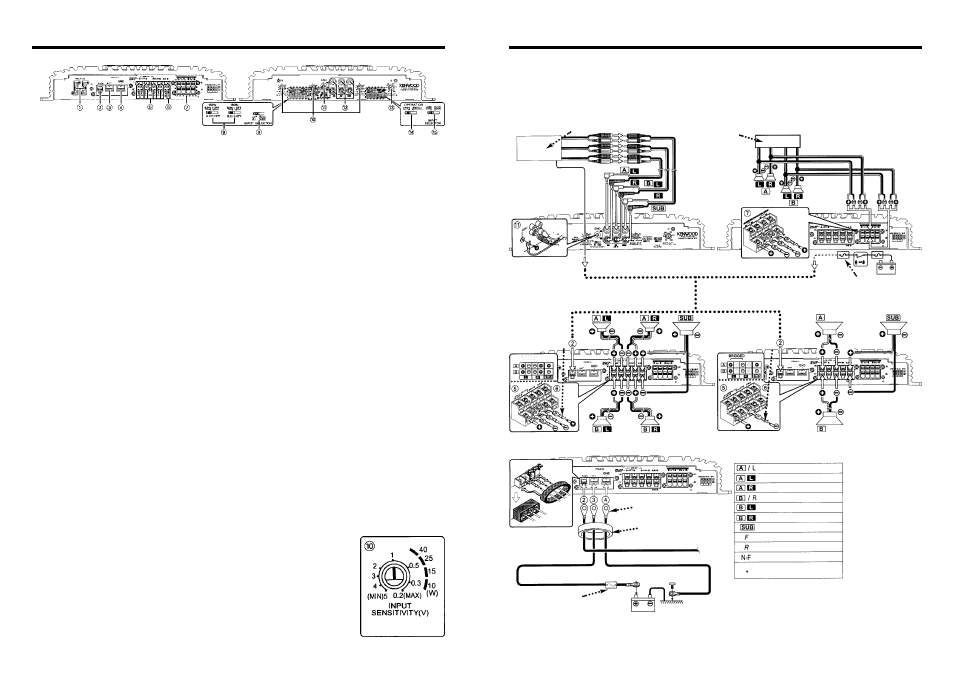

- Подключение кабеля типа RCA
Центральный блок (CD-ресивер,
магнитола и т.д.).
- Подключение к гнезду уровня АС
Провод управления мощностью*
Автомагнитола (без линейного выхода)
АСС
Блок предохрани-
телей
Аккумулятор
- Стереоподключение АС
Контакт
подключения *
- Подключение провода питания
- Мостовое подключение АС
Контакт
подключения *
Мост
Мост
Контакт подключения *
Крышка (фиксатор)
проводов
Провод управления питанием*
Провод аккумулятора *
Провод заземления *
Защитный предохранитель *
Аккумулятор
Описания символов,
приведенных на рисунках
Левый
Фронтальный левый
Фронтальный правый
Правый
Тыловой левый
Тыловой правый
Сабвуфер
Фронтальный
Тыловой
Нет фейдера
Приобретаются
дополнительно
