Индикатор – Инструкция по эксплуатации Kenwood KAC-X650D RU
Страница 6
6
11
Индикатор
Индикатор (11)
Данный индикатор будет информировать Вас о со-
стоянии усилителя и возникновении сбоев в работе
(функция защиты).
- Индикатор светится или цвет индикатора
изменяется по порядку
Усилитель работает в нормальном режиме.
ЗАМЕЧАНИЕ
Цвет свечения индикатора может быть выбран Вами
с помощью кнопки V-COLOR.
- Индикатор мигает синим цветом
. Во время работы усилителя.
- Когда выполняется управление системой B.M.S.
непосредственно с усилителя или головного уст-
ройства
- Индикатор мигает желтым цветом
Если напряжение питания меньше 11 В.
ЗАМЕЧАНИЕ
Причина может заключаться в следующем:
- Разряжен аккумулятор автомобиля.
- Емкость аккумулятора слишком мала.
- Поврежден или изношен провод аккумулятора.
- Провод аккумулятора слишком маленький или слиш-
ком длинный и не позволяет пропускать через себя
достаточный ток.
- Индикатор мигает фиолетовым цветом
Произошел сбой в работе усилителя и постоянный
ток попал на выход на акустические системы.
ЗАМЕЧАНИЕ
Выключите питание усилителя и отключите систему
защиты. Если индикатор не перестанет мигать, об-
ратитесь к дилеру KENWOOD.
- Индикатор мигает красным цветом
Перегрев внутренних компонентов усилителя.
- Индикатор мигает зеленым цветом
. Короткое замыкание кабелей подключения акусти-
ческих систем.
. Выход на акустические системы контактирует с
«землей» автомобиля.
!
30
30
SPEAKER
OUTPUT
POWER IN
P.CON
BATT.
GND
FUSE(30Ax2)
LEFT
BRIDGED
RIGHT
SUB
SUB
A
B
30
30
SPEAKER
OUTPUT
POWER IN
P.CON
BATT.
GND
FUSE(30Ax2)
LEFT
BRIDGED
RIGHT
SUB
SUB
A
B
^
^
&
&
^
^

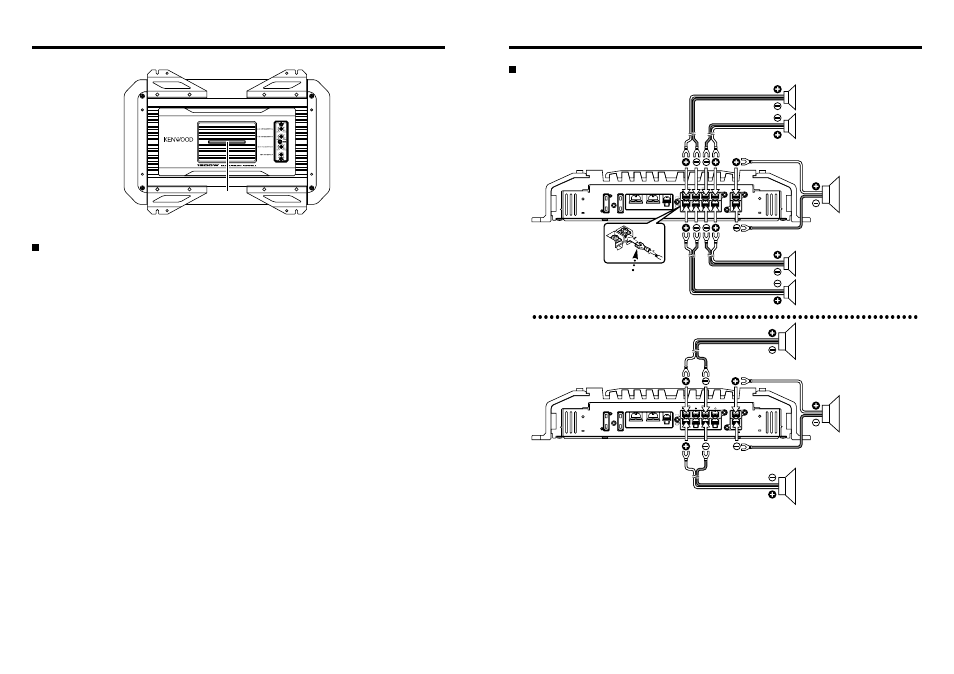

Подключение провода акустических систем
Фронтальная левая
акустическая система
Фронтальная правая
акустическая система
Сабвуфер (L + R)
Тыловая правая
акустическая система
Тыловая левая
акустическая система
Клемма подключения*
(Стереофоническое подключение)
(Мостовое подключение)
Фронтальная левая акустическая
система (мостовое подключение)
Сабвуфер (L + R)
Фронтальная правая акустическая
система (мостовое подключение)
