Для предотвращения проникновения внешних шумов в аудиосистему.
•
Устанавливайте аппарат и прокладывайте кабели по меньшей мере в 10 см от всех жгутов проводов
в автомобиле.
•
Прокладывайте провода питания аккумулятора как можно дальше от остальных проводов.
•
Подключайте заземляющий провод к зачищеной металлической поверхности шасси автомобиля (при
необходимости удалите с поверхности краску, грязь или масло).
•
При использовании приобретенных дополнительно шумоподавителей устанавливайте их как можно
дальше от усилителя. Ваш официальный дилер фирмы Alpine предложит вам подходящую модель
шумоподавителя. За дополнительной информацией обращайтесь к официальному дилеру.
•
Ваш официальный дилер Alpine предложит вам самые эффективные меры по предотвращению
возникновения шумов. За более подробной информацией обращайтесь к официальному дилеру.
1
Выходные клеммы для подключения акустических систем
Усилитель MRD-M1005/MRD-M605 оснащен одним комплектом выходных клемм для подключения
акустических систем. Строго соблюдайте правильность подключения акустических систем к выходным
клеммам и фазирование. Подключите плюсовый выход к плюсовой клемме акустической системы, а
минусовый – к минусовой клемме.
Не допускайте контакта провода от клемм (-) акустических систем с шасси автомобиля.
ПРИМЕЧАНИЕ:
Не закорачивайте провода акустических систем и не подсоединяйте их к шасси автомобиля.
Разъем “Amplifier LINK”
7
Входные RCA-разъемы
Подключите данные разъемы к линейным выходам вашего головного аппарата. Для подключения
используйте RCA кабели - удлинители (приобретаются дополнительно).
Разъемы “Pre-Out”
Провод питания (приобретается дополнительно)
Установите предохранитель как можно ближе к плюсовой (+) клемме аккумулятора. Данный
предохранитель защитит электрическую систему вашего автомобиля в случае короткого замыкания.
При необходимости удлинения данного провода калибр кабеля - удлинителя должен быть 8 мм
2
или
больше.
4
Провод дистанционного включения (Синий/белый) (Приобретается дополнительно).
Подключите данный провод к проводу дистанционного включения или проводу автоматической антенны
(положительное напряжение, (+) 12 В) вашего головного аппарата.
Заземляющий провод (приобретается дополнительно)
Подключите данный провод к зачищенной металлической поверхности шасси автомобиля. Убедитесь в
эффективности заземления путем проверки электропроводности цепи между данной точкой заземления и
минусовой (-) клеммой аккумулятора автомобиля. Подключите заземляющие провода всех
аудиокомпонентов к той же точке заземления для предотвращения возникновения наводок по земле.
7-10 мм
Конец провода устройства

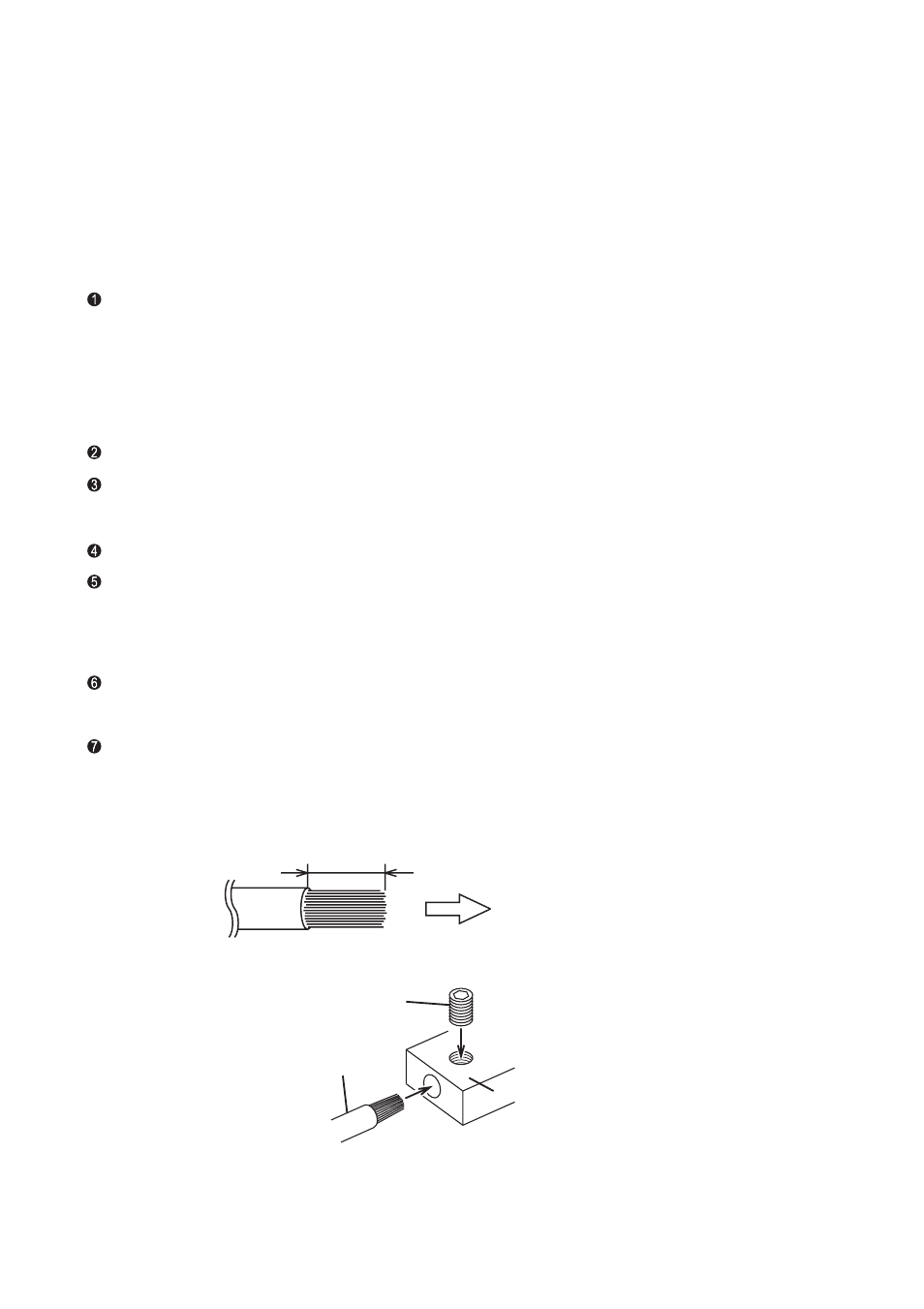

Рис. 7
5
Болт с шестигранной
головкой
Терминал для подсоединения провода
Провод
Рис. 8
