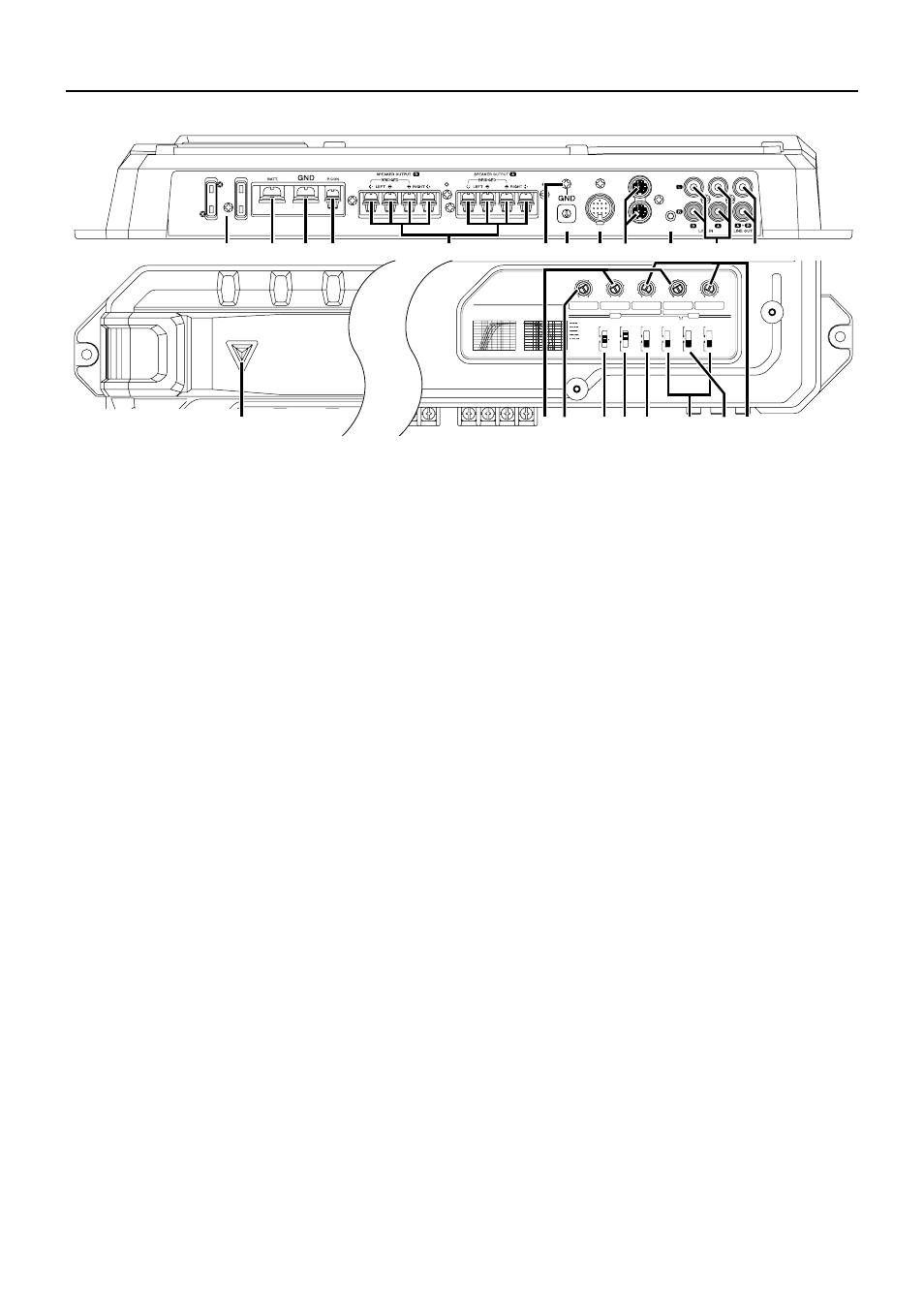

Органы управления
!
$%
$%
! #!
! #!
#&
#&
#&
"
"
$%
$%
&
&
&
&
&
&
&
Это 4-канальный усилитель, содержащий 2 стереофонических усили-
теля в одном корпусе. В тексте этой инструкции один усилитель мы
будем называть усилитель А, а другой - усилитель В. Изменяя поло-
жения различных переключателей и выбирая различные функции, Вы
можете добиться совместимости этого усилителя с множеством
различных систем.
(1) Предохранитель (30 А х 2)
(2) Контакт подключения к аккумулятору
(3) Контакт заземления
(4) Контакт управления питанием
Используется для управления включением/выключением усилителя.
ЗАМЕЧАНИЕ
Управляет питанием усилителя. Подключайте это гнездо ко всем компонен-
там системы.
(5) Выходные гнезда на акустические системы (канал А/канал В)
- Стереофонические подключения (STEREO)
Если Вы хотите использовать Ваш усилитель в качестве стереофонического
усилителя, используйте стереофонические подключения. Подключаемые аку-
стические системы должны иметь сопротивление 2 Ом и более. Если подклю-
чаются несколько акустических систем, убеждайтесь в том, что их общее со-
противление для каждого канала 2 Ом или более.
- Мостовое подключение
Если Вы хотите использовать усилитель в качестве высокомощного монофо-
нического усилителя, используйте мостовое подключение. (Выполните под-
ключения к контакту (+) левого (LEFT) канала и контакту (-) правого (RIGHT)
канала).
Подключаемые акустические системы должны иметь сопротивление не менее
4 Ом. Если подключаются несколько акустических систем, убеждайтесь в том,
что общее сопротивление этих акустических систем составляет не менее 4 Ом.
ПРЕДОСТЕРЕЖЕНИЕ: Номинальный уровень входного сигнала акустических
систем должен быть не менее максимального уровня выходного сигнала уси-
лителя. В противном случае могут возникнуть неисправности.
(6) Контакт заземления кабеля RCA
При использовании кабеля со штекерами типа RCA и проводом заземления
подключайте провод заземления к этому контакту.
(7) Переключатель ID NUMBER
Установите идентификационный номер (ID) усилителя, который будет исполь-
зоваться при управлении с головного устройства.
Присвойте идентификационный номер «0» усилителю, который будет исполь-
зоваться в качестве основного усилителя.
Подчиненным усилителям присвойте номера от 1 до 7. Не дублируйте номера
усилителей.
ЗАМЕЧАНИЕ
После изменения идентификационных номеров усилителей выключите голов-
ное устройство и включите вновь.
(8) Гнездо TO H/U
После настройки основного усилителя соедините это гнездо с головным уст-
ройством.
(9) Гнезда REMOTE
Используются для подключения подчиненных усилителей.
(10) Кнопка RESET
Используется для сброса параметров микропроцессора.
ЗАМЕЧАНИЕ: Значения, установленные в системе управления усилителем, не
будут изменены.
(11) Гнезда линейного входа LINE IN (для канала А и канала В)
(12) Гнезда линейного выхода LINE OUT
На эти гнезда поступают сигналы, поданные на усилители А и В соответствен-
но. Независимо от положения переключателя OPERATION на этих выходах
всегда присутствуют стереофонические сигналы.
(13) Сетевой индикатор
Когда включено питание усилителя, светится сетевой индикатор.
При включении питания или срабатывании функции защиты этот индикатор
мигает в течение нескольких секунд.
(14) Регулятор HPF FREQUENCY (для каналов А и В)
[A] Используется для установки частоты среза высокочастотного фильтра,
когда переключатель «HPF» установлен в положение «ON».
[B] Используется для установки частоты среза высокочастотного фильтра,
когда переключатель «FILTER» установлен в положение HPF.
(15) Регулятор LPF FREQUENCY (для канала В)
Используется для установки частоты среза низкочастотного фильтра, когда
переключатель «FILTER» установлен в положение LPF.
(16) Переключатель FILTER (для канала В)
Этот переключатель позволяет применить высоко- или низкочастотную филь-
трацию сигнала, поступающего на выходы на акустические системы.
- Положение HPF (высокочастотный фильтр):
Фильтр пропускает частоты выше частоты, установленной с помощью регуля-
тора HPF FREQUENCY.
- Положение OFF:
Весь частотный диапазон воспроизводится без фильтрации.
- Положение LPF (низкочастотный фильтр):
Фильтр пропускает частоты ниже частоты, установленной с помощью регуля-
тора LPF FREQUENCY.
Выход на акустические системы автоматически переключается в монофони-
ческий режим (L+R).
(17) Переключатель AMP CONT (управление усилителем)
Используется для отключения цепей регулировки параметров звучания.
- Положение ON:
Позволяет Вам контролировать звучание при помощи системы управления уси-
лителем.
- Положение ОFF:
Цепь управления усилителем отключена.
ЗАМЕЧАНИЕ: Управление усилителем возможно даже, когда он выключен.
(18) Переключатель ISF (инфразвуковой фильтр)
Когда этот переключатель установлен в положение ON, частоты, которые на-
ходятся ниже слышимого диапазона не прослушиваются, будут отсекаться с
целью улучшения качества воспроизводимого звука.
(19) Переключатель OPERATION (для каналов А и В)
Этот переключатель используется для выбора режима работы усилителей А
и В.
- Положение STEREO
Усилитель может быть использован в качестве стереофонического усилите-
ля.
- Положение MONO (Lch)
Выполняется усиление только сигнала, поступающего на левый канал. Уста-
навливайте переключатель в это положение и выполняйте мостовое подклю-
чение для того, чтобы использовать усилитель в качестве высокомощного
усилителя мощности. (Входной сигнал правого канала не воспроизводится).
(20) Переключатель HPF (высокочастотный фильтр) (для канала А)
Этот переключатель позволяет осуществлять высокочастотную фильтрацию
сигнала, поступающего на выход на акустические системы.
- Положение ON:
Включена фильтрация высокочастотных сигналов выше частоты, установлен-
ной с помощью регулятора HPF FREQUENCY.
- Положение OFF:
Весь частотный диапазон будет воспроизводиться без фильтрации.
(21) Регулятор чувствительности входа INPUT SENSITIVITY (для кана-
лов А и В)
Устанавливайте этот регулятор в соответствии с уровнем сигнала на выходе
предварительного усилителя головного устройства, подключенного к этому
усилителю мощности.
ЗАМЕЧАНИЕ: Чтобы получить информацию об уровне сигнала на выходе пред-
варительного усилителя, обратитесь к разделу «Технические характеристики»
в инструкции по эксплуатации головного устройства.
