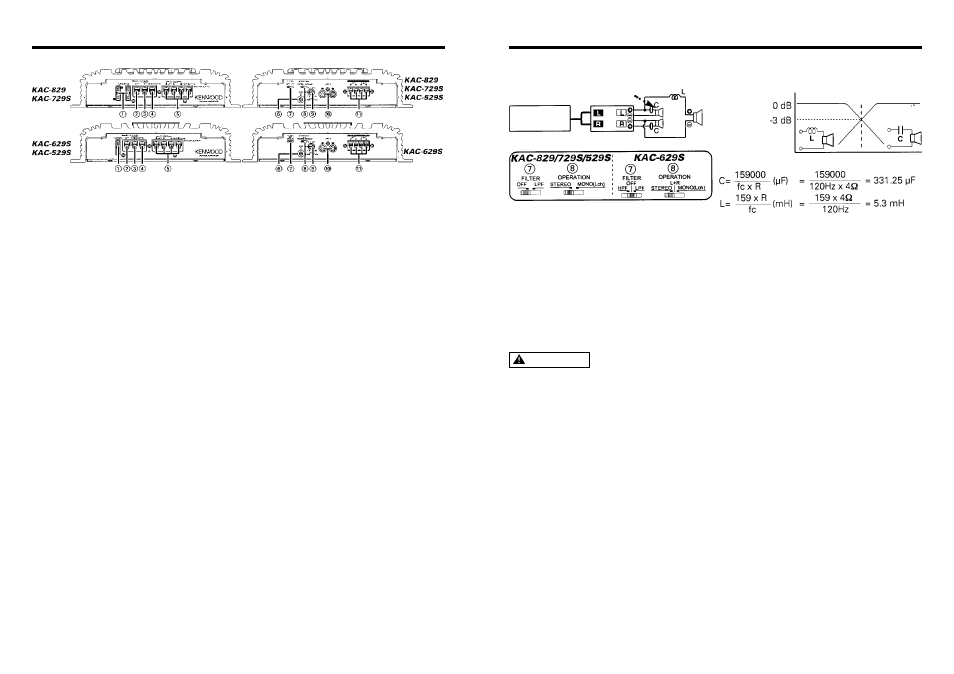

Органы управления
Примеры систем
Изменяя положение переключателей и функции, описанные ниже, Вы можете
добиться совместимости усилителя с широким спектром систем.
(1) Предохранитель
20 А х 2: KAC-829/729S
25 A õ 1: KAC-629S
15 А х 1: KAC-529S
(2) Гнездо подключения к аккумулятору
(3) Гнездо заземления
(4) Гнездо управления мощностью (REMOTE)
(5) Выходные гнезда подключения акустических систем SPEAKER OUTPUT
- Стереофоническое подключение
Если Вы хотите использовать усилитель в качестве стереофонического усилителя, применяйте
стереофоническое подключение.
- Мостовое подключение
Если Вы хотите использовать усилитель в качестве высокомощного монофонического усилителя,
применяйте мостовую схему подключения. (Выполняйте подключения к гнездам левого (LEFT) (+)
и правого (R) (-) каналов SPEAKER OUTPUT.
(6) Гнездо подключения заземления кабеля типа RCA
При использовании кабеля типа RCA c проводом заземления подключайте провод заземления к
этому гнезду.
ПРЕДУПРЕЖДЕНИЕ
Не используйте это гнездо для подключения заземления источника питания. Усилитель может быть
поврежден, если провод заземления источника питания будет подключен к этому гнезду.
(7) Переключатель FILTER
Этот переключатель позволяет применить высокочастотную или низкочастотную фильтрацию
сигналов, поступающих на выходы на акустические системы.
- Положение HPF (высокочастотный фильтр) (только для KAC-629S):
Воспроизводятся только частоты выше 150 Гц (частоты ниже 150 Гц отсекаются).
- Положение LPF (низкочастотный фильтр):
Воспроизводятся только частоты ниже 80 Гц (частоты выше 80 Гц отсекаются). Выход на акусти-
ческие системы автоматически переключается в монофонический режим (L+R).
- Положение OFF (ВЫКЛ.):
Весь частотный диапазон звука воспроизводится без фильтрации.
(8) Переключатель OPERATION
С помощью этого переключателя Вы можете независимо выбрать способы усиления входных
сигналов, поступающих на усилители А и В.
- Положение STEREO (стереофонический режим):
Усилитель может использоваться в качестве стереофонического усилителя.
- Tri-режим
Высокочастотный фильтр
ЦЕНТРАЛЬНЫЙ
БЛОК
Сабвуфер
(L+R)
Частота среза
Частота
Принцип действия режима Tri
Метод деления частотного диапазона с помощью катушки индуктивности и конденсатора ... при
наклоне частотной характеристики 6 дБ/октаву.
Индуктивность (L): Пропускает низкие частоты и блокирует высокие частоты (низкочастотный
фильтр).
Конденсатор (С): Пропускает высокие частоты и блокирует низкие частоты (высокочастотный
фильтр).
Пример: Если при использовании акустических систем с сопротивлением 4 Ом необходимо
установить частоту среза 120 Гц.
Fc=частота среза (Гц)
R=сопротивление акустических систем
ВНИМАНИЕ
- Если Вы хотите подключить акустические системы по мостовой схеме, сопротивление акустичес-
ких систем должно быть не менее 4 Ом. Подключение акустических систем с сопротивлением менее
4 Ом может привести к повреждению усилителя.
- Подключайте конденсаторы к акустическим системам, через которые должны воспроизводиться
высокие частоты. Несоблюдение этого требования может привести к уменьшению суммарного
сопротивления АС с сабвуфером.
- Убеждайтесь в том, что конденсаторы (С) и индуктивности (L) рассчитаны на достаточное
напряжение и ток.
