6

3

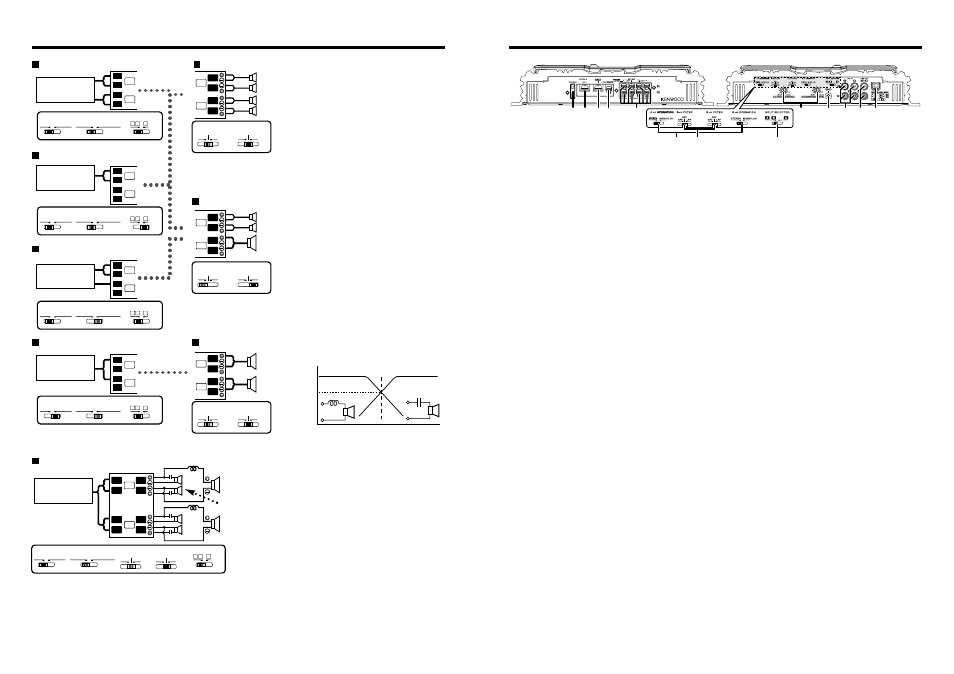

Органы управления

Примеры систем

25

1

9

2 3 4

7

5

0

!

#

8

@

6

Данный усилитель представляет собой 4-

канальный усилитель, содержащий 2 сте-

реофонических усилителя в одном корпусе.

Один усилитель маркируется, как усилитель

А, другой - как усилитель В. Изменяя поло-

жение переключателей и функции, описан-

ные ниже, Вы можете добиться совмести-

мости усилителя с множеством систем.

(1) Предохранитель (25 А)
(2) Контакт подключения к аккумулятору
(3) Контакт заземления
(4) Гнездо управления питанием
(5) Выходные гнезда подключения акусти-

ческих систем A/B SPEAKER OUTPUT

- Стереофоническое подключение

Если Вы хотите использовать усилитель в качестве

стереофонического усилителя, применяйте стерео-

фоническое подключение.

- Мостовое подключение

Если Вы хотите использовать усилитель в качестве

высокомощного монофонического усилителя, при-

меняйте мостовую схему подключения. (Выполняйте

подключения к гнездам левого (LEFT) (+) и правого

(R) (-) каналов SPEAKER OUTPUT.
(6) Регулятор чувствительности

входа INPUT SENSITIVITY

Устанавливайте этот регулятор в соответствии с

выходным уровнем сигнала предварительного уси-

лителя центрального устройства, подключенного к

усилителю, или с максимальным выходным уровнем

автомобильной стереосистемы KENWOOD.

Чувствительности усилителей А и В могут быть отре-

гулированы независимо друг от друга и независимо

от положения селектора входов.

Используйте рисунок, приведенный выше, в каче-

стве подсказки.

ЗАМЕЧАНИЕ:

Выходной уровень предварительного усилителя или

максимальный выходной уровень центрального уст-

ройства приведены в разделе «Технические характе-

ристики» инструкции по эксплуатации центрального

устройства.
(7) Гнездо подключения

заземления кабеля типа RCA

При использовании кабеля типа RCA c проводом

заземления подключайте провод заземления к этому

гнезду.

ПРЕДУПРЕЖДЕНИЕ

Не используйте это гнездо для подключения зазем-

ления источника питания. Усилитель может быть

поврежден, если провод заземления источника пи-

тания будет подключен к этому гнезду.
(8) Линейные входы усилителя A/B LINE IN
(9) Гнезда линейного выхода LINE OUT

На эти гнезда соответственно поступают выходные

сигналы усилителей А и В. Независимо от положения

переключателя OPERATION на этих выходах всегда

присутствуют стереофонические сигналы.
(10) Входные гнезда уровня акустических

систем
(11) Переключатель OPERATION

С помощью этого переключателя Вы можете незави-

симо выбрать способы усиления входных сигналов,

поступающих на усилители А и В.

- Положение STEREO (стереорежим):

Усилитель может использоваться в качестве стерео-

фонического усилителя.

- Положение MONO (Lch):

Усиление входного сигнала только левого канала.

Устанавливайте переключатель в это положение и

выполняйте мостовое подключение, чтобы исполь-

зовать в качестве высокомощного монофонического

усилителя. (Входной сигнал правого канала не вос-

производится).
(12) Переключатель FILTER

Этот переключатель позволяет применить высокоча-

стотную или низкочастотную фильтрацию сигналов,

поступающих на выходы на акустические системы.

- Положение HPF (высокочастотный фильтр):

Фильтрация частот выше частоты 150 Гц. (Частоты

ниже 150 Гц отсекаются).

- Положение LPF (низкочастотный фильтр):

Фильтрация частот ниже частоты 80 Гц. (Частоты

выше 80 Гц отсекаются).

Даже, если переключатель OPERATION установлен в

положение STEREO, сигналы правого и левого кана-

лов смешиваются перед тем, как поступить на выход

усилителя.

- Положение OFF (ВЫКЛ.):

Весь частотный диапазон воспроизводится без филь-

трации.
(13) Селектор входов INPUT SELECTOR

Этот переключатель позволяет выбрать входы, сиг-

налы с которых будут усиливаться.

- Положение А В: Усиливаются входные сигналы,

поступающие на усилители А и В.

- Положение А: Входной сигнал усилителя А уси-

ливается обоими усилителями (А и В).

L

R

L

R

A

B

A

B

L

R

L

R

A

B

L

R

L

R

A

B

L

R

L

R

A

B

L

R

L

R

A

B

L

R

L

R

A

B

L

R

L

R

!

@

#

F

R

LPF

HPF

OFF

B.CH FILTER

A.CH FILTER

LPF

HPF

OFF

@

LPF

HPF

OFF

B.CH FILTER

A.CH FILTER

LPF

HPF

OFF

@

LPF

HPF

OFF

B.CH FILTER

A.CH FILTER

LPF

HPF

OFF

B.CH OPERATION

INPUT SELECTOR

MONO (Lch)

STEREO

A.CH OPERATION

MONO (Lch)

STEREO

A

A

B

!

#

B.CH OPERATION

INPUT SELECTOR

MONO (Lch)

STEREO

A.CH OPERATION

MONO (Lch)

STEREO

A

A

B

!

#

B.CH OPERATION

INPUT SELECTOR

MONO (Lch)

STEREO

A.CH OPERATION

MONO (Lch)

STEREO

A

A

B

!

#

B.CH OPERATION

INPUT SELECTOR

MONO (Lch)

STEREO

A.CH OPERATION

MONO (Lch)

STEREO

A

A

B

4-канальная система

ЦЕНТРАЛЬНЫЙ

БЛОК

2-канальная система

ЦЕНТРАЛЬНЫЙ

БЛОК

2-канальная + сабвуфер

ЦЕНТРАЛЬНЫЙ

БЛОК

2-канальная система

4-канальная система

ЦЕНТРАЛЬНЫЙ

БЛОК

Фронтальная левая АС
Фронтальная правая АС

Тыловая левая АС
Тыловая правая АС

3-канальная система

Левая АС
Правая АС
Сабвуфер

2-канальная система

Левая АС

Правая АС

L

C

C

L

C

C

!

@

#

L

R

L

R

L

R

L

R

A

B

LPF

HPF

OFF

B.CH FILTER

A.CH FILTER

B.CH OPERATION

INPUT SELECTOR

MONO (Lch)

STEREO

A.CH OPERATION

MONO (Lch)

STEREO

LPF

HPF

OFF

A

A

B

Tri-режим

ЦЕНТРАЛЬНЫЙ

БЛОК

ВЧ-фильтр

Сабвуфер (L+R)

L

C

Частота среза

Частота

Принцип действия режима Tri

Метод деления частотного диапа-

зона с помощью катушки индуктив-

ности и конденсатора ... при на-

клоне частотной характеристики 6

дБ/октаву.

Индуктивность (L): Пропускает низ-

кие частоты и блокирует высокие

частоты (низкочастотный фильтр).

Конденсатор (С): Пропускает вы-

сокие частоты и блокирует низкие

частоты (высокочастотный фильтр).
Пример: Если при использова-

нии акустических систем с сопро-

тивлением 4 Ом необходимо уста-

новить частоту среза 120 Гц.

Fc=частота среза (Гц)

R=сопротивление акустических

систем

C=159000/(fc õ R) (мкФ)=159000/

(120 Гц х 4 Ом)=331,25 мкФ

L=(159õR)/fc=5,3 мГн
ВНИМАНИЕ

- Если Вы хотите подключить аку-

стические системы по мостовой

схеме, сопротивление акустичес-

ких систем должно быть не менее

4 Ом. Подключение акустических

систем с сопротивлением менее 4

Ом может привести к повреждению

усилителя.

- Подключайте конденсаторы к аку-

стическим системам, через кото-

рые должны воспроизводиться вы-

сокие частоты. Несоблюдение это-

го требования может привести к

уменьшению суммарного сопротив-

ления АС с сабвуфером.

- Убеждайтесь в том, что конденса-

торы (С) и индуктивности (L) рас-

считаны на достаточное напряже-

ние и ток.
