Ai-NET кабель (входит в комплект поставки CHA-S624) (рис. 2)
С помощью прилагаемого Ai-NET кабеля обеспечивается возможность подсоединения к любому
совместимому с Ai-NET контроллеру CD-чейнджера Удостоверьтесь, что L-образный разъем Ai-

NET кабеля подсоединен к контроллеру, а прямой разъем - к CHA-S 624
Терминал цифрового выхода

Данный терминал может использоваться для подключения CHA-S624 к любым цифровым устройствам
Alpine, снабженным оптическими цифровыми входами. Все эти устройства комплектуются

оптоволоконным кабелем, который подсоединяется непосредственно к выходному цифровому
терминалу на CHA-S624.
Наклейка для идентификации входа / выхода (рис. 2)
Система Ai-NET оборудована входом и выходом.
Входные разъемы окрашены в серый цвет, а выходные - в черный Используйте идентификационные наклейки
входа / выхода для правильного выполнения подсоединений при использовании кабелей-удлинителей.

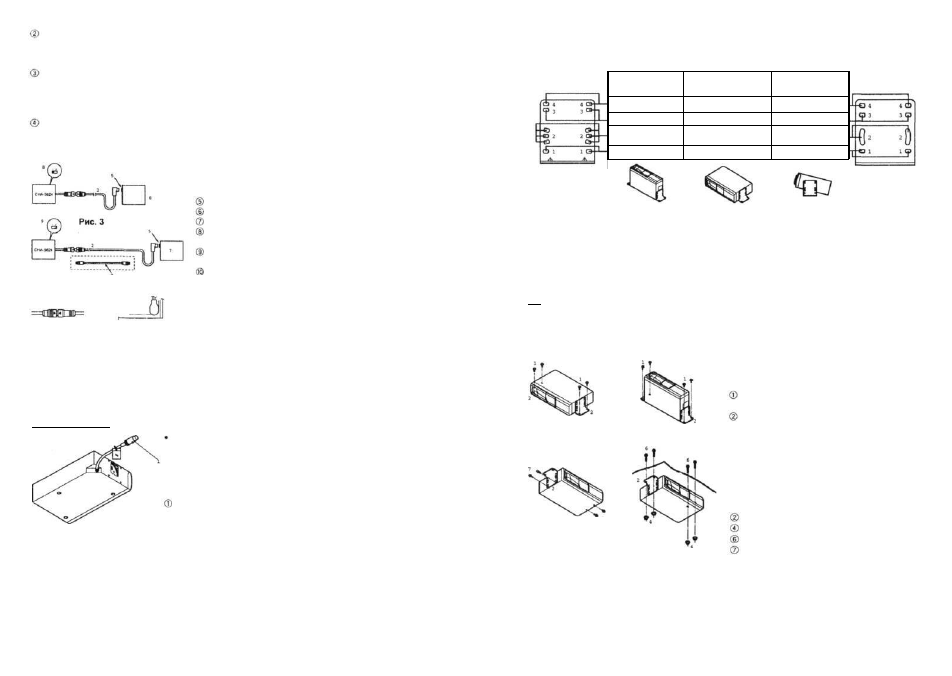

• В комбинации с моделями, не использующими

оптическую цифровую систему (рис. 3).

• В комбинации с моделями, использующими опти-

ческую цифровую систему (рис. 4).

Входной разъем Ai-NET
Головное устройство и т.п., совместимое с Ai-NET
Оптический цифровой модуль с системой Ai-NET
Переключатель цифрового/аналогового выхода:
положение 1
Переключатель цифрового/аналогового выхода:
положение 2
Оптоволоконный кабель (входящий в комплект
поставки другого устройства или приобретаемый

дополнительно: 4915/4916)
Важные примечания относительно подсоединений
Ai-NET кабель и кабель CHA-S624 (рис. 5)
Совместите стрелки на разъемах Ai-NET кабеля и кабеля
CHA-S624

Рис.4

Рис.5

Рис.6

• Головное устройство, совместимое с Ai-NET, и Ai-NET кабель (рис. 6)

Подсоедините Ai-NET кабель, как показано на схеме.

• Соедините кабели в соответствии с приведенными схемами

Неправильное подсоединение может привести к поломке системы.

• Внимательно проверьте кабели и прикрепленные идентификационные наклейки

(Только для мод. CHM-S630)

Подсоединения

CD-чейнджер CHM-S630 не оборудован встроенным контроллером
и усилителем мощности. Проконсультируйтесь с вашим дилером
относительно возможности подключения этих устройств.

ПРИМЕЧАНИЕ:
CHM-S630 предназначен для установки в автомобилях с 12В
отрицательным заземлением

8-штырьковый разъем DIN

Подсоедините этот разъем к контроллеру или ко входу управления
CD-чейнджером головного аппарата Alpine.

Для предотвращения внешних шумов в вашей аудио системе придерживайтесь следующих правил

• Аудио система и относящиеся к ней соединительные кабели должны располагаться не менее, чем на

расстоянии 10см от жгута электрической системы автомобиля

• Располагайте провода питания как можно дальше от всей остальной проводки
• Надежно подсоединяйте заземляющий провод только к неокрашенной металлической поверхности

шасси автомобиля (при необходимости отскоблите слой краски).

• Если вы дополнительно приобрели шумоподавитель, подсоедините его как можно дальше от аудио

системы. Ваш дилер Alpine может предложить вам одну из моделей шумоподавителей Alpine, поэтому
обращайтесь к нему за более подробной информацией.

• Ваш дилер Alpine прекрасно осведомлен о том, какими способами можно предотвратить шумовые

помехи, поэтому вы можете получить у него консультацию по этому вопросу.

ИНСТАЛЛЯЦИЯ

Схема использования отверстий под L-образную крепежную скобу

Вертикальная

установка

ft»

Нет

Нет

Нет

Горизонтальная

установка

Да

Да

Нет

Да

Диагональная

установка

Нет

Нет

Да

Нет

(Для США

и Канады)

Установка L-образных крепежных скоб

1. Определите место и угол монтажа.

2 Отрегулируйте угол монтажа, изменяя положение пружины.
3. Закрепите L-образную скобу в соответствии с выбранным углом монтажа Для крепежа 2-х

прилагаемых L-образных скоб к боковым стенкам CD-чейнджера используйте шестигранные болты с
шайбой (М4х 8).

/*\ Внимание
Не допускайте контактов автомобильной электропроводки с данным устройством.

Постоянная вибрация и смещение кабелей могут привести к повреждению изоляционной оплетки кабелей
и стать причиной короткого замыкания.

Напольная установка чейнджера
С помощью винтов с шестигранной головкой и
буртиком (М5 х 15) закрепите прилагаемые L-

образные скобы к полу автомобиля.

Монтаж чейнджера под задней полкой
1. Закрепите L-образные скобы к обеим стенкам

чейнджера, используя шестигранные болты с
шайбой (М4 х 8).

2 Просверлите отверстия диаметром

приблизительно 6 мм и закрепите скобы с
помощью шестигранных болтов с буртиком (М6 х
50) и шестигранных гаек с буртиком (М6)

(Для

остальных

стран)

Винты с шестигранной головкой и буртиком (М5

х 15).
L-образные крепежные скобы

L-образные крепежные скобы.
Шестигранные гайки с буртиком (М6)
Шестигранные болты с буртиком (М6 х 50)
Шестигранные болты с шайбой (М4 х 8)
