7.2.2
Компонентное видео (Y Pb Pr)
- высочайшее качество -
Компонентное видео (Y Pb Pr) обеспечивает
лучшее качество изображения, чем S-Video
или разъемы композитного видео.
Компонентное видео поддерживает сигналы
высокого разрешения, качество изображения
хуже,чем HDMI и является аналоговым.
При подключении кабеля компонентного
видео, следите за цветовой маркировкой
разъемов EXT 3 на задней панели телевизора.
Подключите кабелъ Audio L/R к красному и
белому входным разъемам Audio L/R на EXT 3.

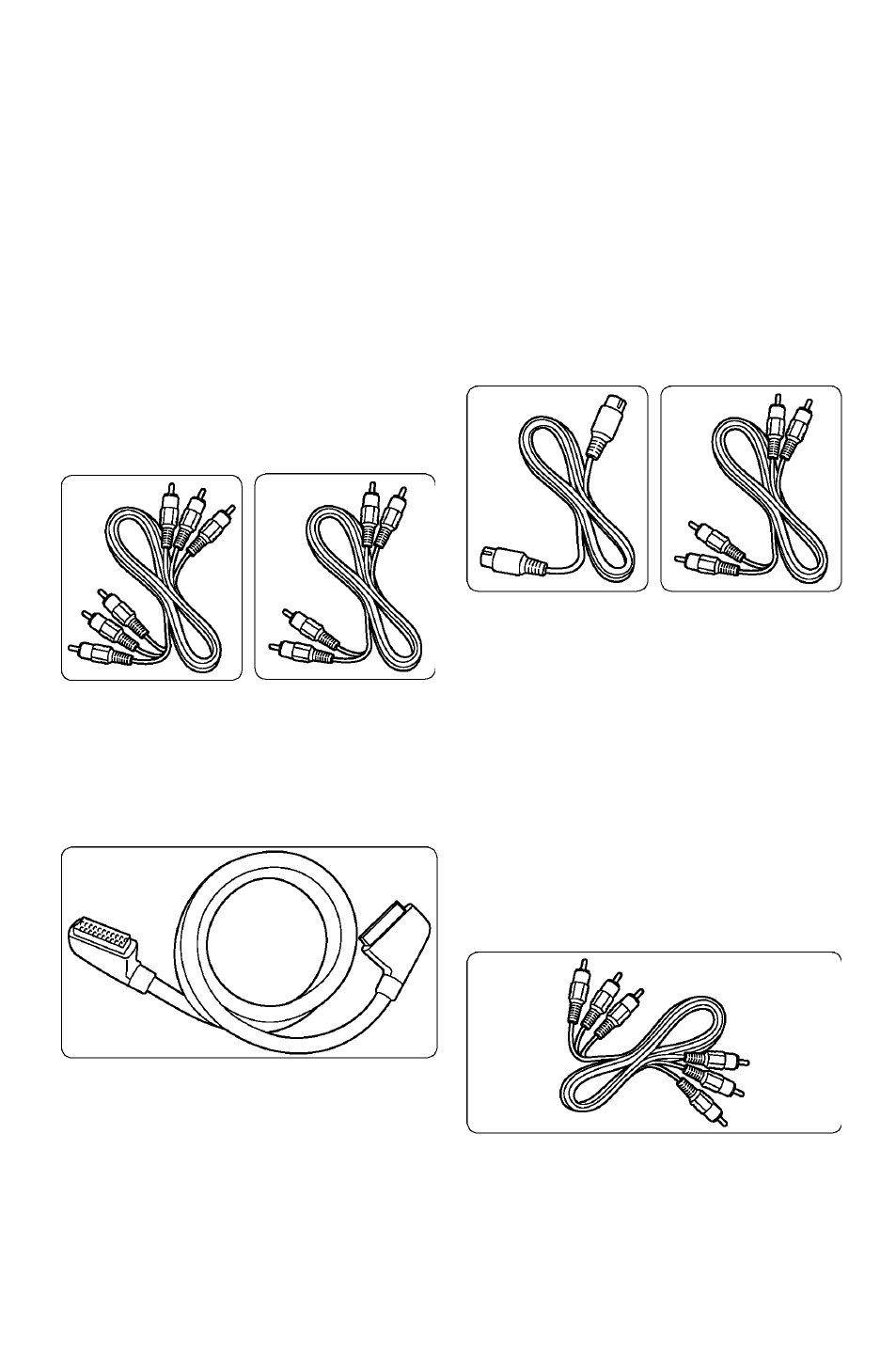

Компонентный
Кабелъ Audio L/R
видеокабель - Красный, - Красный, Белый
Зеленый, Синий
7.2.3
SCART - Хорошее качество
★ ★ ★
SCART сочетает аудио и видеосигналы в
одном кабеле. Аудиосигналы передаются в
режиме стерео, а видеосигнал может быть
композитным или S-Video. SCART не
поддерживает видео высокого разрешения
и является аналоговым. К телевизору
прилагаются два разъема SCART, EXT 1 и EXT 2.
Аналоговое подключение, S-Video
обеспечивает лучшее качество изображения,
чем композитное видео. При подключении
устройства при помощи S-Video, вставьте
кабель S-Video в разъем S-Video на боковой
панели телевизора. Следует подключить
отдельный кабель Audio L/R устройства к
красному и белому разъемам Audio L/R на
боковой панели телевизора.
7.2.4 S-Video - Хорошее качество
Кабель S-Video
Кабель Audio L/R
- Красный, Белый
7.2.5 Композитное видео -
Стандартное качество
Композитное видео обеспечивает
стандартное аналоговое подключение,
обычно сочетаясь с (желтым) видеокабелем
cinch с (красным и белым) кабелем Audio L/R
cinch. Соотносите цвета кабелей при
подключении к композитному видео и
входным разъемам Audio L/R на боковой
панели телевизора.
Композитный аудио/видео кабель
красный и белый
Желтый,
RU-39
