Выполнение записи
в телевизоре имеется два разъема для подключения внешней аппаратуры: EXT1 и EXT2, которые
расположены на задней стороне телевизора. Разъем EXT1 (верхний) имеет входы/выходы
аудио/видео и входы RVB (RGB). Разъем EXT2 имеет входы/выходы аудио/видео и входы S-VHS.
Видеомагнитофон
Другая аппаратура

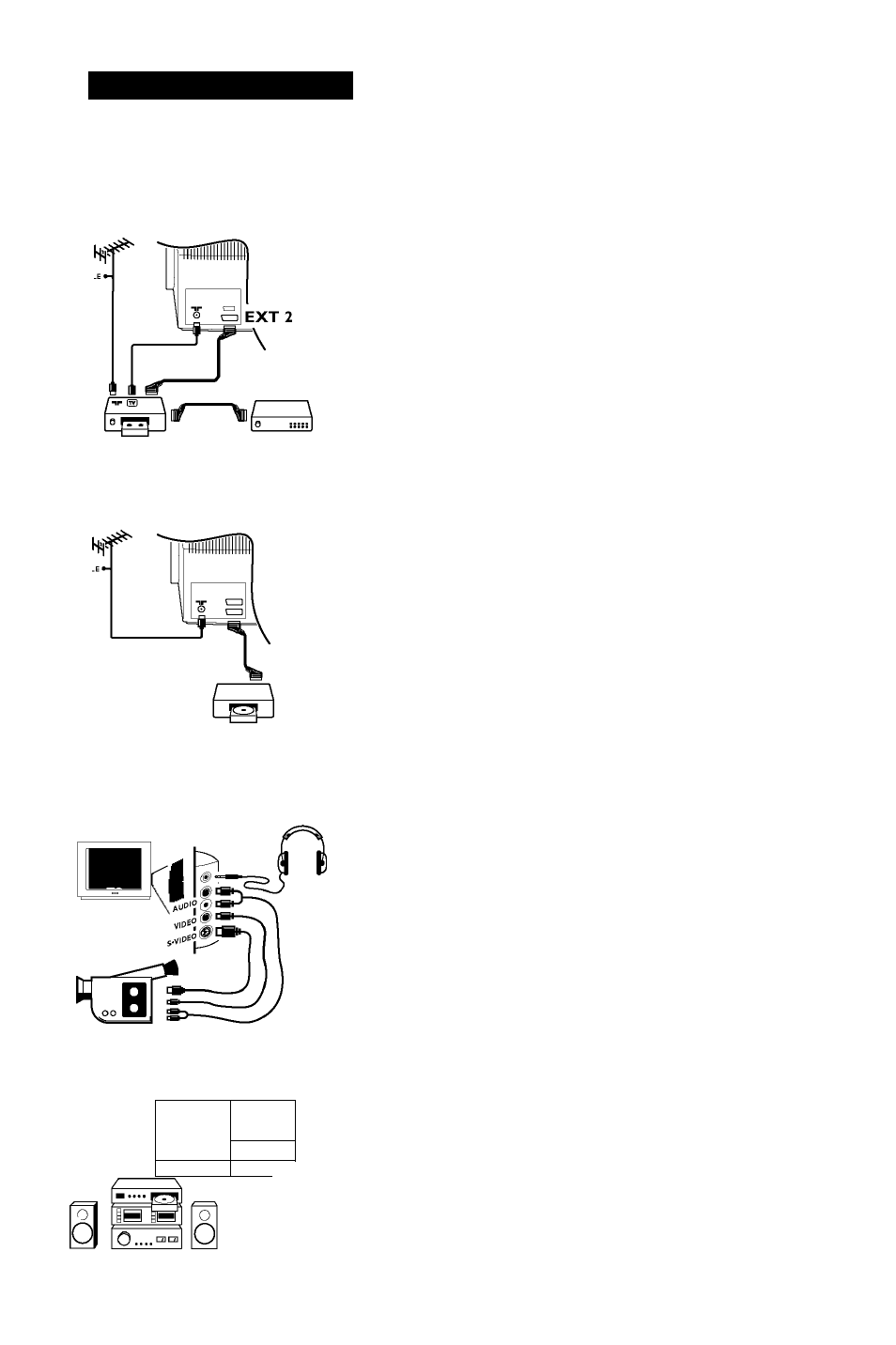

Выполните показанные на рисунке подключения к гнезду EXT2.
Используйте высококачественный кабель для подключения
внешней аппаратуры к телевизору. Если в вашем
видеомагнитофоне нет разъема для подключения внешней
аппаратуры, то подключение может осуществляться только через
антенное гнездо. Вы должны настроить канал номер 0 телевизора
по тест-сигналу видеомагнитофона (см. ’Ручная настройка” на
стр. 5). Затем нажмите кнопку 0 для воспроизведения
изображения, поступающего с видеомагнитофона.
Видеомагнитофон с декодером
Подсоедините декодер ко второму разъему для подключения
внешней аппаратуры видеомагнитофона. Вы сможете
теперь записывать кодированные передачи. См. также меню
КОНФИГУРАЦИЯ (см. следующую страницу).
Спутниковый ресивер, декодер, DVD-плейер, игровая
приставка,...
Выполните показанные на рисунке подключения. К гнезду
EXT1 преимущественно подключается аппаратура, с
которой подаются сигналы RGB (цифровой декодер, DVD-
плейер, игровая приставка, ...), а к гнезду EXT2
подключается аппаратура, с которой подаются сигналы S-
VHS (видеомагнитофоны S-VHS и Hi-8, ...). Для цифровой
аппаратуры или для декодера, выполните установки в
меню CONFIGURATION (см. следующую страницу).
Для выбора подключенных аппаратов
Используйте копку ~ для выбора
e
X
ti
или EXT2.
Большинство аппаратов сами осуществляют коммутацию
(декодер, видеомагнитофон).
Подключения к разъемам, расположенным на боковой стороне
Выполните показанные на рисунке подключения. С
помощью кнопки ~ выберите ПЕРЕДНЯЯ ПАНЕЛЬ.
В случае монофонического аппарата подключите сигнал к
входу AUDIO L (левый канал). Используйте кнопку @ для
воспроизведения звука левым и правым динамиками телевизора.
Наушники
Кнопки 0"@ позволяют выполнять регулировку
громкости. Если вы хотите отключить в телевизоре звук,
нажмите кнопку 0. (См. также : Настройка звука, стр. 6).
Полное сопротивление наушников должно лежать в
пределах от 8 до 4000 Ом.
Усилитель
AUDIO
Для подключения Hi-fi стереосистемы соедините с помощью
кабеля аудио выходы “L” (левый) и “R” (правый) телевизора
со воходами “AUDIO IN” “L” и “R” Hi-fi стереосистемы.
