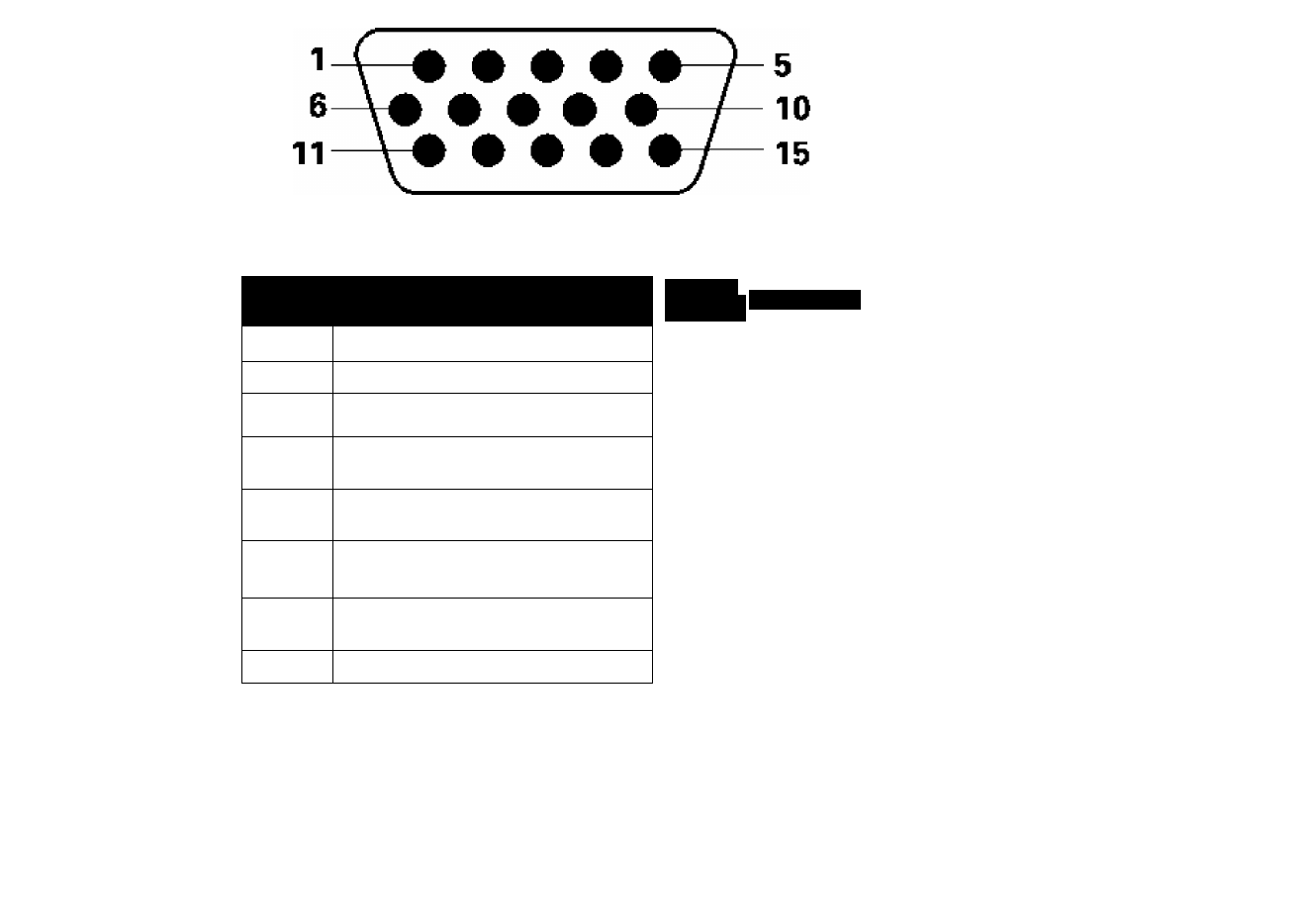

Назначение
1
Видеовход, красный
2
Видеовход, зеленый/SOG
3
Видеовход, синий
4
Sense (Земля)
5
Земля - Обнаружение кабеля
6
Земля красного видеосигнала
7
Земля зеленого видеосигнала
8
Земля синего видеосигнала
и
вывода
Назначение
10
11
12
13
14
15
+5В
Земля логической цепи
Земля
Последовательная линия
передачи данных (SDA)
Синхросигнал строк/Г/ В
+Синхросигнал кадров
Синхросигнал кадров
Линия синхронизации данных
(SCL)
