Разъем Входа Динамика (MRV-F340 только)
Эти разъемы - для использования с главными
модулями не оборудованными усиленными
выходами. При не использовании RCA Line Input
соединителей, Вы должны соединить эти
провода на динамики вашего модуля. MRV-F340
входы, от высокой мощности или стандартной
мощности главных модулей.
® Фронт Левый Динамик (Белый (+)) (MRV-F340
только)
© Фронт Левый Динамик (Белый/Рубленный (-))
(MRV-F340 только)
©
Фронт Правый Динамик (Серый (+)) (MRV-F340
только)
W Фронт Правый Динамик (Серый/ Рубленный
(-)) (MRV-F340 только)
© Тыл Левый Динамик (Зеленый (+)) (MRV-F340
только)
А Тыл Левый Динамик (Зеленый/ Рубленный (-))
^ (MRV-F340 только)
ф Тыл Правый Динамик (Фиолетовый (+)) (MRV-
F340 только)
© Тыл Правый Динамик (Фиолетовый/
Рубленный (-)) (MRV-F340 только)

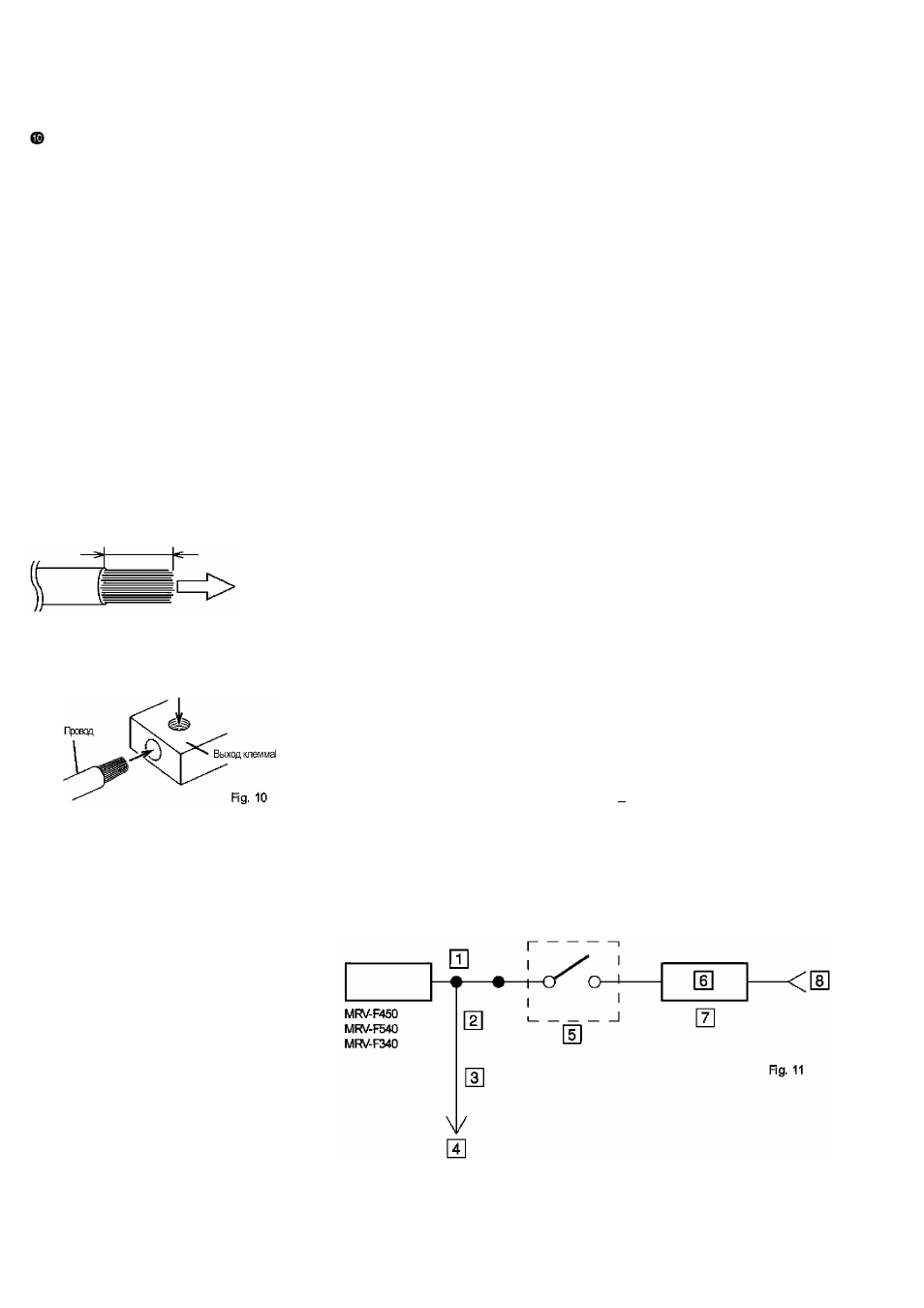

Место зачистки
Fig- 9
Винт (M4)
7 -10 mm
Предостережения при подключении.
При подключении кабелей, используйте винты
(М4), чтобы упростить подключение.
Обратитесь к описанию для надлежащей
процедуры.
Если у вас есть сомнение о том, как делать
подключение, консультируйтесь с вашим дилером.
1. Проверьте размер провода.
Примечания:
• Рекомендованный размер провода для этого
модуля AWG6 -AWG18.
• Если провод используемый - неизвестный,
спрашивайте вашего дилера.
2. Удалите изоляцию с концов провода
примерно до 7 - 10mm (9/32"- 3/8"). (Fig. 9)
Примечания:
• Если длина зачищенного провода слишком
мала, плохое подключение может быть
причиной отказа или звукового прерывания.
• С другой стороны, если длина слишком
большая, может произойти короткое
замыкание.
3. Удалите винт, вкрученный на клемме. Вставьте
конец зачищенного провода. Закрутите
винт (M4). (Fig. 10)
Перед подключением, используйте термо
усадочную трубку, чтобы изолировать любой
провод, простирающийся вне разъема.
Примечания:
• Используйте только прилагаемые винты (M4).
• Для безопасности, всегда подключайте
выводы батареи последними.
• Предотвращать разъединение выходов или
выпадение их из модуля, не используйте
провода, чтобы нести модуль.
ПРОВЕРКА ПОДСОЕДИНЕНИИ
Проверьте, не находится ли ваш головной
аппарат в одном из указанных ниже
состояний:
a. Головной аппарат не снабжен проводом
дистанционного включения или проводом
автоматической антенны.
b. Провод автоматической антенны на головном
аппарате активизируется только при
включении радио (отключается в режимах
кассетного магнитофона или
проигрывателя компакт-дисков).
с. Провод автоматической антенны на головном
аппарате активизируется выходным
сигналом логического уровня (+) 5 В,
отрицательным триггером (заземляющего типа)
или не поддерживает рабочее напряжение (+) 12
В при подсоединении к другому оборудованию в
дополнение к автоматической антенне. В том
случае, если имеет место одно из
вышеперечисленных состояний, необходимо
подключить провод дистанционного включения
MRV-F450/MRV-F540/MRV-F340 к переключаемому
источнику питания (зажиганию) вашего
автомобиля. Установите предохранитель
номиналом ЗА как можно ближе к отводу от
замка зажигания. При использовании данной
схемы подсоединений включение MRV-
R50/MRV-F540/MRV-F340 и его работа будет
осуществляться синхронно с включением и
работой системы зажигания автомобиля.
Если данная схема работы вас не
удовлетворяет, последовательно с упомянутым
выше предохранителем номиналом ЗА можно
подсоединить однополюсный переключатель
(SPST). Данный переключатель будет
использоваться для включения и выключения MRV-
F450/MRV-F540/MRV-F340. Этот переключатель
следует установить таким образом, чтобы
максимально облегчить к нему доступ водителя.
Всегда проверяйте, выключен ли
переключатель после выключения зажигания
автомобиля.
В противном случае усилитель останется
включенным, что приведет к разрядке
аккумуляторной батареи.
m Голубой/Белый
Автоматическая антенна
O l I Провод дистанционного включения
И к другим Alpine компонентам
[Ц SPST переключатель(опция)
Е Предохранитель (3A)
0 Установить как можно ближе к замку зажигания
Е Замок зажигания
