Выполнение записи

в зависимости от моделей телевизор оборудован 2 или 3 разъемами для внешних устройств

EXT1, EXT2 и EXT3, расположенных сзади.

Разъем EXT1 имеет входы/выходы аудио/видео и входы RVB (RGB).
Разъем EXT2 имеет входы/выходы аудио/видео и входы S-VHS.
Разъем EXT3 (если он имеется) имеет входы аудио и видео.

Видеомагнитофон

Другая аппаратура

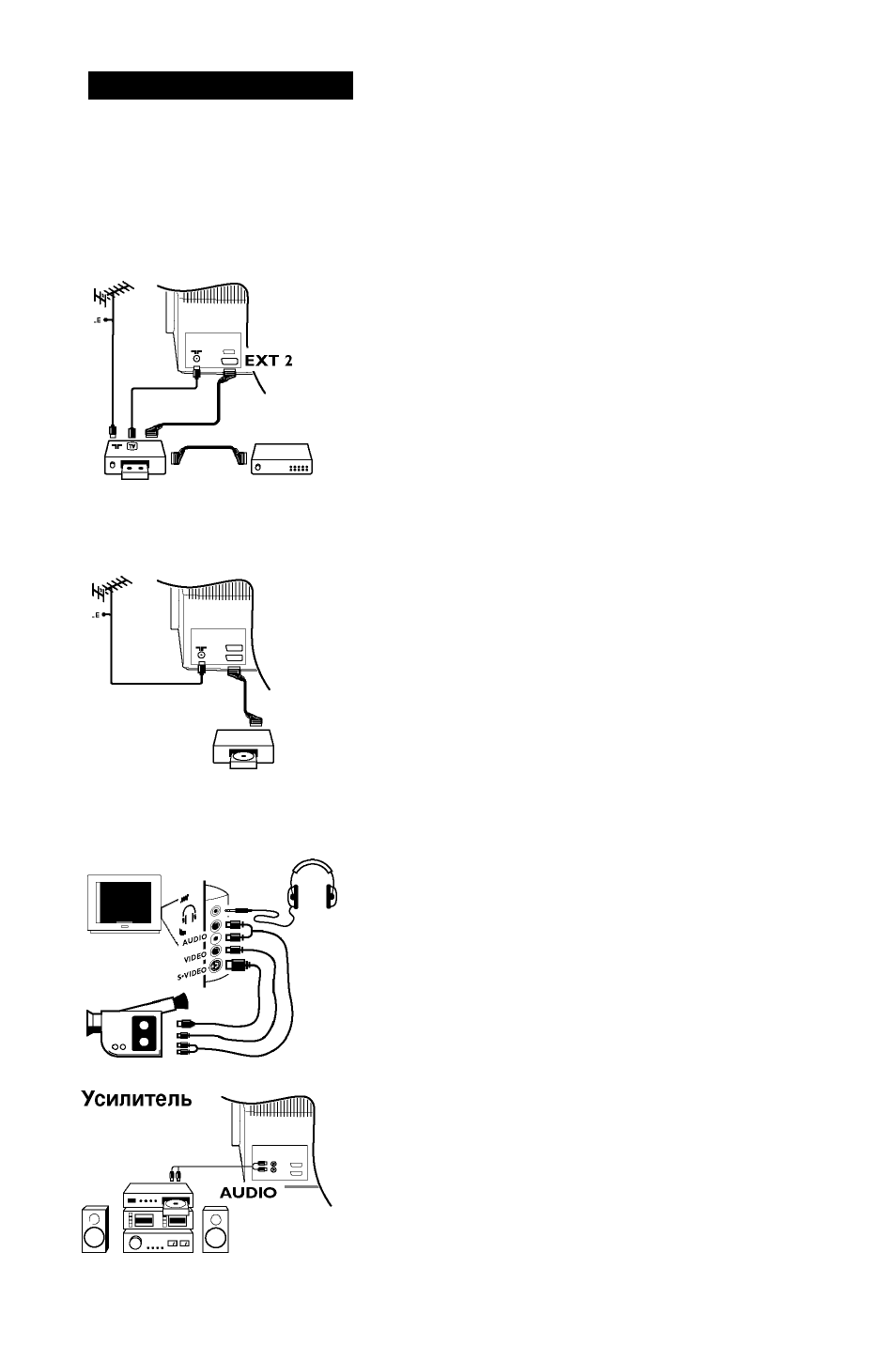

Выполните показанные на рисунке подключения к гнезду EXT2.
Используйте высококачественный кабель для подключения

внешней аппаратуры к телевизору.

Если в вашем

видеомагнитофоне нет разъема для подключения внешней
аппаратуры, то подключение может осуществляться только через
антенное гнездо. Вы должны настроить канал номер 0 телевизора
по тест-сигналу видеомагнитофона (см. ’Ручная настройка” на

стр. 5). Затем нажмите кнопку 0 для воспроизведения

изображения, поступающего с видеомагнитофона.

Видеомагнитофон с декодером

Подсоедините декодер ко второму разъему для подключения
внешней аппаратуры видеомагнитофона. Вы сможете

теперь записывать кодированные передачи. См. также меню

КОНФИГУРАЦИЯ

(см. следующую страницу).

Спутниковый ресивер, декодер, DVD-плейер, игровая
приставка,...

Выполните показанные на рисунке подключения. К гнезду
EXT1 преимущественно подключается аппаратура, с

которой подаются сигналы RGB (цифровой декодер, DVD-

плейер, игровая приставка, ...), а к гнезду EXT2
подключается аппаратура, с которой подаются сигналы S-

VHS (видеомагнитофоны S-VHS и Hi-8, ...). Для цифровой

аппаратуры или для декодера, выполните установки в
меню

CONFIGURATION

(см. следующую страницу).

Для выбора подключенных аппаратов

Используйте копку @ для выбора EXTl или EXT2 (или EXT3).

Большинство аппаратов сами осуществляют коммутацию

(декодер, видеомагнитофон).

Подключения к разъемам, расположенным на боковой стороне

Выполните показанные на рисунке подключения. С
помощью кнопки

~

выберите

ПЕРЕДНЯЯ ПАНЕЛЬ

.

В случае монофонического аппарата подключите сигнал к

входу AUDIO L (левый канал). Используйте кнопку

@

для

воспроизведения звука левым и правым динамиками телевизора.

Наушники

Кнопки 0"@ позволяют выполнять регулировку
громкости. Если вы хотите отключить в телевизоре звук,
нажмите кнопку 0. (См. также : Настройка звука, стр. 6).

Полное сопротивление наушников должно лежать в

пределах от 8 до 4000 Ом.

Для подключения Hi-fi стереосистемы соедините с помощью

кабеля аудио выходы “L” (левый) и “R” (правый) телевизора

со воходами “AUDIO IN” “L” и “R” Hi-fi стереосистемы.
