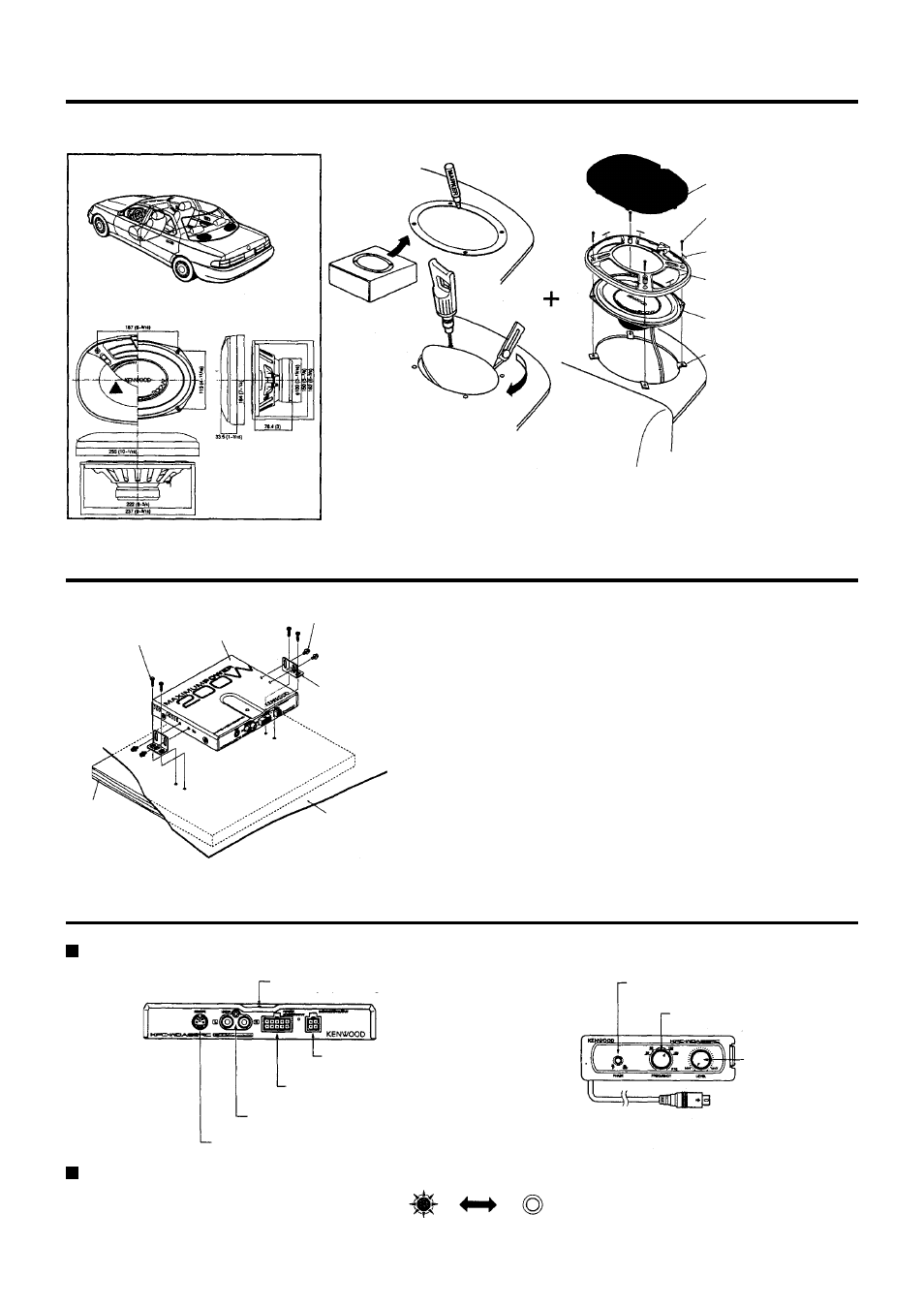

Крепление динамика
Перед креплением динамика на месте убедитесь в работоспособности динамика.
Места установки динамика
Размеры
Единица измере-
ния: мм (дюймы)
(5) Защитная решетка
(6) Саморез (35 мм, диаметр 4 мм)
(7) Резиновая прокладка
(8) Корзина
(1) Динамик х2
(9) Фиксатор
- Если задняя полка автомобиля слишком тонкая, вырежьте шаблон из более тол-
стой деревянной панели и прикрепите динамик к этой панели.
Пример крепления усилителя
Эксплуатация
1. Подготовьте кусок фанеры и поместите ее под коврик автомобиля.
2. При помощи (10) шурупов (М4 х 8), скоб (11) и саморезов (12) прикрепи-
те усилитель.
Убеждайтесь в надежности крепления.
Предостережение:
- Для рассеивания тепла вентиляционные отверстия широко открыты.
Если эти отверстия будут заблокированы, внутренние компоненты уси-
лителя перегреются и могут быть повреждены. Не блокируйте вентиля-
ционные отверстия.
- Если во время использования тюнера диапазона АМ возникают шумы,
это может быть вызвано тем, что усилитель располагается вблизи ан-
тенного кабеля. В этом случае измените место установки усилителя.
(12) Саморез (16 мм,
диаметр 4 мм) х 4
(2) Усилитель
(10) Шуруп (М4 х 8) х 4
(11) Скоба х 2
Коврик
автомобиля
Фанерная
панель
Основные части
Сетевой индикатор
Выход на динамик
Гнезда подачи питания/управления (для кабелей
акустических систем)
Входные гнезда
Гнездо подключения дистанционного управления
Сетевой индикатор
Светится синим
Не светится
[Сабвуфер включен] [Сабвуфер выключен]
Переключатель PHASE
Ручка FREQUENCY
Регулятор уровня
LEVEL
