Подключение оборудования

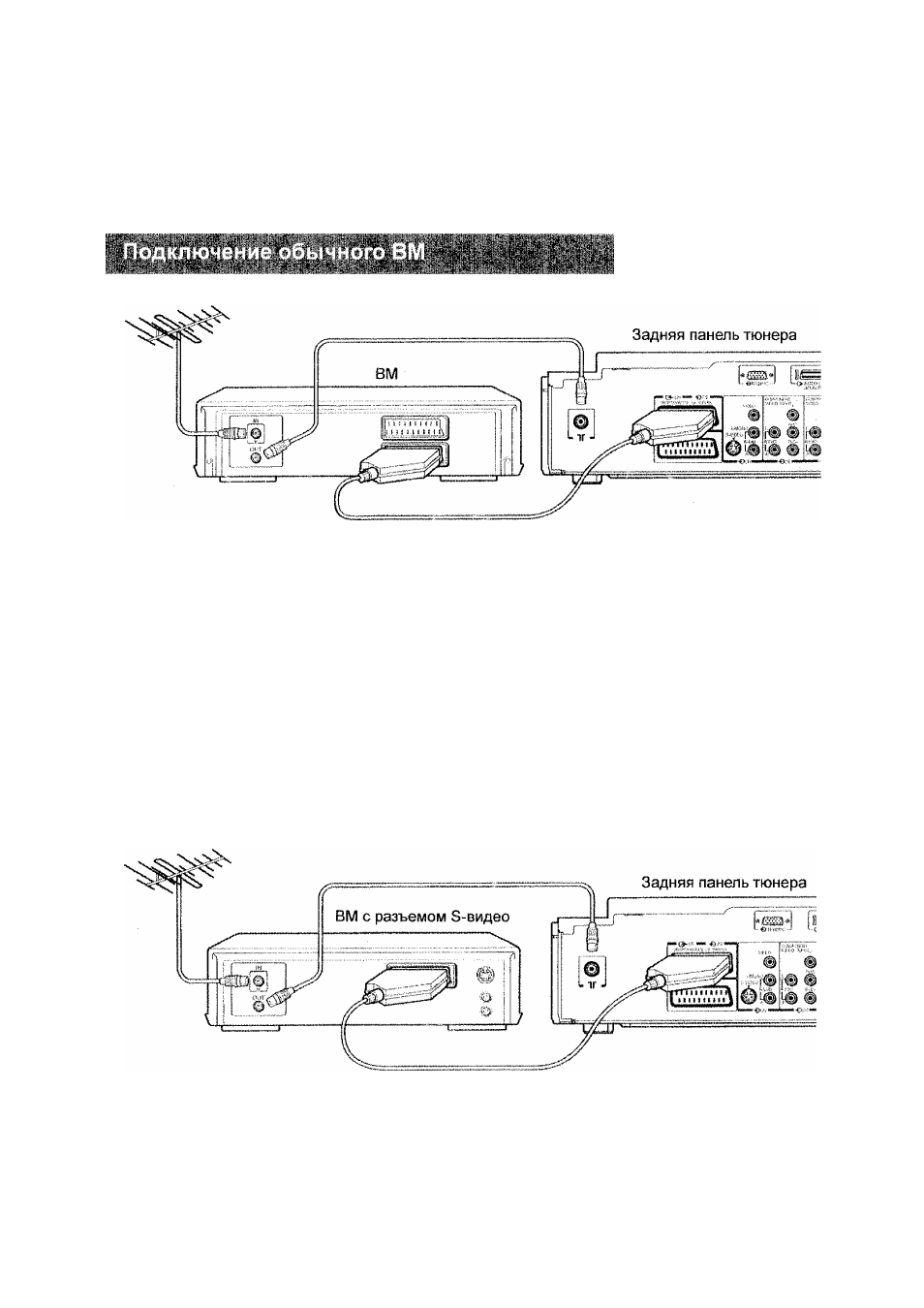

Подключение ВМ
При подключении обычного ВМ (по каналу AV), мы рекомендуем подключать его к разъему Scart
2Q-(1).
Подключите выходной терминал Scart ВМ к разъему Scart 1 на задней панели тюнера, используя
21 “Контактный кабель Scart с полной распайкой.
Если вы используете настольный блок, подключите его к разъему Scart 1.
При нажатии кнопки воспроизведения на ВМ, на экране ТВ должно автоматически появиться
изображение видеосигнала. Если это не так, нажатием кнопки кнопок v л и кнопки ОК
выберите соответствующий входной источник. Источники TV, ЕХТ1, ЕХТ2, ЕХТЗ, ЕХТ4, ЕХТ5,
ЕХТ6 и RGB/PC выбираются последовательно. За дополнительной информацией обратитесь к
стр. 29.
Подключите выходной терминал Scart на ВМ к разъему Scart 20^(2) на задней панели тюнера,
используя 21-контактный кабель Scart с полной распайкой.
Выберите для ЕХТ2 источник S-VIDEO вместо AV, как описано на стр, 28. При нажатии кнопки
воспроизведения на ВМ, на экране ТВ должно автоматически появиться изображение
видеосигнала. Если это не так, нажатием кнопки ©, кнопок v л и кнопки О К выберите
соответствующий входной источник. Источники TV, ЕХТ1, ЕХТ2, ЕХТЗ, ЕХТ4, ЕХТ5, ЕХТ6 и RGB/
PC выбираются последовательно. За дополнительной информацией обратитесь к стр. 29.
