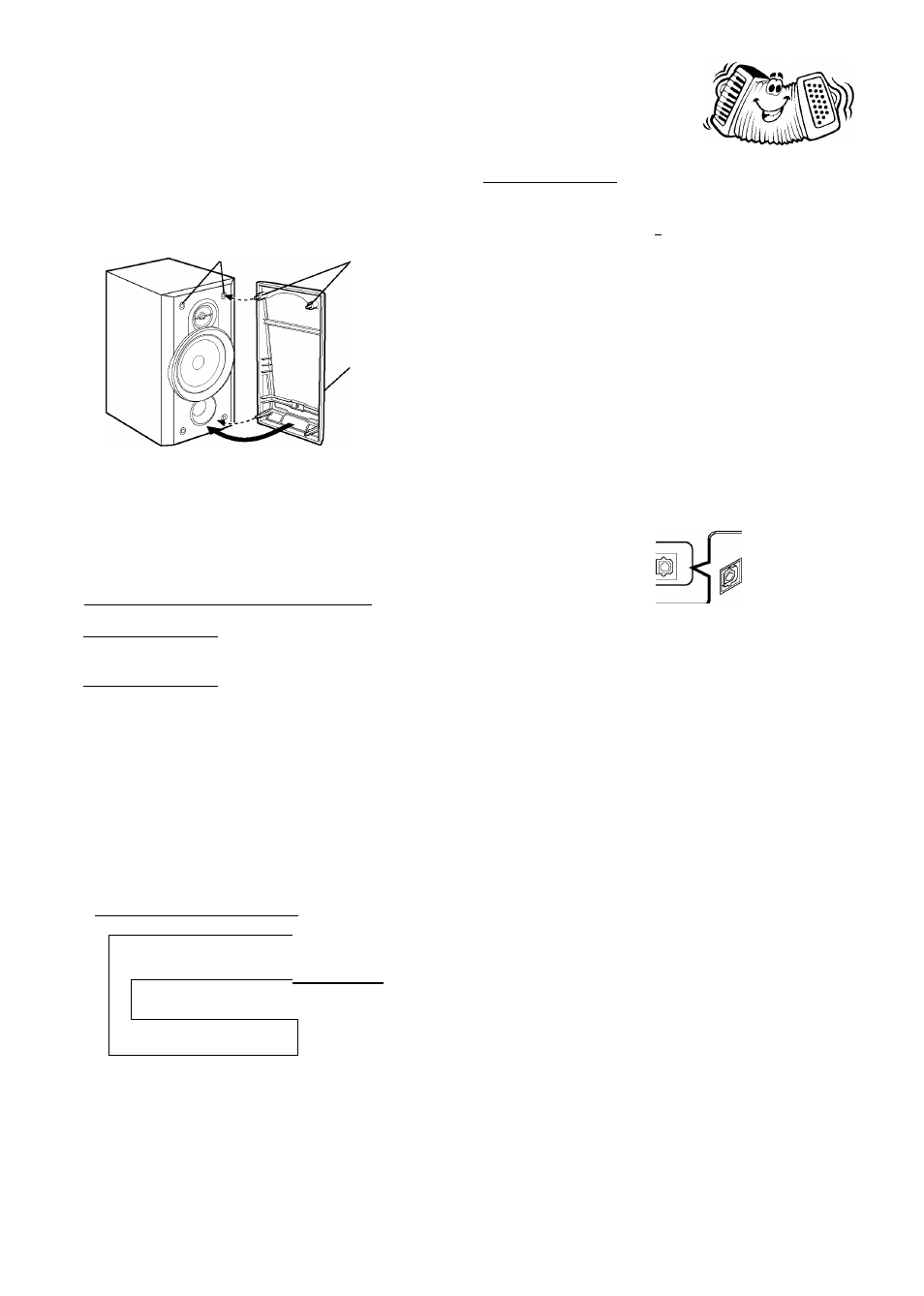

Снятие защитных решеток акустических колонок
(ТОЛЬКО ДЛЯ МОДЕЛИ UX-P5R)
Защитные решетки акустических колонок снимаются,
как показано на следующем рисунке.
Отверстия
Выступы
Защитная
решетка
акустической
колонки
Чтобы снять защитную решетку акустической колонки,
вставьте пальцы сверху в зазор между решеткой
и колонкой, и потяните решетку на себя. Затем
потяните на себя нижнюю часть решетки.
Чтобы установить решетку на место, вставьте ее выступы
в отверстия корпуса акустической колонки.
Подключение другого оборудования
Для модели UX-P5R:
Можно подключать как аналоговое, так и цифровое
оборудование.
Для модели UX-P3R:
Можно подключать аудиооборудование, используемое
только в качестве устройства воспроизведения.
• НЕ ПОДКЛЮЧАЙТЕ никакое оборудование
при включенном аппарате.
2--^ • НЕ ВКЛЮЧАЙТЕ в сеть какое-либо
оборудование, пока не закончены все
необходимые подключения.
Подключение аудиооборудования
Проверьте цвета штекеров аудио-шнуров: белые
штекера и гнезда соответствуют сигналам левого
канала, красные — правого канала.
Для модели UX-P5R
ХиН>
гиИ>
К гнездам
аудио выхода
К гнездам
аудио входа
^i|Q>
■—
Щм
Аудиоаппаратура
С помощью аудио-шнуров (не входят в комплект
поставки) соедините:
• Гнезда аудио входа подсоединяемой аппаратуре с гнездами
AUX OUT данного аппарата - для записи
на подсоединяемую аппаратуру.
• Гнезда аудио выхода подсоединяемой аппаратуре с
гнездами AUX IN данного аппарата - для воспроизведения
сигналов подсоединяемой аппаратуры через данный
аппарат.
Для модели UX-P3R
11^
К гнездам
аудио выхода ^ц| т>
Г»--------------
Liir^ ^
^
Аудиоаппаратура
Для воспроизведения сигналов другой аппаратуры через
данный аппарат соедините с помощью аудио-шнуров
(не входят в комплект поставки) гнезда аудио выхода
подсоединяемой аппаратуры с гнездами AUX данного
аппарата.
Подсоединение аудиоаппаратуры с гнездом
оптического цифрового входа
(ТОЛЬКО ДЛЯ МОДЕЛИ UX-P5R)
Можно записывать компакт-диск на подсоединенную
к данному аппарату цифровую аппаратуру.
Г
OPTICAL
DIGITAL
OUT ^
Защитная
заглушка
\
Перед подсоединением другой
аппаратуры снимите защитную заглушку
с соответствующего гнезда.
Аудиоаппаратура
с оптическим
цифровым входом
и
3“
и
3“
К гнезду оптического
цифрового входа
Соедините оптическим цифровым кабелем (не входит
в комплект поставки) гнездо оптического цифрового
входа подключаемой аппаратуры с гнездом оптического
цифрового выхода (OPTICAL DIGITAL OUT) данного
аппарата.
Теперь можно вставить вилку шнура
питания в розетку.
ВАЖНАЯ ИНФОРМАЦИЯ: Убедитесь в правильности
всех сделанных подключений, прежде чем вставить
вилку шнура питания в розетку.
