Подключение декодера
Через разъем SCART
Удостоверьтесь, что телевизор и декодер
выключены.
Подключите один разъем кабеля SCART (не
входит в комплект) к разъему на тыльной панели
декодера, а второй разъем — к разъему SCART
на тыльной панели телевизора.
Включите декодер и телевизор.
На пульте ДУ нажмите кнопку©, чтобы
выбрать ЕХТ1.
Кабелем RCA
Удостоверьтесь, что телевизор и декодер
выключены.
Примечание: чтобы подключить декодер
кабелем RCA, он должен быть оборудован
встроенным тюнером.
||| 5
т

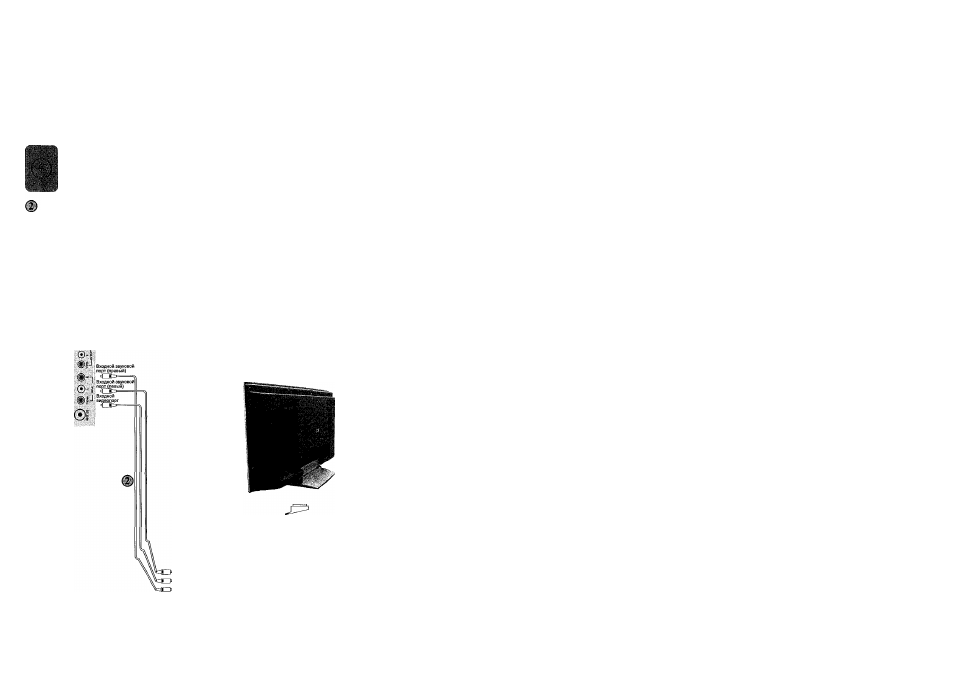

Подключите один разъем кабеля RCA к
выходным разъемам звукового и видеосигнала
на тыльной панели декодера, а второй — к
входным разъемам звукового и видеосигнала
телевизора.
Подключение DVI-D
Телевизор оснащен входным разъемом DVI-D.
Используя подходящий кабель, к этому разъему
можно подключить любое оборудование,
например, компьютер, имеющее выходной
цифровой порт DVI.
Одновременно
можно слышать звук,
поступающий с подключенного устройства.
Компьютер или устройство DVI подключаются к
входному разъему PC-DVI/AUD10 IN на тыльной
панели телевизора специальным кабелем.
Выходные звуковые и видеоразъемы
Используя подходящий AV-кабель (не входит в
комплект данного устройства), к выходным видео
Phono и звуковым разъемам, находящимся на
тыльной панели телевизора, можно подключить
любое
оборудование, имеющее
соответствующие входные разъемы Phono.
Любую программу и любое видеоизображение
со звуком, которое можно смотреть на основном
экране (кроме сигнала S-VHS, компьютерного
сигнала и сигнала DVI), можно передавать в
виде звуковых сигналов и сигналов изображения
на выходные звуковые и видео Phono разъемы.
Разъемы типа «скарт» на тыльной панели
телевизора всегда передают сигналы выбранной
программы с установленного тюнера.
21‘штырьковый
разъем SCART
на 21-штырьковый
входной разъем
SCART телевизора
декодер
