Подсоединение кабелей к гнездам для
подключения
ЛПРЕДУПРЕЖДЕНИЕ j Присоединение разъема ISO {см. стр. 51)
Расположение штырей у разъемов ISO зависит от типа автомобиля,
который вы водите. Во избежание повреждения аппарата следует
проверить, что соединения сделаны правильно.
Стандартное соединение для жгута проводов описано ниже в пункте м).
Если штыри разъема ISO расположены соответственно пункту |
2 - или |з]
следует провести соединение в соответствии с рисунком.
(Стандартная настройка) Штепсель А-7 (красный) автомобильного
разъема ISO подсоединен к зажиганию, а штепсель А-4 (желтый)
подсоединен к постоянному электропитанию.
Аппарат Автомобиль
Кабель зажигания
(Красный) ^
Кабель батареи
(Желтый) с'
Штепсель А-7 (Красный)
Штепсель А-4 (Желтый)
Штепсель А-7 (красный) автомобильного разъема ISO подсоединен к
источнику постоянного электропитания, а штепсель А-4 (желтый)
соединен с зажиганием.
кабель зажигания A^inap^ Авт^ль
( К р а с н ы й ) > Штепсель А-7 (Красный)
Кабель батареи
(Желтый)
Штепсель А-4 (Желтый)
Штепсель А-4 (желтый) автомобильного разъема ISO не
подсоединен вообще, однако штепсель А-7 (красный) подсоединен к
источнику постоянного электропитания (или оба штепселя А-7
(красный) и А-4 (желтый) подсоединены к источнику постоянного
электропитания).
Автомобиль
Штепсель А-7 (Красный)
Кабель зажигания Аппарат
(Красный) г
Кабель батареи
(Желтый)
/
__/
Штепсель А-4 (Желтый)
Если подсоединение выполняется по описанному выше варианту 3,
питание аппарата не связано с ключом зажигания. По этой причине не
забывайте каждый раз при выключении зажигания выключать питание
аппарата.
Для подключения питания аппарата к зажиганию подсоедините провод
зажигания (АСС...красный) к источнику питания, который может
включаться и выключаться от ключа зажигания.

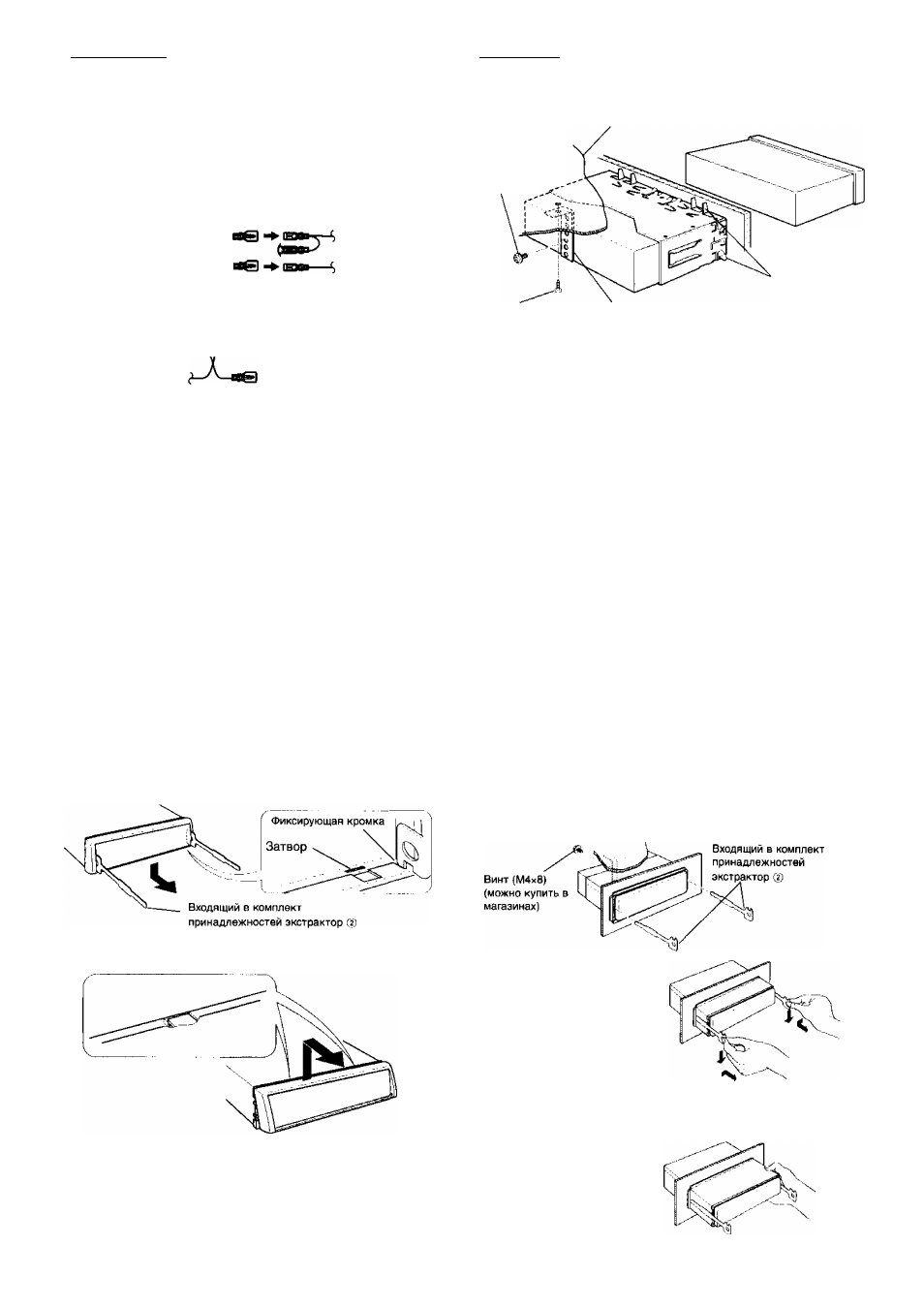

Установка
Установка
Противопожарная перегородка
или металлическая опора
Винт (М4х8)
(можно купить в
магазинах)
Резьбонарезаю
щий винт
(можно купить в
магазинах) Металлическая
сборочная лента
(можно купить в
магазинах)
Следует согнуть
выступы
сборочной части с
помощью отвертки
или подобного
инструмента и
прикрепить ее на
место.
Следует проверить, что аппарат прочно установлен на месте. Если
аппарат укреплен неустойчиво, это может привести к неисправности
(например пропуск звука).
52 —
Снятие жесткой резиновой оправки
Насадите крючки на экстрактор и снимите два запора на
нижнем уровне, оставляя экстрактор на верхнем уровне.
Подайте оправку вниз и вытащите ее, как показано на
рисунке.
2 После освобождения нижнего края выполните
аналогичную процедуру и для верхних креплений.
Если начинать операции с верхнего крап, то оправка может быть снята
аналогичным образом.
Снятие аппарата
Прочитайте раздел "Снятие жесткой резиновой оправки" и затем
снимите жесткую резиновую оправку.
Удалите винт (М4х8) из задней панели.
Вставьте оба экстрактора под углом и введите их глубоко в
отверстия с каждой стороны, как показано на рисунке.
Отведите экстрактор в
нижнее направление и
потяните устройство на себя,
выдвинув его из отверстия
наполовину, надавливая при
этом на его боковые стенки.
Снимая аппарат, будьте осторожны, чтобы не ранить себя
захватывающими крючками.
5 Затем следует вытащить
аппарат руками, следя за тем,
чтобы не уронить его.
—
