Инструкция по эксплуатации Alpine SPX-177R RU
Страница 4
:
Содержание
Инсталляция НЧ-динамика
SPX-177R, SPX-17MB.....................................................................................................7-8
SPX-137R............................................................................................................................9
SPX-107R..........................................................................................................................10
Инсталляция BЧ-динамика
SPX-177R, SPX-137R, SPX-107R................................................................................11-13
Инсталляция кроссовера
SPX-177R, SPX-137R, SPX-107R, SPX-17MB..................................................................13
Системные подсоединения
SPX-177R, SPX-137R, SPX-107R.....................................................................................14
SPX-17MB....................................................................................................................15-16
Настройка кроссовера
Основные операции.......................................................................................................17
Настроечные таблицы
SPX-177R.......................................................................................................18
SPX-137R.......................................................................................................19
SPX-107R.......................................................................................................20
SPX-17MB......................................................................................................21
Приложение А: SPX-177R Схема разделительного фильтра
Схема.................................................................................................................................22
Характеристики фильтра..........................................................................................23-25
Приложение В: SPX-137R Схема разделительного фильтра
Схема.................................................................................................................................26
Характеристики фильтра..........................................................................................27-28
Приложение С: SPX-107R Схема разделительного фильтра
Схема..................................................................................................................................29
Характеристики фильтра..........................................................................................30-31
Приложение D: SPX-17МВ Схема разделительного фильтра
Схема..................................................................................................................................32
Характеристики фильтра..........................................................................................33-35
Технические характеристики акустических систем/динамиков.............................36
Инсталляция (SPX-177R, SPX-17MB)
НЧ-динамик: Поверхностный монтаж
Примечания:
·

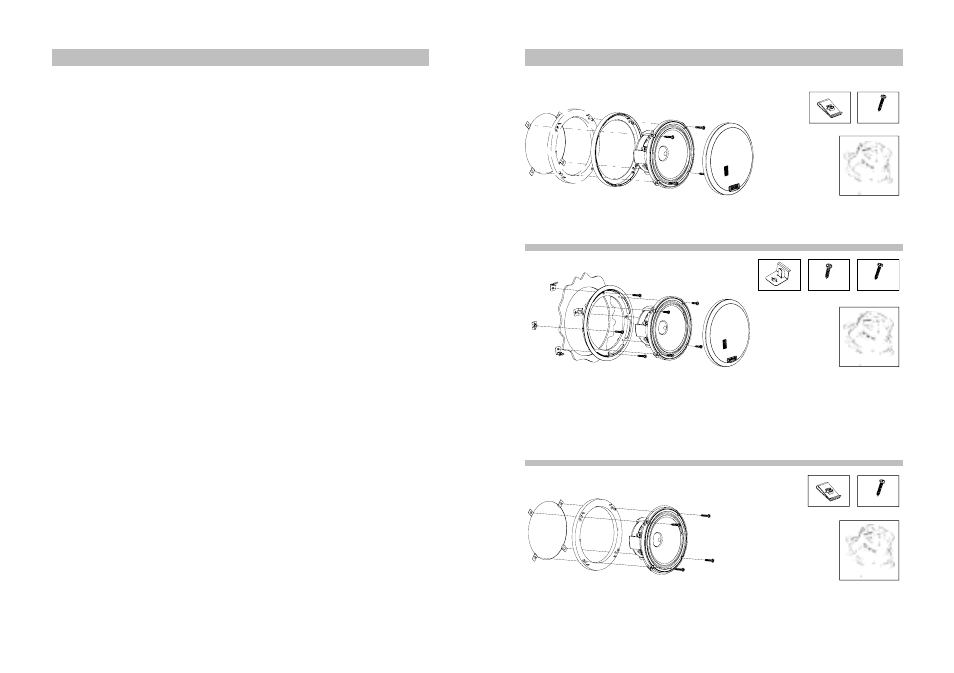

Прикрепите уплотнительную ленту, как показано на рисунке.
·
В случае, если при установке декоративной решетки используется прокладка,
обжимные лепестки на ней необходимо убрать.
НЧ-динамик: Монтаж «заподлицо»
Примечания:
·
Прикрепите уплотнительную ленту, как показано на рисунке.
·
Аккуратно вырежьте отверстие заданного диаметра для монтажного кольца
(информация о диаметре выреза приведена на упаковке), обеспечивающее
надежный монтаж системы с помощью фиксаторов рамки.
Используемые принадлежности:
·
Винт-саморез 4,2 х 25 мм с зажимом для монтажа «заподлицо» рамки к поверхности автомобиля.
·
Винт-саморез 4,2 х 19 мм для монтажа динамика к утопленной заподлицо рамке.
НЧ-динамик: Заводской/скрытый монтаж
Примечания:
·
Прикрепите уплотнительную ленту, как показано на рисунке.
Винт-саморез
4,2 х 25 мм
Винт-саморез
4,2 х 19 мм
Винт-саморез
4,2 х 25 мм
Винт-саморез
4,2 х 25 мм
