Рис. 1, Устано вка с истемы – Инструкция по эксплуатации Pandora RX-150
Страница 33

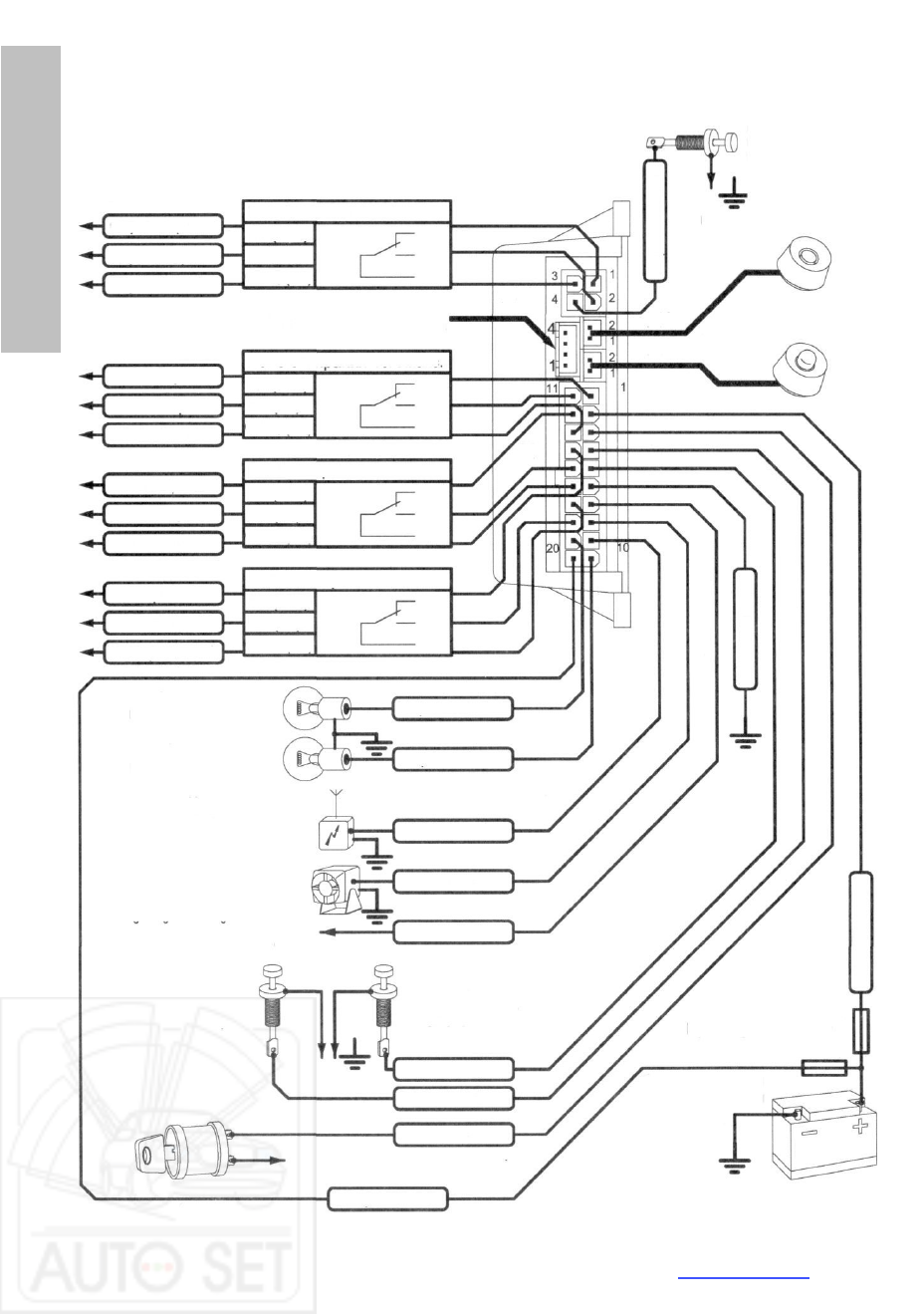

СХЕМА ПОДКЛЮЧЕНИЯ
АВТОМОБИЛЬНОЙ ОХРАННОЙ СИСТЕМЫ
P A N D O R A R X - 1 5 0
Концевой
выключатель
багажника
Реле багажника 10А макс.
или +12В "VALET"
Серый/Коричн
Серый/Белый
Вход от дополнительного
двухуровневого датчика
Реле отпирания 10А макс
Синий/Коричн
Реле запирания 10А макс.
Зелен/Коричн
Реле блокировки 10А макс.
Фонари правого
поворота (5А макс.)
Фонари левого
поворота (5А макс.)
Канал дист.
радиооповещения
(3-й таймерный канал)
ЗА макс.
1-й таймерный канал
300 мА макс. (-)
Концевые
выключатели
дверей
Концевой
выключатель
капота
Предохранители
Аккумуляторная
батарея
32
Устано
вка с
истемы
Серый/Оранж
НЗ (87а)
HP (87)
Общ (30)
Х5
НЗ (87а)
HP (87)
Общ (30)
Х6-1
Синий/Белый
Зелен/Оранж
НЗ (87а)
HP (87)
Общ (30)
Серый
Белый
Черный
Зелен/Белый
Коричн/Белы
й
Х4
Х2
Индикатор
состояния
Х1
Черны
й
НЗ (87а)
HP (87)
Общ (30)
Оранжевый
Оранжевый
Розовый
Фиолетовый
Сирена ЗА макс.
Зеленый
Коричневый
Коричневый
Желтый
+12В
Замок зажигания
или +12В
ЗА
10А
Рис.
1
Красный
Красны
й
(2-й тайм. канал)
Синий/Оранж
