Руководство по установке громкоговорителей
* Н
изкочастотный
Проверьте наличие всех дополнительных принадлежностей громкоговоритель х
1
• Передние
громкоговорители х 2
• Центральный
громкоговоритель х 1
• Г ромкоговорители
окружающего звучания х 2
• Нескользящие подкладки • Нескользящие подкладки
(большие)
X
4
(маленькие)
X
12
• Крепежные кронштейны х 4
fi
fi
fi
fi
• Винты
(для крепежных
кронштейнов)
X
4
См. раздел
Настенная установка фронтальных и объемных акустических
систем
в инструкциях по эксплуатации.

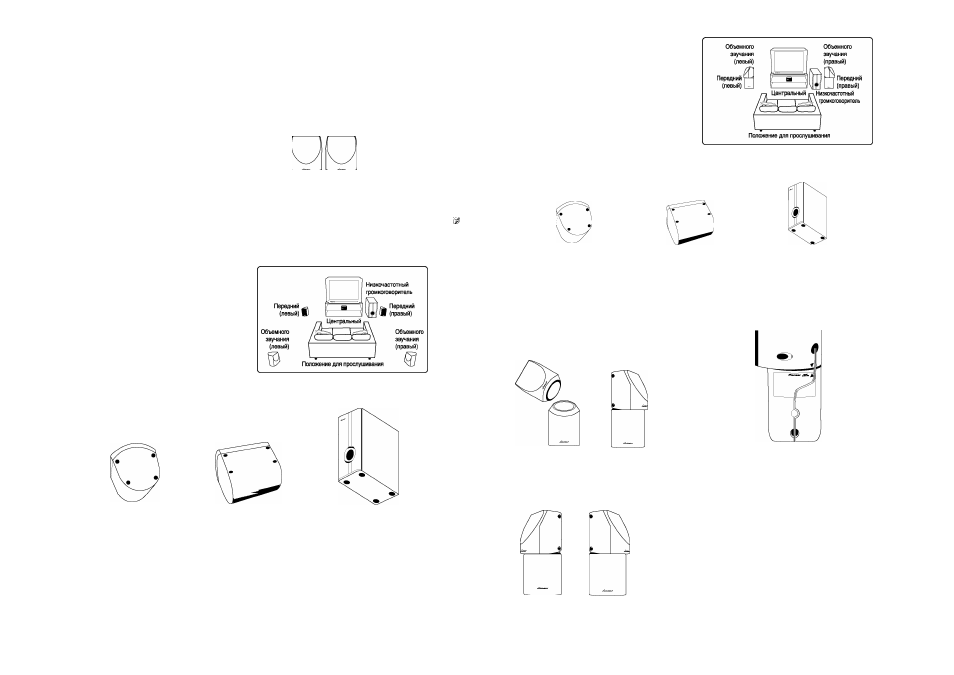

Стандартная 5-точечная
установка объемного звучания
Это стандартная многоканальная установка громкоговорителей
объемного звучания для оптимального звука по схеме 5.1 каналов
для домашнего кинотеатра.
Прикрепите небольшие нескользящие подкладки к основанию
каждого переднего и центрального громкоговорителей. Четыре
нескользящие подкладки предназначены для низкочастотного
громкоговорителя (как показано на рисунке).
Используйте входящий в комплект связующий материал для прикрепления 4 подкладок
к основанию (плоская поверхность) каждого громкоговорителя.
Передние
громкоговорители
Центральный
громкоговоритель
Низкочастотный
громкоговоритель
е
Подключите систему громкоговорителей.
См.
Установка ресивера ОУО/СО
(другая часть данного
руководства по установке) для правильного подключения
громкоговорителей. Установите их, как показано на
рисунке слева для оптимального объемного звучания.
е
Выключите режим переднего объемного
звучания (MODE OFF) при 5-точечной
установке.
См. инструкции по эксплуатации для получения
дополнительной информации об использовании
переднего объемного звучания.
Передняя 3-точечная установка
объемного звучания
Такая установка идеальна в том случае, если установить задний
громкоговоритель объемного звучания невозможно, или если желательно
отказаться от прокладки длинных кабелей громкоговорителей в помещении
для прослушивания.
О
Прикрепите небольшие нескользящие подкладки к основанию каждого переднего и
центрального громкоговорителей. Четыре нескользящие подкладки предназначены для
низкочастотного громкоговорителя (как показано на рисунке).
Используйте вхедящий в комплект связующий материал для прикрепления 4 подкладок
к основанию (плоская поверхность) каждого громкоговорителя.
Передние
громкоговорители
Центральный
громкоговоритель
Низкочастотный
громкоговоритель
е
Подключите систему громкоговорителей.
См.
Установка ресивера ОУОЮ О
(другая часть
данного руководства по установке) для правильного
подключения громкоговорителей. Установите их, как
показано на рисунке выше для оптимального
объемного звучания.
Основание каждого громкоговорителя объемного
звучания входит в круглую выемку в верхней части
передних громкоговорителей, как показано на рисунке.
е
Закрепите провод громкоговорителя.
После проверки провисания, необходимого для
поворота громкоговорителя (см. следующий пункт),
используйте имеющуюся выемку для крепления
провода громкоговорителя.
©
Поверните громкоговорители объемного звучания как можно ближе к стене, совмещая стрелки
для достижения оптимального переднего объемного звучания.
Поверните каждый громкоговоритель объемного звучания так, чтобы стрелка ▼ у основания совместилась со стрелкой А
(FRONT SURROUND) (ПЕРЕДНЕЕ ОБЪЕМНОЕ ЗВУЧАНИЕ) на переднем громкоговорителе. Это необходимо только в том
случае, если используется режим переднего объемного звучания (MODE ON). См. инструкции по эксплуатации для получения
дополнительной информации об использовании переднего объемного звучания.
Предупреждение
• Для предотвращения несчастных
случаев обязательно надежно
закрепляйте громкоговоритель
объемного звучания в верхней
части переднего громкоговорителя.
• Не прикрепляйте
громкоговорители к стене или
стойкам для громкоговорителей при
использовании 3-точечной
установки переднего объемного
звучания.
А FTONT
* SURFraUND
/^torteer
S-DVS3S
[RHOIMT-l_J
Режим переднего объемного звучания включен (MODE ON)
