Инструкция по эксплуатации Sheriff ZX-600
Страница 4
4
Темно-синий провод:
Выход второго канала CH2.
Отрицательный выход второго канала 300 мА с задержкой активируется при
нажатии и удержании на время более 1,5 сек. кнопкок 1 и 2 брелока-передат-
чика. Режим работы второго канала программируется функциями F5, F6.
Темно-синий провод системы представляет собой слаботочный
транзисторный выход, поэтому он должен использоваться только
для включения внешнего реле.
Предупреждение: Непосредственное подключение темно-синего провода к
сильноточному выходу цепи открывания замка багажника автомобиля, а также
к входу некоторых устройств дистанционного запуска двигателя автомобиля
приведет к повреждению основного блока охранной системы.

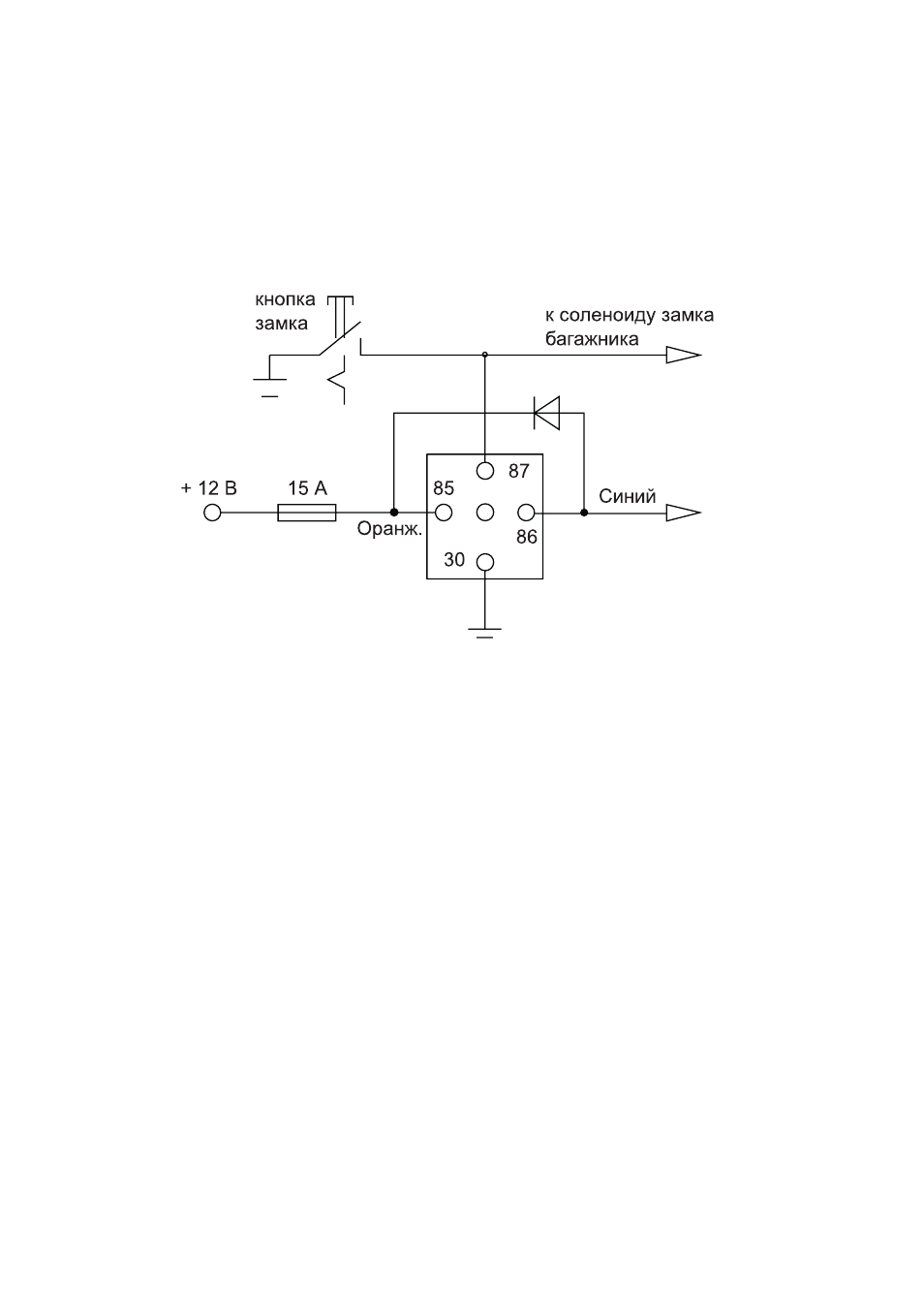

Подключите темно-синий провод к контакту #85 реле типа AS-9256
(или эквивалентного автомобильного реле, рассчитанного на ток
30 А). Подключите провода к другим контактам реле в соответствии
с тем, какая функция будет управляться по каналу 2 системы.
Темно-зеленый провод:
Вход для подключения концевых выключателей
отрицательной полярности капота и багажника.
Темно-зеленый провод системы является проводом мгновенного отрицательного
триггера. Данный провод необходимо подключить к ранее установленным конце-
вым выключателям капота и багажника, постоянно соединенным с «массой».
Фиолетовый провод:
Вход для подключения концевых выключателей две-
рей положительной полярности, большинство автомобилей «Форд» и некоторые
автомобили неамериканского производства. Подключите фиолетовый провод
системы к положительному выходу одного из концевых выключателей дверей
автомобиля, так как в большинстве автомобилей концевые выключатели дверей
подключены параллельно.
