ALLIGATOR TD-212 “Инструкция по установке” rev. A  2004 Saturn High-Tech, Inc. USA
16
пирании или отпирании двери водителя система будет автоматически запирать или отпирать все двери ав-
томобиля.
Подсоединение: Среди проводов 5-проводного электропривода, установленного в двери водителя, найди-
те провод, соответствующий общему контакту встроенной в электропривод контактной группы. Подсоеди-
ните к нему КОРИЧНЕВЫЙ провод системы. Затем найдите провод, который замыкается с общим прово-
дом встроенной контактной группы, когда дверь не заперта. Подключите этот провод к "массе" автомобиля.
Третий провод встроенной контактной группы заизолируйте.
2 БЕЛЫХ ПРОВОДА: ИМПУЛЬСНЫЙ ВЫХОД НА УКАЗАТЕЛИ ПОВОРОТА +12В ПОСТОЯННОГО ТОКА
(2 х 7.5А МАКС.)
1) Эти провода обеспечивают мигание указателей поворота при постановке и снятии системы с охраны, а
также при срабатывании системы, при включении режима "Паника" и при срабатывании режима “Anti-
HiJack” (если данная функция включена).
Подсоединение: Подсоедините БЕЛЫЕ провода системы к правым и левым указателям поворота автомо-
биля.
2) Вы также можете использовать БЕЛЫЕ провода системы для управления габаритными огнями автомо-
биля вместо указателей поворота:
♦ Если в автомобиле цепь управления габаритными огнями положительной полярности, подсоедините 2
БЕЛЫХ провода системы непосредственно к цепям управления правых и левых габаритных огней авто-
мобиля.
♦ Если же цепь управления габаритными огнями отрицательной полярности (как в большинстве авто-
мобилей японского производства), отсоедините КРАСНЫЙ/БЕЛЫЙ провод системы с предохранителем
от КРАСНОГО провода системы и подсоедините КРАСНЫЙ провод к “массе”. После этого переставьте
диоды, установленные в БЕЛЫХ проводах системы, в обратную полярность и подсоедините 2 БЕЛЫХ
провода системы непосредственно к цепям управления правых и левых габаритных огней автомобиля.
Нарастите КРАСНЫЙ/БЕЛЫЙ провод и подсоедините его +12 В аккумулятора.
ОРАНЖЕВЫЙ/БЕЛЫЙ ПРОВОД: ОТРИЦАТЕЛЬНЫЙ ВЫХОД 500 мА ПРИ ВЫКЛЮЧЕННОЙ ОХРАНЕ
ДЛЯ БЛОКИРОВКИ СТАРТЕРА НОРМАЛЬНО РАЗОМКНУТЫМ РЕЛЕ
ОРАНЖЕВЫЙ/БЕЛЫЙ провод замыкается на “массу” при выключенном режиме охраны и служит для
управления нормально разомкнутым реле блокировки стартера. Это отрицательный транзисторный слабо-
точный выход (максимальный ток нагрузки 500 мА) и должен использоваться только для управления катуш-
кой реле.

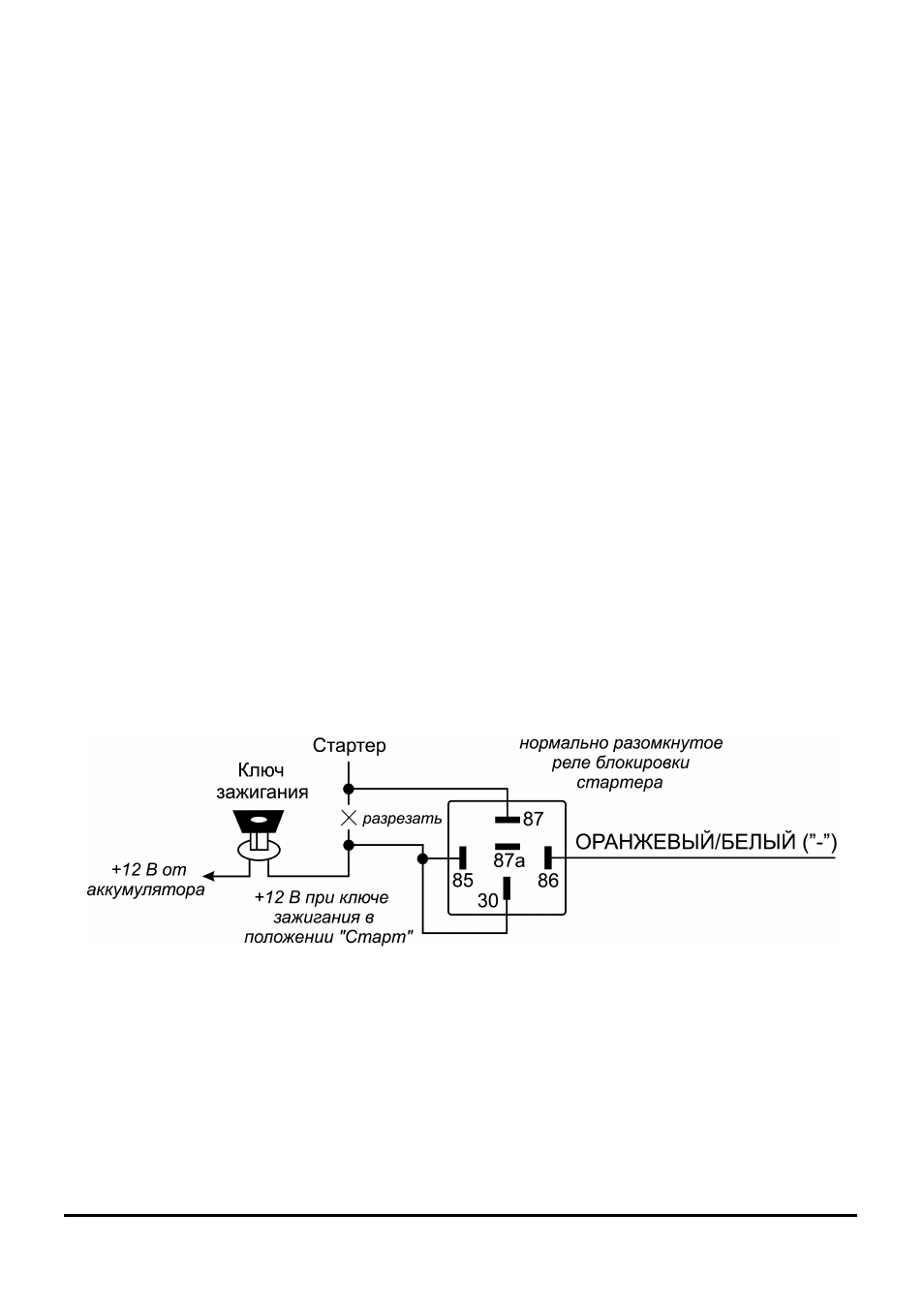

Подсоединение: Подсоедините ОРАНЖЕВЫЙ/БЕЛЫЙ провод к контакту № 86 прилагаемого реле блоки-
ровки стартера. Подсоедините контакт № 85 реле к проводу от замка зажигания, на который поступает на-
пряжение +12В, когда ключ зажигания находится в положении “ЗАПУСК” (CRANK), и присутствует напряже-
ние 0В, когда ключ зажигания находится в любом ином положении.
Перережьте вышенайденный провод от замка зажигания, идущий к соленоиду стартера автомобиля, и под-
соедините ту часть перерезанного провода, которая идет от замка зажигания, к контакту № 30 реле. Под-
соедините другую часть провода к контакту № 87 реле как показано на схеме.
Примечание: Обратите внимание на то, что при использовании такого варианта подсоединения питание
на реле блокировки будет подаваться только в момент попытки завести двигатель, таким образом, реле
блокировки будет потреблять энергию аккумулятора только в момент попытки запуска двигателя.
ВНИМАНИЕ: Если используется функция Anti-HiJack, мы не рекомендуем использовать ОРАНЖЕ-
ВЫЙ/БЕЛЫЙ провод системы для блокировки какой-либо иной цепи, кроме цепи стартера.
