Если же выход Канала 2 активизирован при включенном режиме охраны, то в этом случае система одно-
временно на 3 секунды отключит датчик удара и триггер капота/багажника для того, чтобы открывание ба-
гажника не вызвало срабатывание системы. Через 3 секунды после того, как багажник будет закрыт, систе-
ма опять автоматически возьмет эти цепи под охрану.
Это отрицательный транзисторный слаботочный выход (максимальный ток нагрузки 200 мА) и должен ис-
пользоваться только для управления катушкой дополнительного реле.

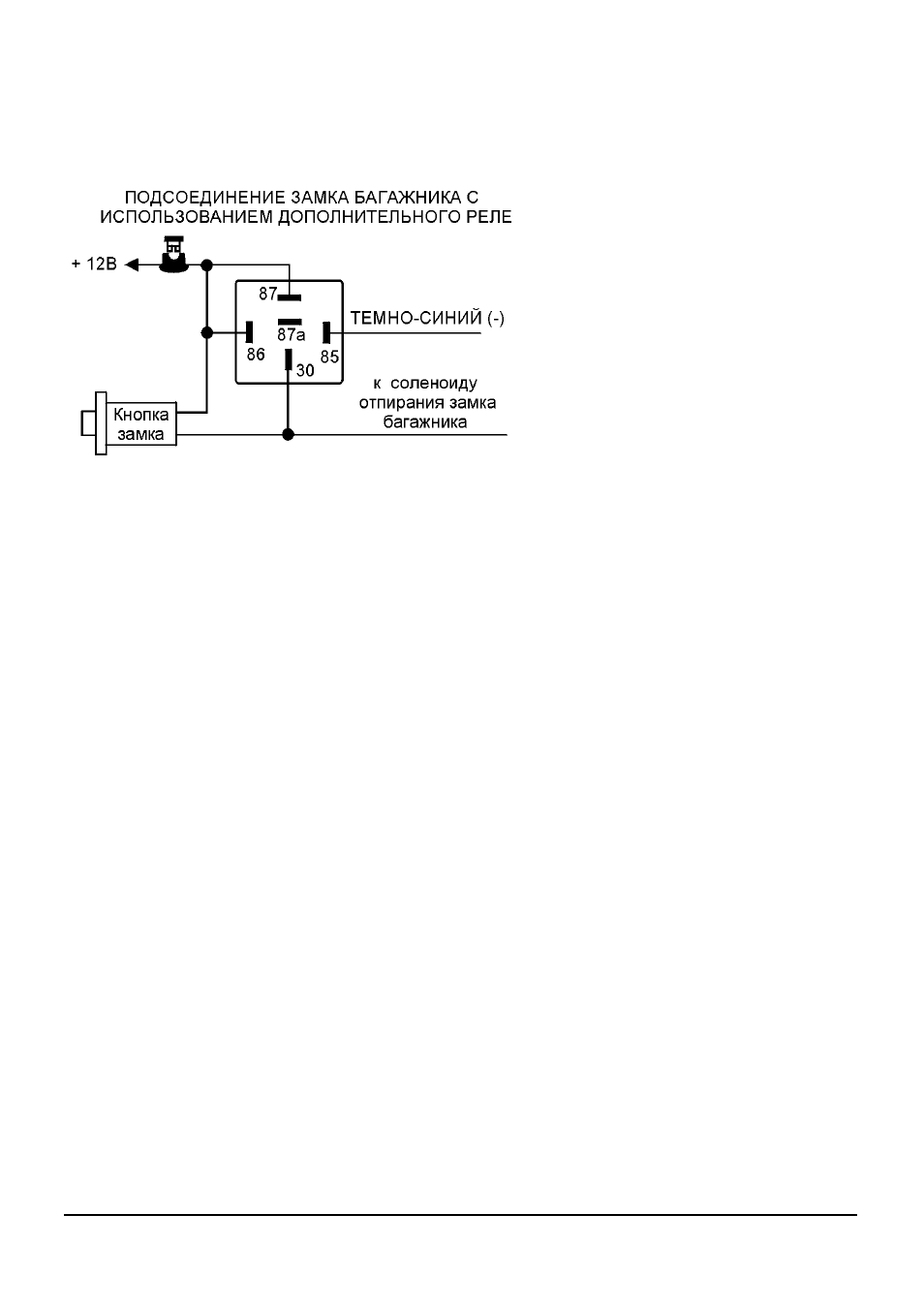

Подсоединение: Подсоедините ТЕМНО-
СИНИЙ провод к клемме № 85 дополнитель-
ного 30А реле, подсоедините клемму № 86
реле к +12В. Подсоедините остальные кон-
такты реле как показано на схеме или в соот-
ветствии с выбранной функцией Канала 2
системы.
Внимание! Подсоединение Темно-синего
провода непосредственно к сильноточным
цепям замка багажника или к некоторым уст-
ройствам дистанционного запуска двигателя
приведет к повреждению основного блока
системы.
2) Выход канала 2 системы (ТЕМНО-СИНИЙ провод) может также использоваться для управлением различ-
ными иными дополнительными устройствами. Режим работы выхода канала 2 в этом случае может быть
запрограммирован при установке системы (программируемая функция № 14) как:
♦ Отрицательный “импульсный” сигнал, активизируемый на 1 секунду или на все время, пока кнопка 2 пе-
редатчика удерживается в нажатом положении, но не более 25 секунд;
♦ Отрицательный “постоянный” сигнал, активизируемый при нажатии кнопки 2 передатчика на 3 секунды и
работающий до следующего нажатия и удерживания кнопки 2 передатчика на 3 секунды.
♦ Отрицательный “таймерный 30-секундный” сигнал, активизируемый при нажатии кнопки 2 передатчика на
3 секунды и работающий в течение 30 секунд либо до следующего нажатия и удерживания кнопки 2 пе-
редатчика на 3 секунды.
В любом из описанных выше случаев:
♦ выход канала 2 системы может быть активизирован в любое время (при включенном или при выключен-
ном режиме охраны, при включенном или при выключенном зажигании и т.д.);
♦ для того, чтобы работа дополнительных устройств, управляемых каналом 2, не вызывала срабатывания
системы, система автоматически отключит вход датчика удара, вход зажигания и вход триггера капо-
та/багажника на все время, пока выход канала 2 активизирован, + еще 3 секунды.
Подсоединение: Подсоедините ТЕМНО-СИНИЙ провод к клемме № 85 дополнительного 30А реле, подсое-
дините клемму № 86 реле к +12В. Подсоедините остальные контакты реле в соответствии с выбранной
функцией Канала 2 системы.
ЧЕРНЫЙ ПРОВОД: “МАССА”
Черный провод подает “массу” на основной блок системы.
Подсоединение: Подсоедините ЧЕРНЫЙ провод системы к отрицательной клемме аккумулятора или к за-
земленным частям корпуса автомобиля.
Внимание! Не перепутайте этот провод с тонким Черным проводом антенны, который выходит из
центрального блока управления отдельно.
ТЕМНО-ЗЕЛЕНЫЙ ПРОВОД: (-) ТРИГГЕР КАПОТА/БАГАЖНИКА
Когда система находится в режиме охраны, при замыкании ТЕМНО-ЗЕЛЕНОГО провода на «массу» про-
изойдет немедленное срабатывание системы.
Подсоединение: Подсоедините ТЕМНО-ЗЕЛЕНЫЙ провод к предварительно установленным концевым вы-
ключателям капота и/или багажника отрицательной полярности.
ФИОЛЕТОВЫЙ ПРОВОД: (+) ТРИГГЕР ДВЕРИ / (-) ВХОД ДЛЯ ПОДКЛЮЧЕНИЯ 5-ПРОВОДНОГО ЭЛЕК-
ТРОПРИВОДА
