Требующиеся для монтажа инструменты
1. Крестовая отвертка 7. Валвцовочное устройство 14. Ключ с ограничением по моменту
2. Уровень 8. Нож 18 Н-м (1,8 кт'м)
3. Электрическая дрель, зенкер 9. Детектор утечки газа 42 Н*м (4,2 кт-м)
(диаметр 70 мм) 10. Снтиметр 15, Вакуумный насос
4. Шестигранный ключ (на 4 мм) 11. Термометр 16. Патрубок для манометра
5. Гаечный ключ 12. Мегомметр
6. Устройство резки трубок 13. Мультиметр
( ПРАВИЛА ТЕХНИКИ БЕЗОПАСНОСТИ )
• Перед монтажом обязательно внимательно прочтите приведенные ниже "ПРАВИЛА ТЕХНИКИ БЕЗОПАСНОСТИ".
• Необходимо следовать приведенным инструкциям, поскольку они обеспечивают безопасность. Ниже приведен смысл использованных обозначений.
• Неправильный монтаж с нарушением этих инструкций может привести к травмам ипи материальному ущербу, и тяжесть таких повреждений
определяется приведенными ниже обозначениями.
/i\ ОПАСНО Зтот знак указывает на возможность тяжелой травмы или смертельного исхода.
/t\ ОСТОРОЖНО Зтот знак указывает на возможность только травмы или материального ущерба.
Положения инструкции выделяются следующими знаками:
Знак на белом фоне указывает на
(Ъ
Знак на белом фоне указывает на
ЗАПРЕЩЕННУЮ операцию. ОБЯЗАТЕЛЬНУЮ операцию.
I Проведите пробный пуск, чтобы убедиться, что после монтажа нет никаких неполадок. После зтого обьясните пользователю описанные I
управление, уход и техническое облуживание. Напомните, пожалуйста, заказчику, чтобы он оставил инструкцию для пользовпвания ею в
инструкции
дальнейшем.
А
ОПАСНО
1) Поручайте установку дилеру или специалисту. Неправильный монтаж, выполненный пользователем, может привести к утечке воды, улару зпехтрическим током и пожару.
2) При монтаже строго следуйте настоящим инструкциям. Неиравильный монтаж может привести к утечке воды, удару злектрическим током и пожару.
3) Пользуйтесь приданными аксессуарами и указанными инструментами для монтажа. Инауе устройство может упасть, возможны утечка
воды, пожар или удар злектрическим током.__________________________________________________________________________________________
4) Монтируйте на прочной жесткой опоре, которая выдерживает вес устройства. При недостаточной прочности или неправильном монтаже
устройство может упасть и вызвать травмы._____________________________________________________________________________________________
При злектротехнических работах следуйте местным нормативам для зпектрической разводки и настоящей инструкции по монтажу.
Необходимо использомать отдельную цель и розетку. Нехватка мощности в электрической цепи и дефекты в зпектрической разводке могут
привести к удару злектрическим током и пожару._____________________________________________________________________________________________
6) Пользуйтесь специальным кабелем (1,0 мм') и надежно соединяйте его с клеммами наружного и внутреннего блока. Соединяйте и
зажимайте кабель настолько прочно, чтобы его нельзя было выдернуть. При недостаточно тщательном соединении и креплении в
соединении могут произойти нагрев и возгорание.
Надо правильно расположить провода, чтобы плотно закрывалась крышка пульта управления. Если крышка пульта управления не будет
надежно закреплена, то а точке соединения может произойти нагрев и возгорание или можно получить удар электрическим током.
8) При монтаже труб не допускайте попадания воздуха или других веществ, кроме указанного охладителя, в систему охлаждения(П22),
В противном сл^ае зто может привести к снижению мощности, вызвать ненормальное повышение давления в процессе
охлаждения, а также в результате привести в взрыву и повреждениям.________________________________________________________________
9) Не меняйте длину шнура питания и не пользуйтесь удлинителем, а также не включайте в розетку другие
электрические устройства. Если сетевой шнур выйдет из строя, его замену доложен выполнять специалист,
имеющий соответствующий допуск. В противном случае, это может вызвать пожар или удар электрическим током
10) Даннов оборудование должно быть заземлено и установлено с функцией защиты от утечки на землю (ЕбСВ). В противном
случае оно может выйти из строя и привести к поражению электрическим током или возгоранию.
11) Установите защиту от утечки тока. Неправильная или ненадежная установка приведет к удару электрическим током или возгоранию.
12) Внутренний блок необходимо устанавливать на высоте не менее 2,5 м.
13) Если при работе возникает утечка хладагента, необходимо хорошо проветрить помещение. При взаимодействии с огнем хладагент может
выделять ядовитый газ. После установки убедитесь, что нет утечек хладагента и не выделяется ядовитый газ.__________________________________
14) Во избежание повреждения устройства и получения травм при работе нагнегателв воздуха нельзя снишгь трубв! хладагента до тех пор, лоха юмлресоор не лервизнет работать.
15) Во избежание повреждения усгройства и получения травы используйте компрессор только в том случае, если правильно установлены трубки хладагента,
16) Не размещайте наружный блок рядом с балконными перилами. Ребенок может стать на наружный блок и упасть.__________________________________
А
ОСТОРОЖНО
Не монтируйте установку г
пожар.
месте, где возможна утечка горючего газа. При утечке и скоплении газа вокруг установки может возникнуть
ВЫБЕРИТЕ ПОДХОДЯЩЕЕ МЕСТО
(Смотрите раздел “Выбор подходящего места”)

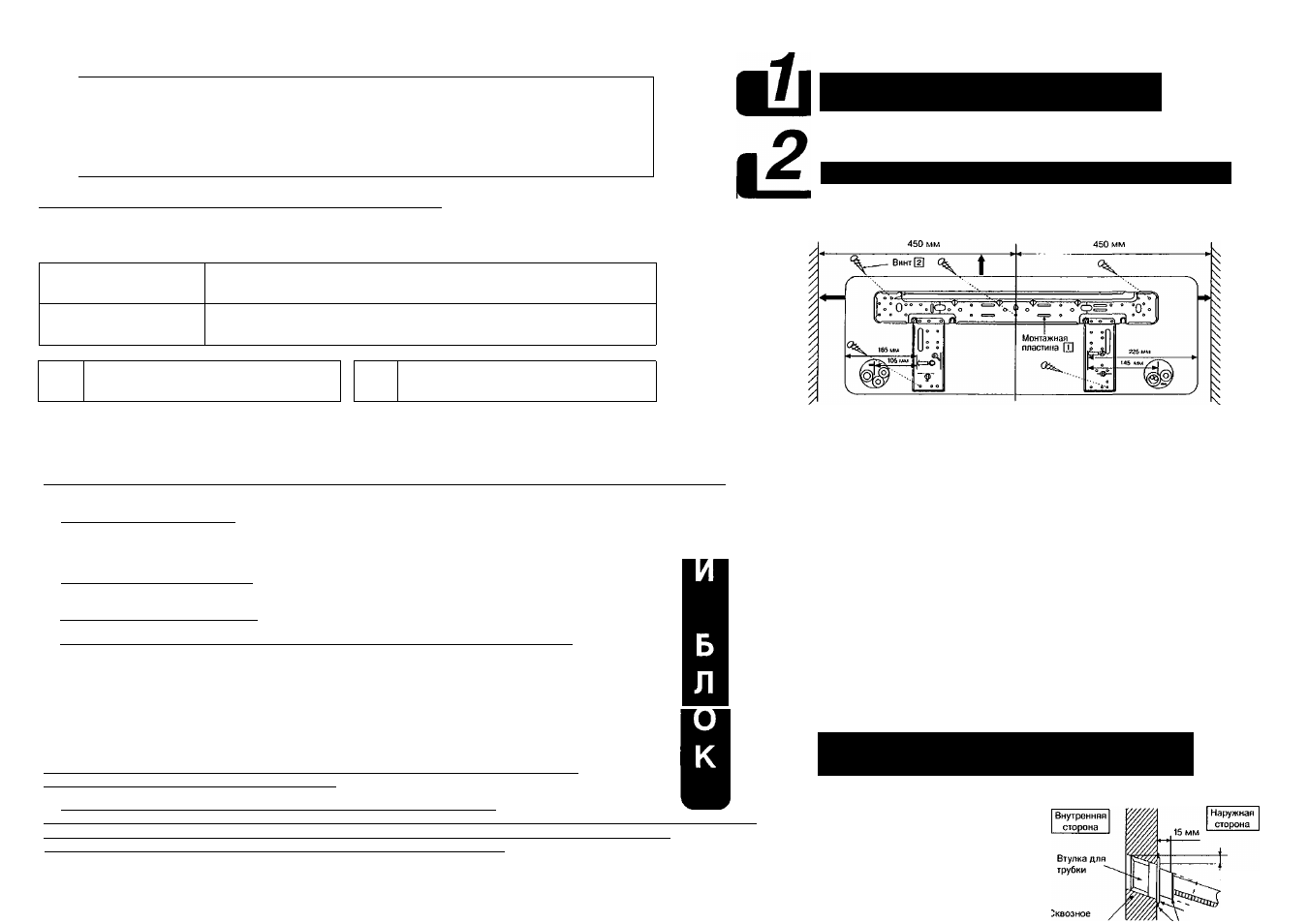

КАК ЗАКРЕПИТЬ МОНТАЖНУЮ ПЛАСТИНУ
Выбранная для монтажа стена должна быть сплошной и достаточно жесткой, чтобы не
возникло вибрации.
Стена Стена
Центр монтажной пластины должен находиться на расстоянии более 450 мм от правой и левой стенок.
Расстояние от края монтажной пластины до потолка должно быть более 67 мм.
От левого края монтажной пластины до левой стороны устройства должно быть 62 мм.
От правого края монтажной пластины до правой стороны устройства должно быть 79 мм.
® : При левой боковой трбке соединение жидкостной трубки должно быть приблизительно в 10 мм от
этой линии.
При левой боковой трбке соединение газовой трубки должно быть приблизительно в 45 мм от этой
линии.
При левой боковой трбке соединительный кабель должно быть приблизительно в 785 мм от згой
линии.
1. Установите на стене монтажную пластину с помощью 5 винтов и более.
(При монтаже устройства на бетонной стене можно воспользоваться анкерными болтами.)
• Обязательно устанавливайте монтажную пластину горизонтально, воспользовавшись уровнем и
совместив линию метки с нитью.
2 Просверлите отверстия для трубок с помощью зенкера диаметром 70 мм.
• Поместить сантиметр в такое положение, как показано на рисунке выше. Центр отверстия
находится путем откадывания расстояния 105 мм и 145 мм для левого и правого отверстия,
соответственно.
• Просверлите отверстие для трубки слева или справа, причем отверстие должно быть слегка
наклонено в направлении наружу.
3
ПРОСВЕРЛИТЕ ОТВЕРСТИЕ В СТЕНЕ И
УСТАНОВИТЕ ВТУЛКУ ДЛЯ ТРУБКИ
Вставьте в отверстие втулку для трубки.
Закрепите на втулке проходной изолятор.
Обрежьте втулку так, чтобы она выступала из
стены приблизительно на 15 мм.
---------------- ОСТОРОЖНО ---------------------------
Если стена полая, обязательно
используйте втулку для трубки, чтобы
защитить соединительный кабель от
мышей.
Стена
Около 5 - 7 мм
Проходной изолятор
