На дверце машины можно закрепить деревянную панель следующих размеров:
Ширина
596 мм
Высота
макс. 644-714 мм
Толщина
макс. 20 мм
Вес
макс, от 2 до 7,5 кг.
Высота панели зависит от высоты цокольной части кухонного стола (мойки).
Важно!
Общая высота панели не должна превышать максимально указанных размеров, иначе дверца
машины не будет полностью открываться (панель упрётся в цоколь).
Деревянную панель нужно оснастить ручкой.

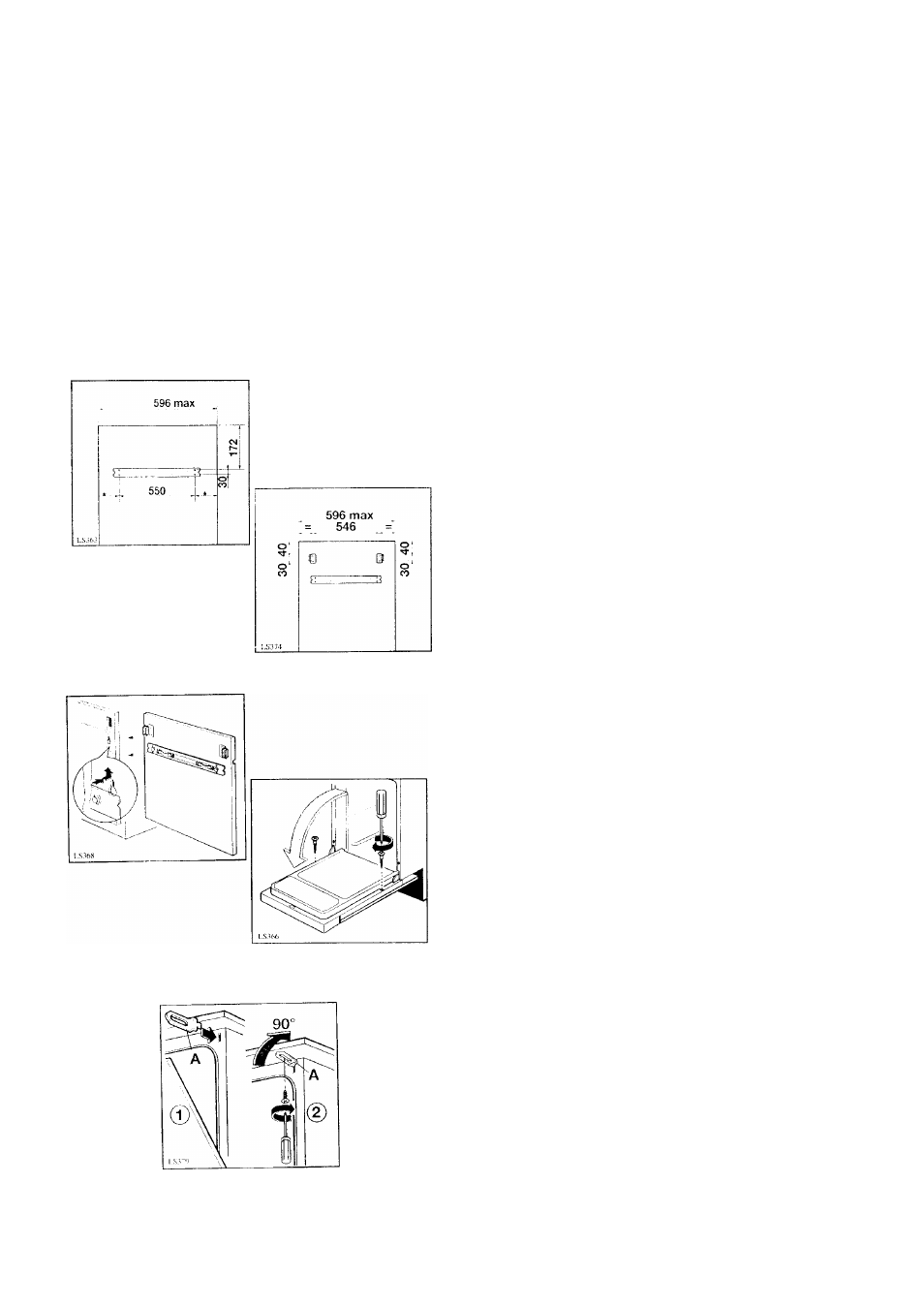

Просверлите переднюю часть панели сверлом 0
2x12 в соответствии с размерами, указанными на
рисунке.
Прикрепите
поперечный
брусок
к
панели
четырьмя шурупами 3,5x16.
Если панель имеет фальшивый выдвижной ящик в
качестве декорации (смонтированный на панели
как её составная часть), необходимо закрепить два
уголка четырьмя шурупами 3,5x16 (см. рисунок).
Установите панель на дверцу машины, заводя два выступа в овальные отверстия дверцы.
Приподнимите деревянную панель до уровня
панели управления. Если смонтированы оба
уголка,
они
автоматически
установятся
в
отверстия дверцы машины.
Когда панель установится на своё место, откройте
дверцу и закрепите панель двумя длинными
шурупами 4x40.
Крепление к столу
Установите оба уголка (А), придаваемых в
комплекте с машиной, в соответствующие
отверстия на передней части машины и поверните
уголки на 90”.
Прикрепите уголки к поверхности стола двумя
шурупами 3,5x16.
