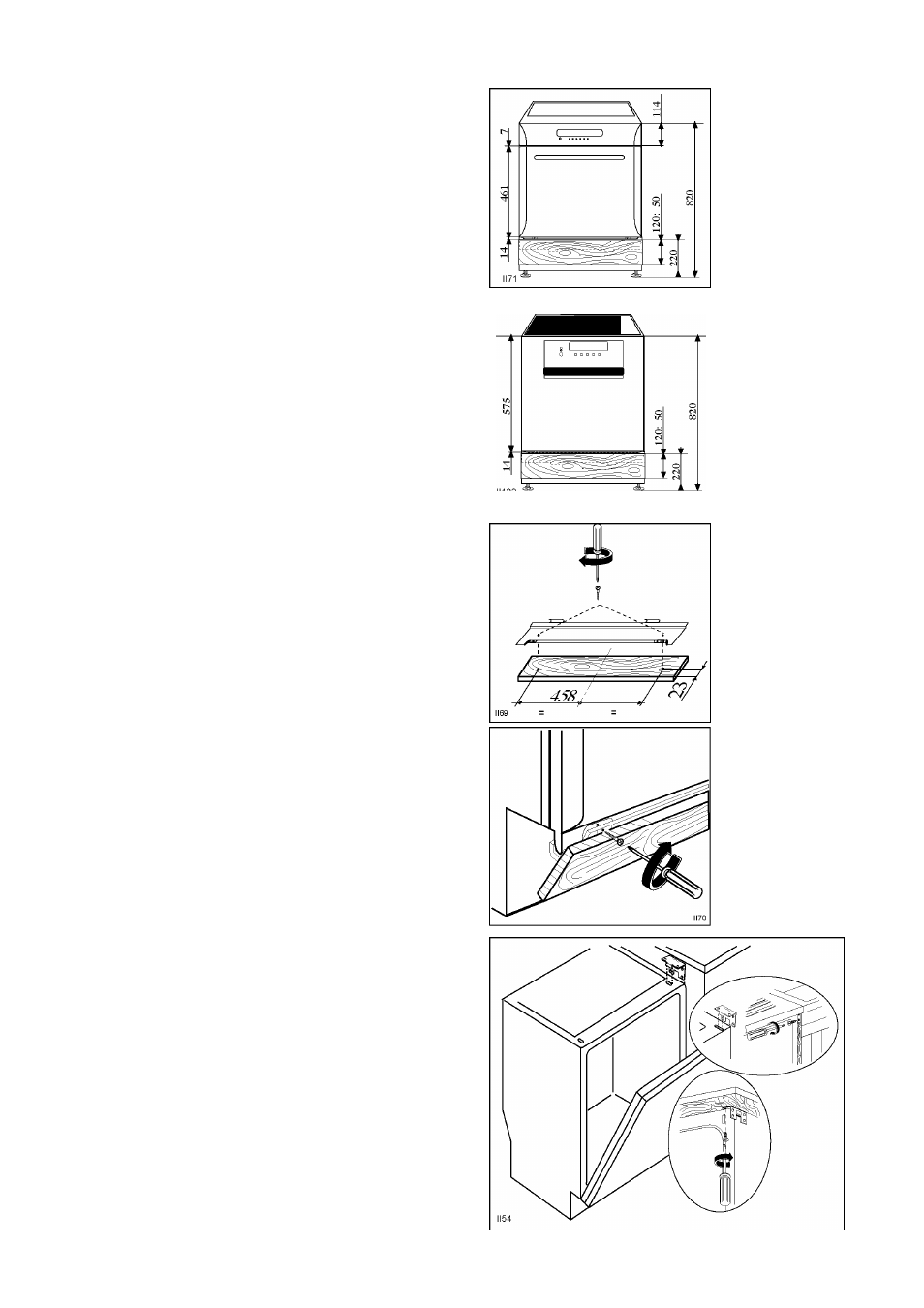

Крепление передней панели
Дверца этой посудомоечной машины может быть
облицована деревянной панелью следующих
размеров:
ширинане более 596 мм
высота в пределах от 50 до 120 мм
толщина не более 20 мм
Внимание:
Высота облицовочной панели не должна
превышать указанные размеры, иначе полное
раскрытие дверцы окажется невозможным, так
как панель будет ударяться о цоколь
посудомоечной машины.
Порядок крепления панели:
1. Выполнить в панели отверстия сверлом 0 2 х
12 с учетом указанных в схеме размеров.
2. Прикрепить к панели металлическую планку 2
винтами 3,5 х 16.
3. Закрепить металлическую планку на дверце
посудомоечной машины 2 винтами 3,5 х 16,
предварительно вставив и укрепив ребра
металлической планки в нижней части дверцы.
Крепление машины к прилегающей
мебели
Во избежание падения посудомоечной машины
следует закрепить ее прилагающимися в
комплекте скобами к верхней или боковой плите
кухонной стойки/стене. Вставьте две
блокировочные скобы в отверстия, выполненные
в передней части верхней панели посудомоечной
машины, как показано на рисунке.
Вставить винты 3,5 х 16 в верхние или боковые
отверстия и закрепить скобы к стенкам
прилегающей мебели.
А
Следует обеспечить крепление
оборудования прилаающимися в комплекте
скобами к внутренней стороне плиты
рабочего стола.
Пренебрежение этим правилом может
привести к опасным последствиям.
Во избежание повреждения внутренних
деталей водопроводной системы,
запрещается выполнять отверстия в
боковых стенках посудомоечной.
