Инструкция по эксплуатации Pentax AF-540FGZ
Страница 16
Внимание! Текст в этом документе был распознан автоматически. Для просмотра оригинальной страницы Вы можете воспользоваться режимом "Оригинал".
1
2

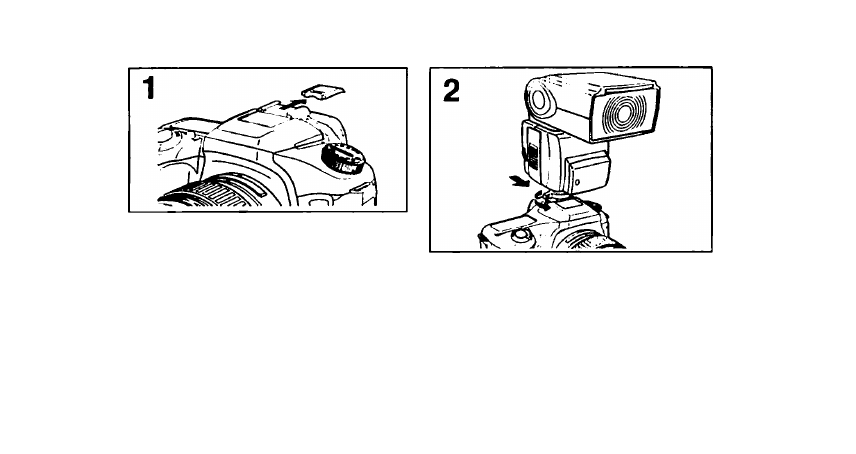

Удалите защитную крышку с гнезда крепления
вспышки на камере.
Закрепите вспышку на фотокамере.
0
Поверните рычаг блокировки вспышки в
направлении, противоположном указанному
символом (Р>Х-») (по часовой стрелке от ЖК
панели).
0
Вставьте крепежный держатель вспышки
в гнездо крепления на фотокамере по
направлению от обратной стороны камеры
к фронтальной.
ф Поверните рычаг блокировки вспышки в
направлении, указанном символом (Р1Х'^)
для фиксации.
# Указанные ниже каа»еры иа
1
еют стопорный винт
держателя. Присоединяя вспышку, поверните
рьнаг блокировки в направлении (Р1Х-*>
и зафиксируйте крепление стопорным винтом.
Перед тем, как отсоединить вспышку, поверните
рычаг блокировки в направлении,
противоположном (FIX-»), и освободите
стопорный винт. В обратном случае возможно
повреждение механизма крепления.
Серия *ist О. Net. MZ-S. MZ-UZX-LyMZ-€. MZ-60/ZX-60
# Камера 67 П не оборудована гнездом крепления
вспышки. Используйте специальную рукоятку,
оборудованную гнездом крепления вспышки.
14
