D
GB
F
E
I
Ru
7
09971-01.2015-DGbFEIRu
HGX6/1410-4
AS12345-001
SE 55
Y YY: 212 A
GEA Bock GmbH
72636 Frickenhausen, Germany
1
2
3
4
5
6
7
8
9
10
11
12
13
2 | Описание изделия
/
HG 6 1410- 4 X
Рис. 2

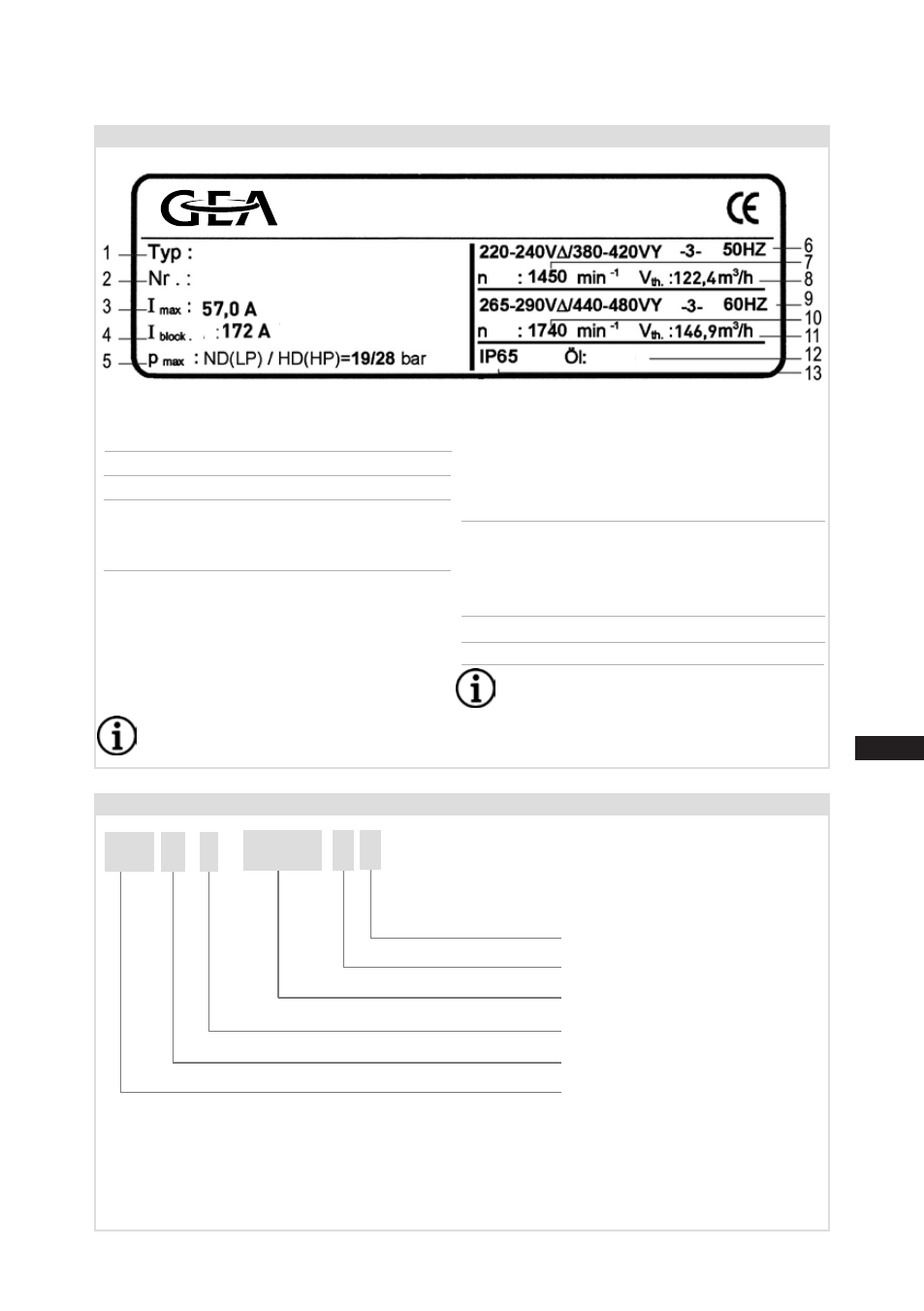

2.2 Фирменная табличка (пример)
2.3 Маркировка (пример)
1) HG - Hermetic-Gas-Cooled (с охлаждением всасываемым газом)
2) X - Смазочное масло на основе сложных эфиров
(хладагент HFKW, например, R134a, R404A/R507, R407C)
3) S - более мощный двигатель, например, при использовании кондиционера
Вариант двигателя 3 )
Количество полюсов
Рабочий объем
Конструктивный размер
Заправка маслом ²
)
Конструктивный ряд ¹ )
S
1 Обозначение типа
2 № изделия
3 Максимальный рабочий ток
4 Пусковой ток (ротор заблокирован)
Y: Обмотка 1
YY: Обмотка 1 и 2
5 ND (LP): макс. допустимое избыточное
давление сторона низкого
давления
HD (HP): макс. допустимое избыточное
давление сторона высокого
давления
Соблюдайте график предельных
значений использования!
50 Hz
60 Hz
6 Напряжение, переключение,
частота
7 Номинальная частота вращения
8 Рабочий объем
9 Напряжение, переключение,
частота
10 Номинальная частота вращения
11 Рабочий объем
12 Марка масла, залитого на заводе
13 Степень защиты клеммной коробки
Электрическое дополнительное
оборудование может изменить сте-
пень защиты IP!
}
}
