пульверизетте 16
17

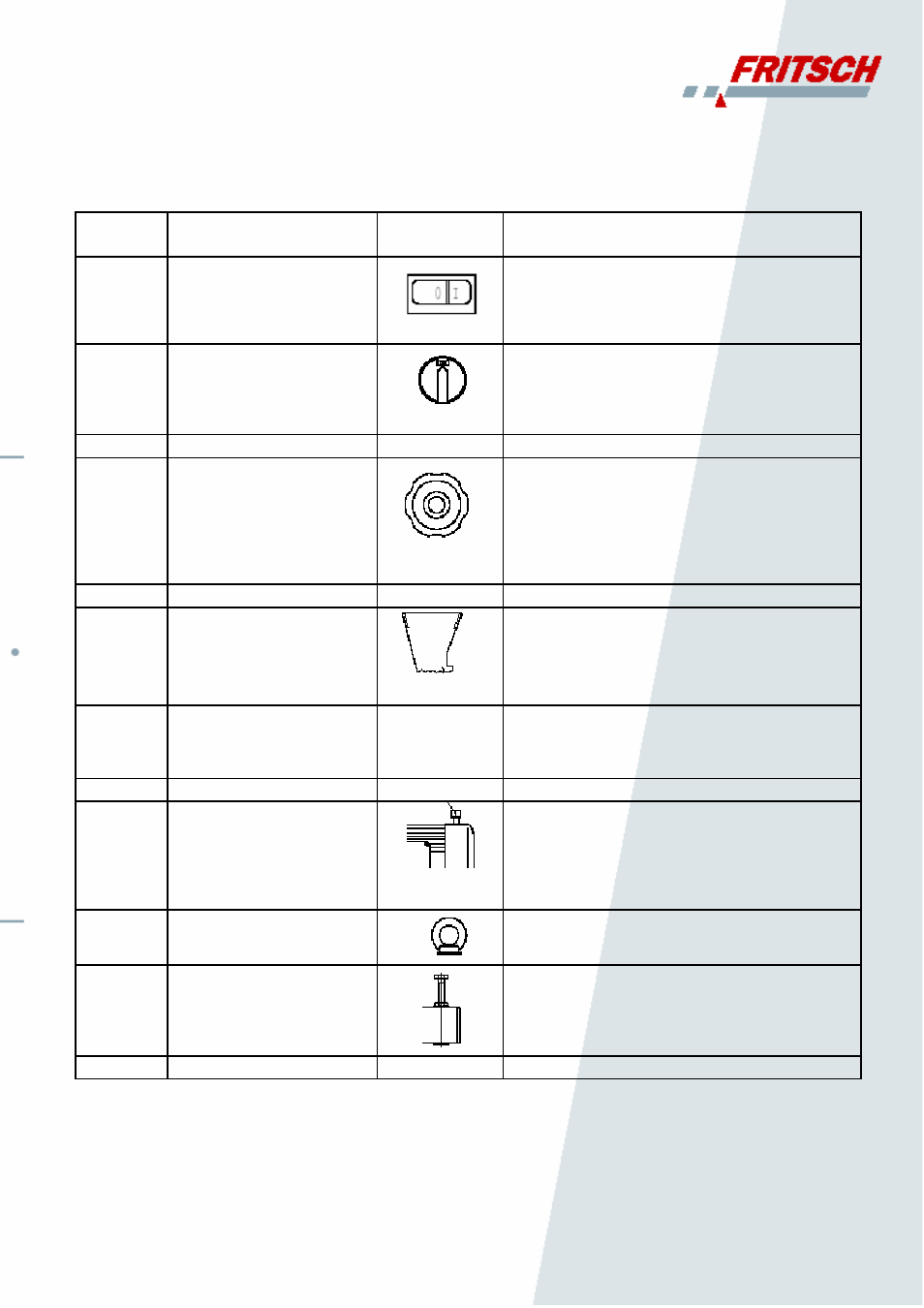

Элементы Управления и их функции
(Смотри рисунок 4)
Обозна
чение
Элемент Символ Функция
A Главный выключатель
ON/OF Отключает ПУЛЬВЕРИЗЕТТЕ 16 от сети:
Нажатие I – ПУЛЬВЕРИЗЕТТЕ 16 включена
Нажатие 0 - ПУЛЬВЕРИЗЕТТЕ 16 отключена
A1 Переключатель питания с
кнопкой. Отключает ПУЛЬВЕРИЗЕТТЕ 16 от сети:
ПоложениеON – ПУЛЬВЕРИЗЕТТЕ 16
включена
Положение OFF - ПУЛЬВЕРИЗЕТТЕ 16
отключена
B1 Маховик затвора двери
(только с
ПУЛЬВЕРИЗЕТТЕ16
Комфорт) Открывает и запирает дверь
ПУЛЬВЕРИЗЕТТЕ16 комфорт, натяжение
затвора двери.
Нажать и повернуть по часовой стрелке =
запереть дверь
Нажать и повернуть против часовой стрелки =
открыть дверь
D Загрузочная воронка на
двери Предназначен для загрузки измельчаемого
материала с крупностью зерна не более 20 мм; не
предназначен для хранения размалываемого
материала;
Предотвращает вылетание размалываемого
материала обратно из размольной камеры.
E Фильтрующий рукав О.fig Предотвращает повышение давления
воздуха, вызванного, вращением крестового
ударника и таким образом ускоряет
производительность.
F Приёмный сосуд 5 л О.fig Служит для сбора размолотого материала.
G Отжимной рычаг тормоза
двигателя При отведении рычага назад, отпускается
тормоз двигателя, что позволяет вручную
вращать крестовину ударника при чистке
камеры или смене ударных элементов.
H Транспортировочный
рым-болт Предотвращает механические или
электрические повреждения при
транспортировке.
I Юстировочные винты
на раме Позволяют выровнять положение станины на
неровной поверхности.
Когда винты вывернуты, через открывшиеся
отверстия можно прикрепить станину к полу
(болты диаметром не более 10мм)
