Автомобильный охранный комплекс “MONGOOSE” Модель AMG 800 C/M
;
;
;
;
; СИНИЙ ПРОВОД
“ 0.3А” выход для организации двушагового отпирания дверей. На этом
проводе появляется сигнал при двукратном нажатии на кнопку 2 пульта.
Дополнительный 6 контактный разъем.
Провода для устройств запирания дверей.
Система Mongoose AMG 800 C/M поставляется с универсальной систе
мой запирания дверей, имеющей шесть проводов. Смотри приложенные
диаграммы, на которых показаны схемы соединений для негативного уп
равления, позитивного управления, установки новых приводов и пневма
тического привода.
СЕРЫЙ/КРАСНЫЙ ПРОВОД
реле запирания общий контакт
КРАСНЫЙ/ЖЕЛТЫЙ ПРОВОД
реле запирания разомкнутый контакт
СЕРЫЙ/ЖЕЛТЫЙ ПРОВОД
реле запирания замкнутый контакт
ГОЛУБОЙ/ЖЕЛТЫЙ ПРОВОД
реле отпирания замкнутый контакт
КРАСНЫЙ/ЧЕРНЫЙ ПРОВОД
реле отпирания разомкнутый контакт
ГОЛУБОЙ/КРАСНЫЙ ПРОВОД
реле отпирания общий контакт
Система с Отрицательным Импульсным
Управлением Центральным Замком
1 . Найти провод запирающего сигнала (LOCK) автомобиля и подсоеди
нить к нему CЕРЫЙ/КРАСНЫЙ провод системы AMG 800 C/M.
2. Найти провод отпирающего сигнала (UNLOCK) автомобиля и подсое
динить к нему СИНИЙ/КРАСНЫЙ провод системы AMG 800 C/M.
3. Соединить вместе КРАСНЫЙ/ЖЁЛТЫЙ и КРАСНЫЙ/ЧЁРНЫЙ про
вода и подсоединить на корпус.
4 . Отрезать СИНИЙ/ЖЁЛТЫЙ и СЕРЫЙ/ЖЁЛТЫЙ провода, т.к. они
не требуются при данном типе соединения.

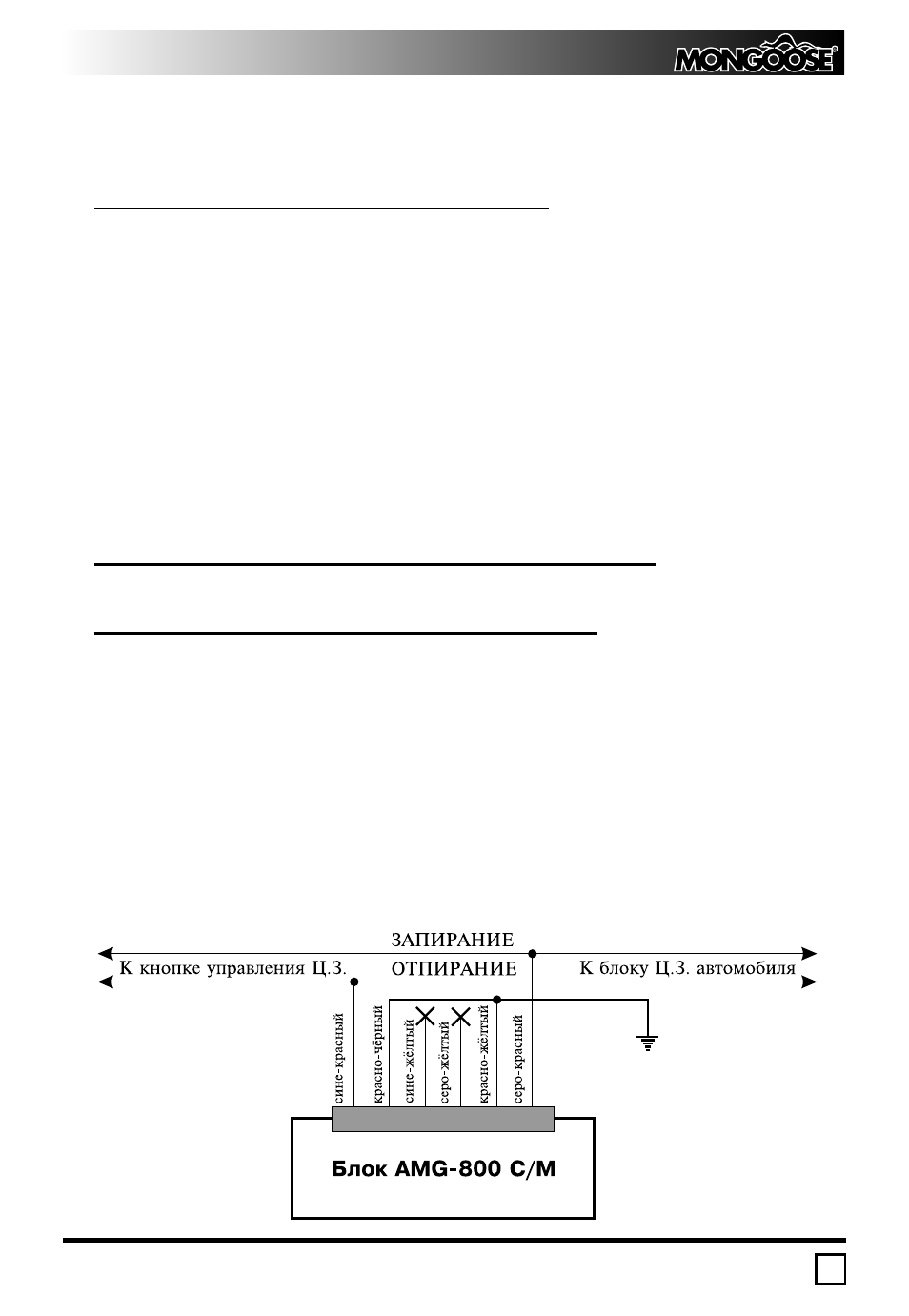

Схема системы с отрицательным импульсным управлением
центральным замком.
5
