* Изменения только в заголовках. Сами схемы остались прежними.

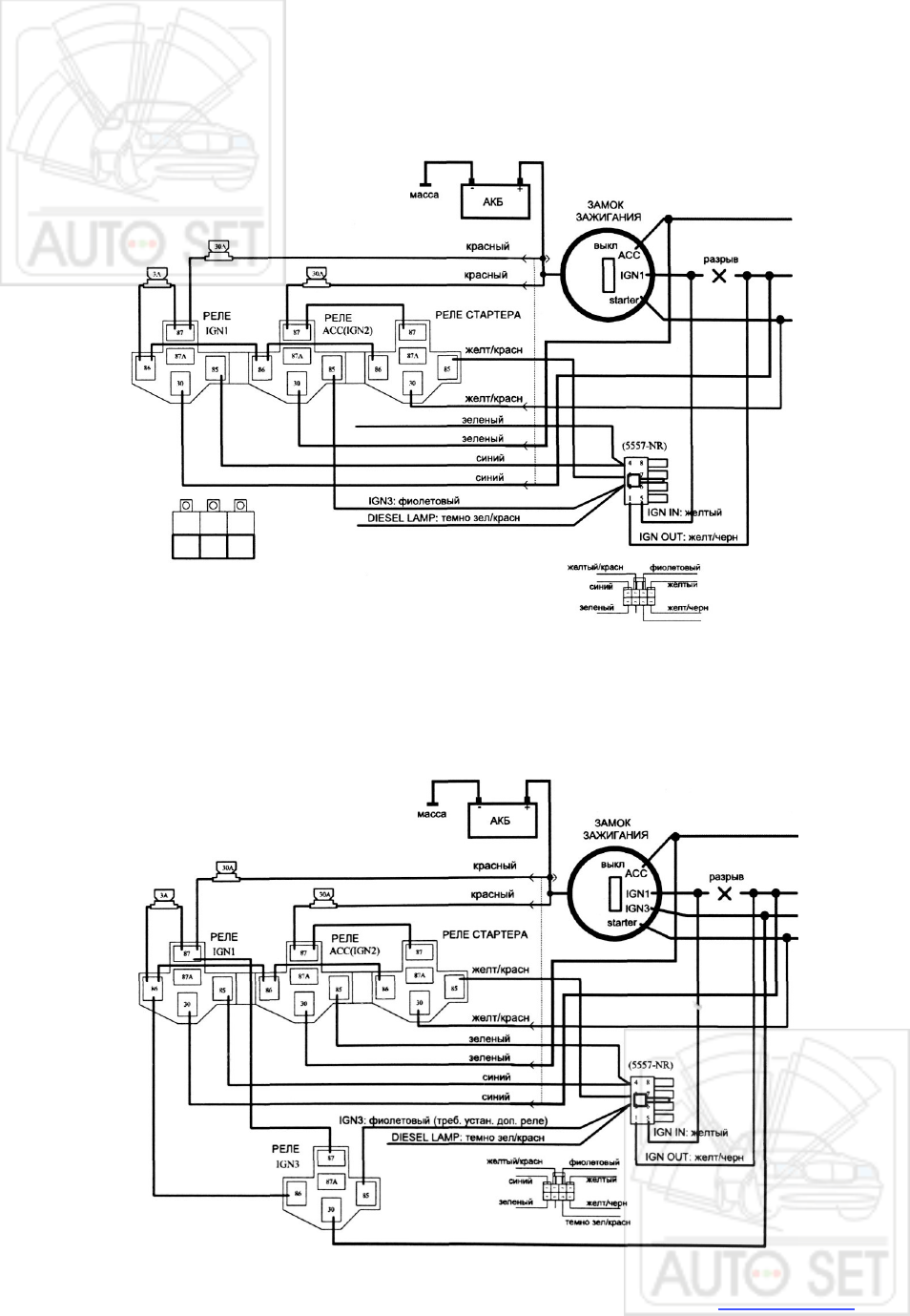

СХЕМА СОЕДИНЕНИЙ В РЕЖИМЕ АВТОЗАПУСКА С ИСПОЛЬЗОВАНИЕМ
ЛИНИИ УПРАВЛЕНИЯ IGN3 АСС (вместо линии IGN2 АСС)
темно зел/красн
Схема 3.
СХЕМА СОЕДИНЕНИЙ В РЕЖИМЕ АВТОЗАПУСКА С ИСПОЛЬЗОВАНИЕМ
ДОПОЛНИТЕЛЬНОЙ ЛИНИИ ЗАЖИГАНИЯ IGN3
* Провод "IGN OUT" - дополнительный выходной провод зажигания для использования режима турботаймера без автозапуска,
а также для обеспечения резервным питанием цепь зажигания автомобиля IGN1 с током до 5 А.
Схема 2.
