® Сборочный винт (4)
© Сборочный винт (2)
(Е) Крышка
ТВ15гВ30092
М5х 15
(в) Сборочный винт (4)
М4х 10
(поставляется с крышкой®)
© Кронштейн
ТВ15гА30091
ТВ152Х0219
(ТХ-1Р420Т50)
ТВ152Х0249
(ТХ-LR47DТ50)
© Основание
М4х 10
■О
5
X
0)
1э
ф
N
X
о
3
X
1э
о
3
§
X
X
н
ф
3
сг
X
т
ф
3
■о
X
X
0)
1э
3
ф
N
X
о
3
X
■ Подготовка
Выньте основание и телевизор из упаковочной коробки, и поместите
телевизор на рабочий стол областью экрана вниз на чистую мягкую ткань
(одеяло и т. п.).
Используйте прочный стол, размер которого превышает размер
телевизора.
Не держите телевизор за область экрана.
Будьте аккуратны, не поцарапайте или не сломайте телевизор.

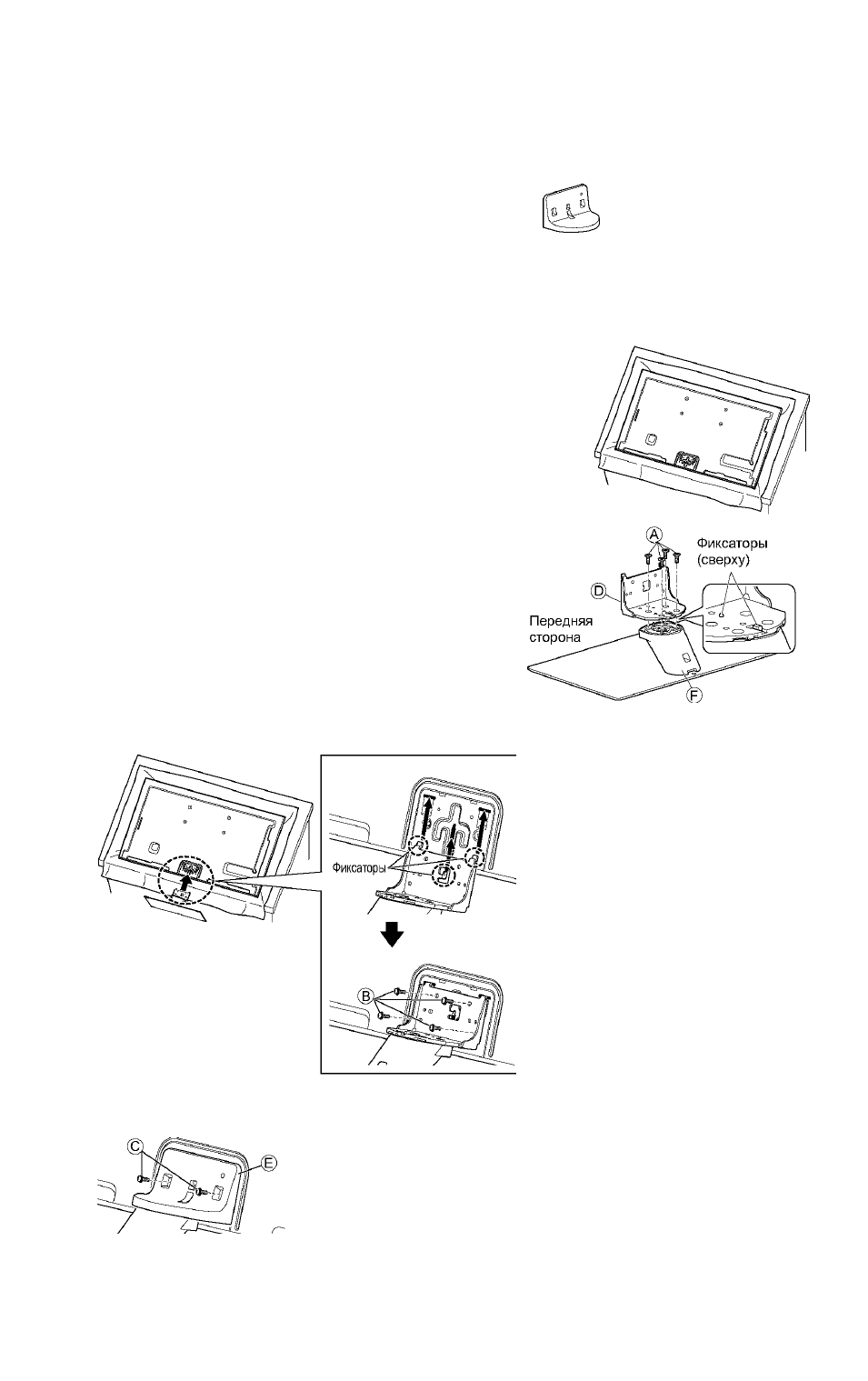

■ Сборка подставки
Вставьте кронштейн® в выступы на корпусе телевизора®, и
затем надежно закрепите его с помощью сборочных винтов ®
Прикладываниеусилия ксборочным винтам в неправильном
направлении приведет к повреждению резьбы.
Удерживайте кронштейн, чтобы он не упал.
■ Закрепление блока телевизора
1 Установитеоснование
Выровняйте 3 выступа в кронштейне с
отверстиями в задней части телевизора
и закрепите.
Убедитесь, что центральный выступ
находится в соответствующем
отверстии в телевизоре. Установите
кронштейн, при этом стрелки Ц|) на
телевизоре и кронштейне должны
совпадать.
Затяните четыре сборочных винта®
сперва слабо, затем до упора, чтобы
надежно их закрепить.
2 Прикрепление крышки
Установите крышку® и надежно зафиксируйте ее с помощью сборочных винтов®.
