32 мм
Устройствадля записи или воспроизведения
■ Карта SD
(для воспроизведения на медиапроигрывателе)
Формат карты: карта SDXC - exFAT карта SDHC / карта SD - FAT16 или FAT32
Совместимые типы карт (максимальная емкость): карта SDXC (64 Гб),
карта SDHC (32 Гб), карта SD (2 Гб),
карта mini-SD (2 Гб) (для карты mini-
s
D требуется адаптер)
• Если используется карта miniSD, вставляйте / вынимайте ее вместе с адаптером.
• Проверьте последнюю информацию о типе карт на следующем веб-сайте.
(только на английском языке)
Используйте карту sD, которая отвечает стандартам SD. Иначе это может привести к
неисправности телевизора.
■ Флеш-память USB
(для воспроизведения на медиапроигрывателе)
Формат флеш-памяти USB: FAT16, FAT32 или exFAT
USB HDD-устройство, отформатированное с помощью ПК, не поддерживается медиапроигрывателем.
24 мм
( Примечание )
• Данные, измененные с помощью ПК, могут не отображаться.
Не извлекайте устройство, когда телевизор считывает данные (это может повредить устройство или
телевизор).
Не прикасайтесь к разъемам на устройстве.
• Не подвергайте устройство воздействию сильного давления или ударам.
• Вставляйте устройство в правильном направлении (в противном случае это может привести к повреждению
устройства или телевизора).
Электрические помехи, статическое электричество или неправильная эксплуатация могут повредить данные
или устройство.
Регулярно выполняйте резервное копирование в случае плохих или поврежденных данных или
неправильной работы телевизора.
(Компания Panasonic не несет ответственности ни за какие ухудшения или повреждения записанных данных.)
S
Z
-8-
о
■о
S
0)
£
S

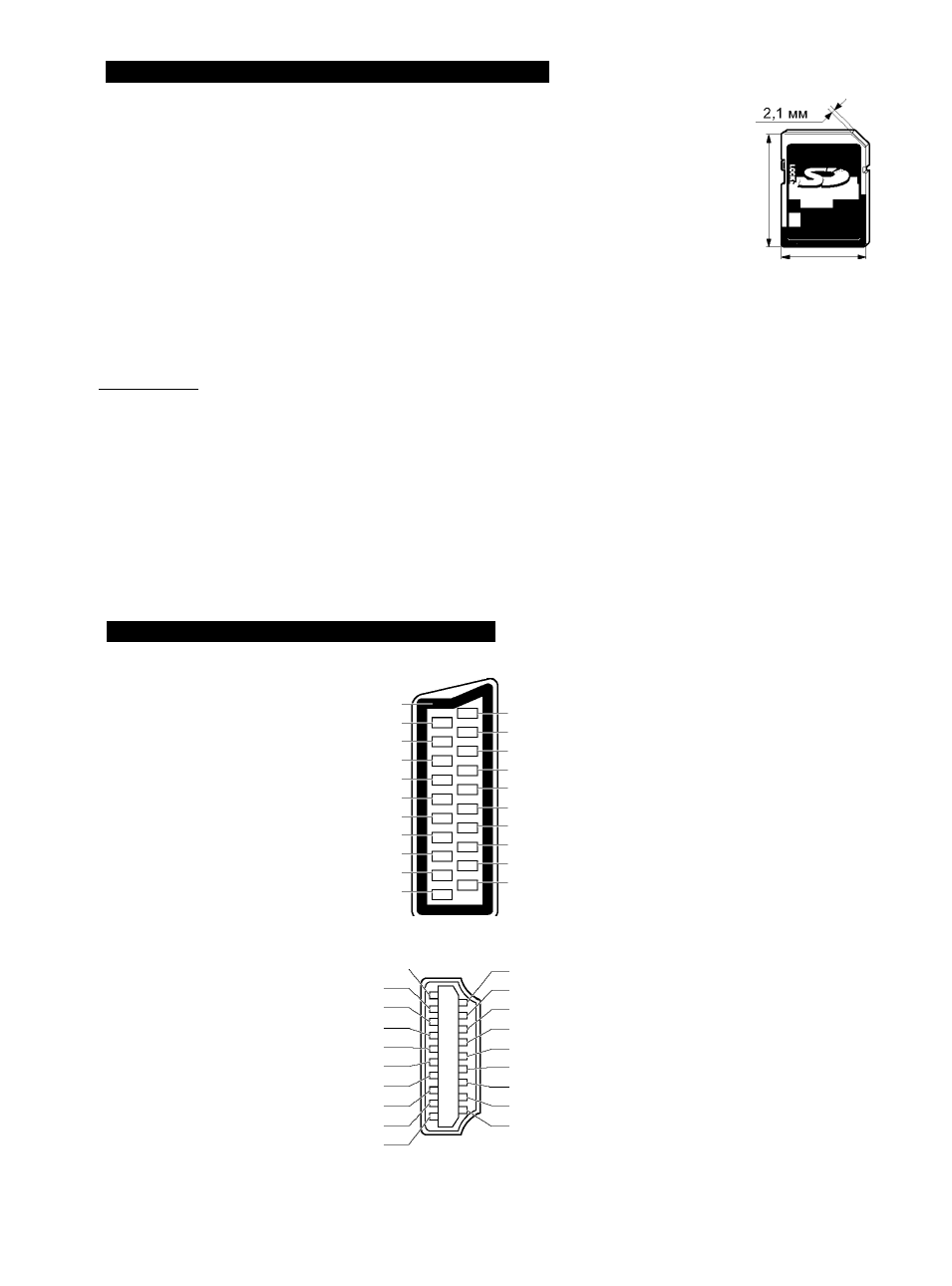

Информация о pa3beMaxSCART и HDMI
Разъем AV1 SCART (RGB, VIDEO, Q-Link)
Разъем земля 21
СУВЗ выход (видео) 19
СУВЗ земля 17
Красный вход 15
Красный земля 13
Зеленый вход 11
Зеленый земля 9
Синий вход 7
Синий земля 5
Аудио выход (Л) 3
Аудио выход (П) 1
Разъем HDMI
Детектор “горячего” подключения 19
ЗаземлениеССС/СЕС 17
СигналЗСГ 15
СигналСЕС 13
Экран тактовой частоты сигнала TMD3 11
Сигнал TMD3DataO- 9
Сигнал TMD3DataO+ 7
Экран сигнала TMD3 Data1 5
Сигнал TMD3 Data2- 3
Сигнал TMD3 Data2+ 1
20 CyBS вход (видео)
18 Состояние RGB земля
16 Состояние RGB
14 Земля
12 -
10 Данные Q-Link
8 Состояние CyBS
6 Аудио вход (Л)
4 Аудио земля
2 Аудио вход (П)
18 Питание +5 В
16 Сигнал ЗЭА
14 Служба
12 Тактоваячастота ТМЭЗ-
10 Тактоваячастота ТМЭЗ+
8 Экран сигнала ТМЭЗ Data0
6 Сигнал ТМЭЗ Data1-
4 Сигнал ТМЭЗ Data1 +
2 Экран сигнала ТМЭЗ Data2
88
