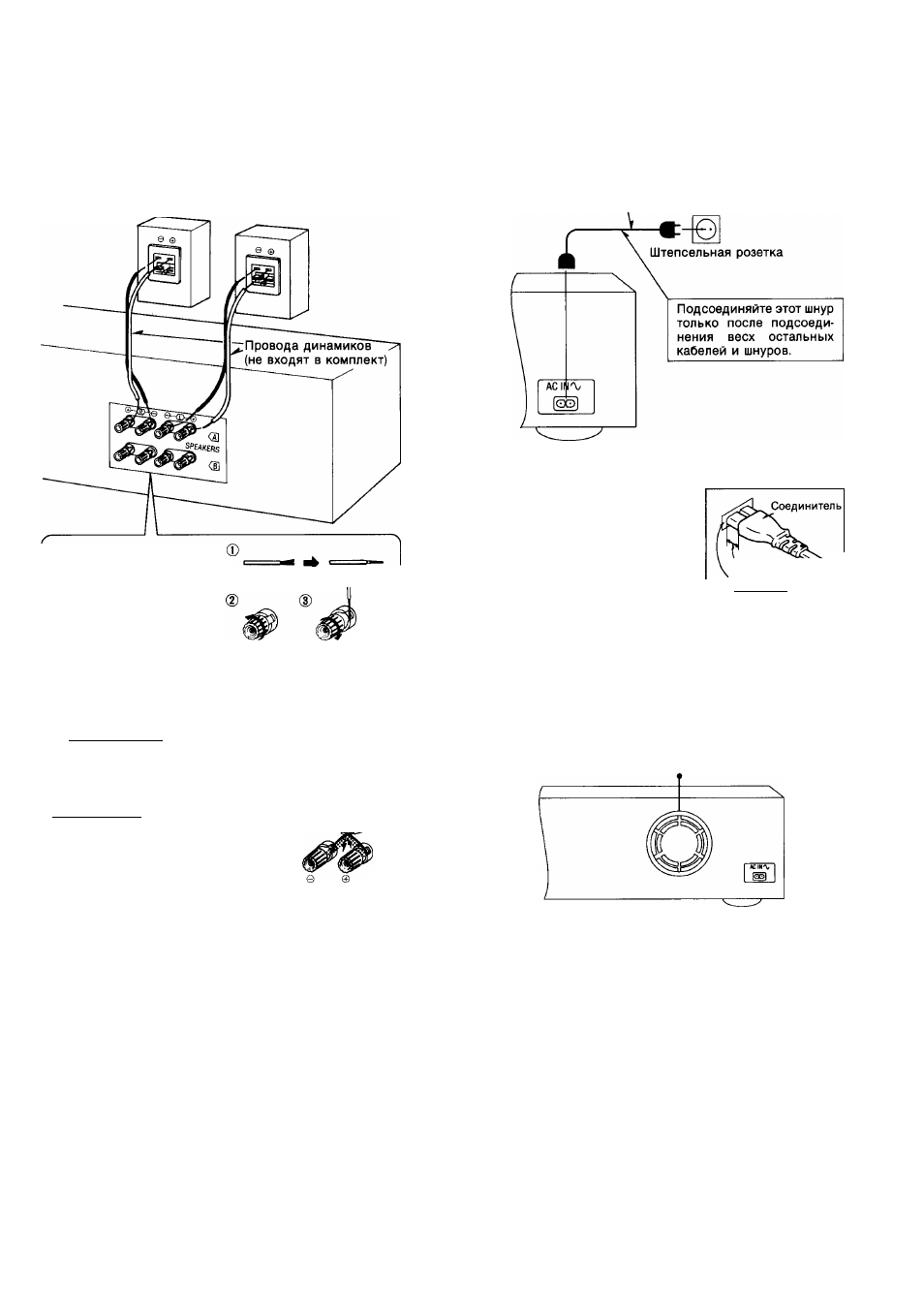

Подсоединение динамиков
Подсоединение сетевого шнура
Правый динамик Левый динамик
(не входит в
(не входит в
комплект)
комплект)
10мм Перекрутите
ф Снимите часть
наружной изоляции
и перекрутите
центральный
проводник.
@ Поверните налево до
упора.
(3) Вставьте провод и поверните направо до упора.
Потяните шнур, чтобы убедиться в надежности
подсоединения.
I Примечание: \ Обязательно лодсоединяйте положите
льные (■^) шнуры к положительным (+)
разъемам, а отрицательные (-) шнуры к
отрицательным (-) разъемам.
¡Примечание:]
Во избежание повреждения схемы не
закорачивайте положительные (-ь) и
отрицательные (-) провода динами
ков.
Сетевой шнур
(входит в комплект)
Установка соединителя
Даже если соединитель полностью
вставлен в гнездо, то в зависимо
сти от типа используемой розетки
передняя часть соединителя может
выступать,
как
показано
на
рисунке.
Однако
это
не
препятствует
эксплуатации аппарата.
Прибл. 6 мм
VВходная розетка
аппарата
о вентиляторе охлаждения
Вентилятор охлаждения предназначен только для
работы при высоком уровне выходной мощности.
(Для некоторых стран вентилятор охлаждения не пре
дусматривается).
Вентилятор охлаждения
■ Разъемы “В”
Для подсоединения ко второй паре динамиков.
■ Импеданс динамиков
• При использовании только разъемов “А” или только
разъемов “В”: 4-16 Ом
•При одновременном использовании разъемов “А" и
разъемов “В”: 8-16 Ом
