шш>
НТ900

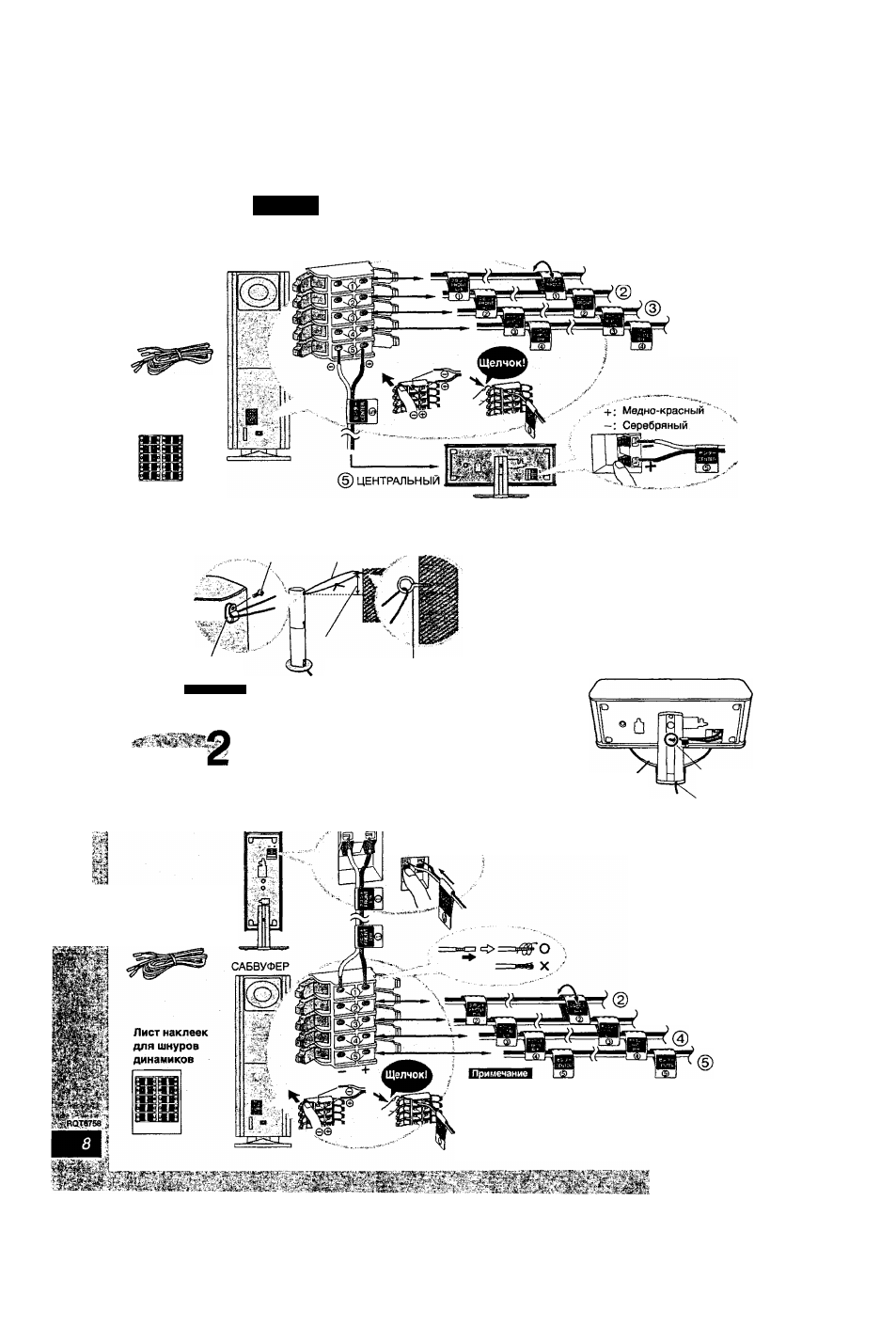

Подсоединение динамиков к сабвуферу
Прикрепите наклейки для шнуров динамиков, чтобы облегчить подсоединение,
САБВУФЕР
4-м шнур
Лист наклеек
для шнуров
динамиков
0 П^ЕДНИЙ (Л)
ПЕРЕДНИЙ (П)
ОКРУЖАЮЩЕГО
ЗВУЧАНИЯ (Л)
@ ОКРУЖАЮЩЕГО
ЗВУЧАНИЯ (П)
Предупреждение падения динамиков
Винт
Веревка (не прилагается)
4 Черные
винты
4 Зажимы
Зажим
Приблиз. 150 мм
Винт (не прилагается)
Примечание
Проконсультируйтесь с квалифицированным архитектором, когда Вы прикрепляете динамики
на стену. Неправильное прикрепление может привести к повреждению стены и динамиков.
НТ700
ПУНКТ,
Подсоединение динамиков к сабвуферу
Прикрепите наклейки для шнуров динамиков, чтобы облегчить подсоединение.
© ПЕРЕДНИЙ (Л) ,,.-£^С +;мейноГк;онйй
— ^Серебряный
Шнуры
динамиков
• ЗХ4-М шнуры
• 2x10-м шнуры
НТ700
Сохранение шнуров в
труднодоступном месте
Пропустите шнуры через отверстия
подставки, чтобы сохранять их в
труднодоступном месте.
Подставка
1 Пропустите шнур
через отверстие.
2 Пропустите через
вырез на
основании.
ПЕРЕДНИЙ (П)
(3)
ОКРУЖАЮЩЕГО
ЗВУЧАНИЯ (Л)
ОКРУЖАЮЩЕГО
ЗВУЧАНИЯ(П)
ЦЕНТРАЛЬНЫЙ
Никогда не закорачивайте положительные (ч-) и
отрицательные (-) провода динамиков.
Убедитесь, что Вы подсоединяете положительные (медно-
красные) провода только к положительным (-ь) разъемам и
отрицательные (серебряные) провода только к
отрицательным (-) разъемам.
Неправильное соединение может повредить динамики.
