Leica mojoRTK, Установка оборудования
37
Подключение
кабелей
2. Протащите через установленное крепление все кабеля, которые будут
подключаться к консоли.

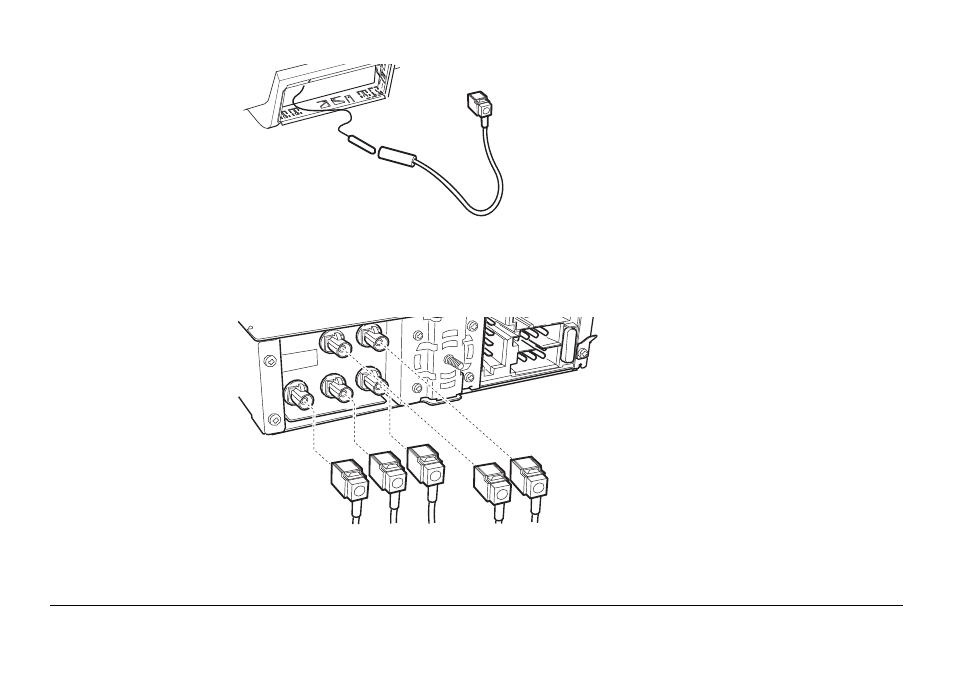

3. Подключите все антенные кабеля к консоли:
1. Вытяните кабель AM/FM анте-
нны транспортного средства из
слота и подключите его к кабе-
лю с адаптером, который
поставляется в комплекте
mojoRTK.
a)
Черный разъем с кабелем от
AM/FM антенны
b)
Красный разъем с кабелем от
красной штыревой антенны
c)
Фиолетовый разъем с кабелем
от черной штыревой антенны
d)
Синий разъем с кабелем от
черной GPS антенны
e)
Зеленый разъем с кабелем от
красной GPS антенны
mojoRTK_029
mojoRTK_030
a
b
c
d
e
