Принадлежности
Измерительные
принадлежности
Оптический визир (667478)
Для лучшего визирования при
работе на улице. Для
высокоточного визирования на
больших расстояниях.
(многократное увеличение).
Носится в чехле на ремне.
Очки для лазерного пятна
(723777) Очки из красного
стекла служат для улучшения
наблюдения лазерного пятна в
светлых внутренних помещениях
или на улице прибл. до 10 - 12 м.
Визирная пластина 563875
(DIN C6) / Визирная пластина
723385 (DIN A4)
На плохо отражающих
поверхностях используйте белую
сторону при расстояниях до 40 -
50 м, при больших расстояниях
используйте коричневую сторону
со специальным отражающим
слоем.
Комплект визирных пластин
(723774) При работах внутри
помещений. Пластины можно
приколоть либо приклеить.
Размеры визирных пластин: 73 x
98 мм / 147 x 98 мм
Уровень (667158)
Для горизонтального и
вертикального визирования.
Например, если пол или стена
имеют большие неровности.
Перекрестие
оптического
визира
Лазерное
пятно
34 mm
Пожалуйста, скопируйте
вспомогательную марку в
масштабе 1:1.
PD-Z61

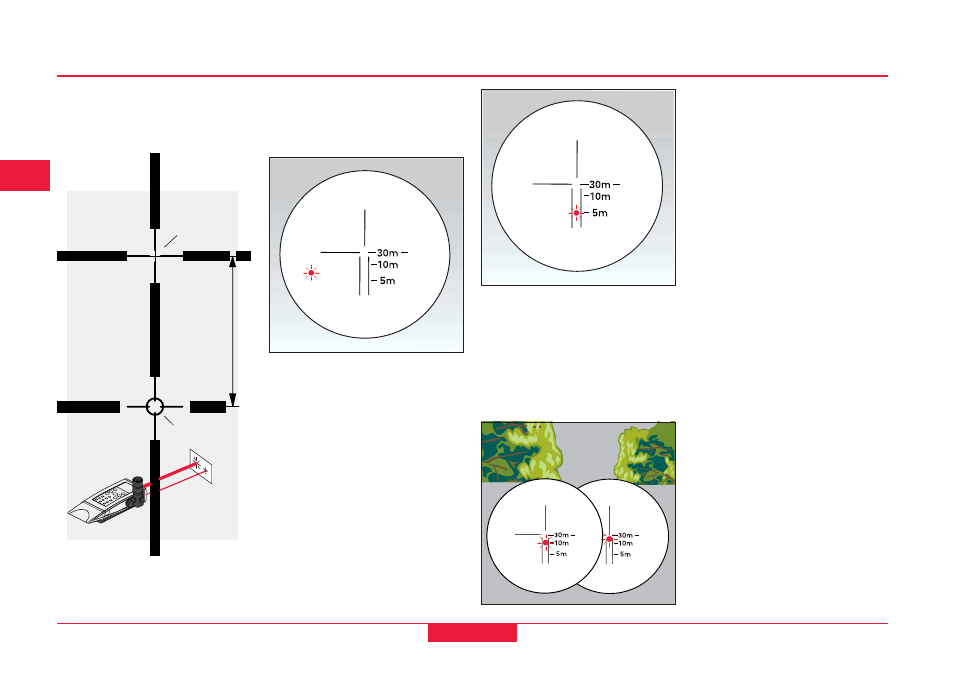

4. Медленным вращением
окуляра добейтесь четкого
изображения лазерного
пятна и перекрестия.
5. Отрегулируйте положение
лазерного пятна двумя
юстировочными винтами на
оптическом визире (боковое
и вертикальное
перемещение).
Пример: Вы стоите на
расстоянии 5 м от стены ( ± 0.5
м). Установите лазерное пятно
по центру, точно около
обозначения 5 м.
При работе время от времени
проверяйте юстировку. (В
полутеневой зоне около 10-15 м).
При визировании можете
использовать красный
светофильтр (улучшает
видимость).
PD-Z57
PD-Z59
PD-Z60
Полевые измерения, Продолжение
