Инструкция по эксплуатации Scher-Khan Magicar A ustanovka
Страница 19
54
РУКОВОДСТВО ПО УСТАНОВКЕ
МЕНЮ ПРОГРАММИРУЕМЫХ ФУНКЦИЙ №2
[УДЕРЖАНИЕ КНОПОК (I+ IV) В ТЕЧЕНИЕ 2-Х СЕКУНД]
№
Функция
Кнопка (I)]
(завод. знач.)
[Кнопка (II)]
[Кнопка (III)]
[Кнопка (IV)]
2-1
Световая сигнализация
при срабатывании
предупредитель-
ной зоны датчика удара
Есть
Нет
—
—
2-2
Задержка принятия под
охрану датчиков дверей
0.5 сек.
5 сек.
45 сек.
Автоматически, как
только погаснет
салонный свет
2-3
Длительность импульса
отпирания замка
багажника
0.5 сек.
4 сек.
—
—
2-4
Длительность
импульсов управления
центральным замком
(открытие/закрытие)
0.5 сек./ 0.5 сек.
3.5 сек./ 3.5 сек
0.5 сек./ 20 сек.
3.5 сек./ 20 сек.
2-5
Двойной импульс
отпирания замков
дверей
Нет
Есть (только
0.5 сек.)
—
—
2-6
Двойной импульс
запирания замков дверей
Нет
Есть (только
0.5 сек.)
—
—
2-7
Тип реле блокировки
НЗ
НР
—
—
2-8
Длительность импульса
на доп. канале 1
1 сек.
15 сек.
30 сек.
Триггер
2-9
Длительность импульса
на доп. канале 2
1 сек.
15 сек
30 сек.
Триггер
2-10
Событие для включения
дополнительного
канала 1
Только
нажатие
кнопок (I+III)
Постановка в режим
охраны или нажатие
кнопок (I+ III)
Снятие с охраны
или нажатие
кнопок (I+ III)
По завершении
дистанционного
запуска или нажатие
кнопок (I+ III)
2-11
Событие для включения
«дополнительного
канала 2»
Только
нажатие
кнопок (II+III)
Успешный
дистанционный
запуск двигателя
или нажатие кнопок
(II+III)
Попытка
дист. запуска
двигателя или
нажатие кнопок
(II+III)
Отпирание замков
пассажирских дверей
2-12
Минимальное время
вращения стартера
0.6 сек
0.8 сек.
1.2 сек.
2 сек.
SCHER-KHAN MAGICAR A
19
• Питание для автономной сирены можно взять с красного провода
питания в разъеме CN1 после предохранителя 30А
• Надежно подсоедините чёрный провод сирены к МАССЕ

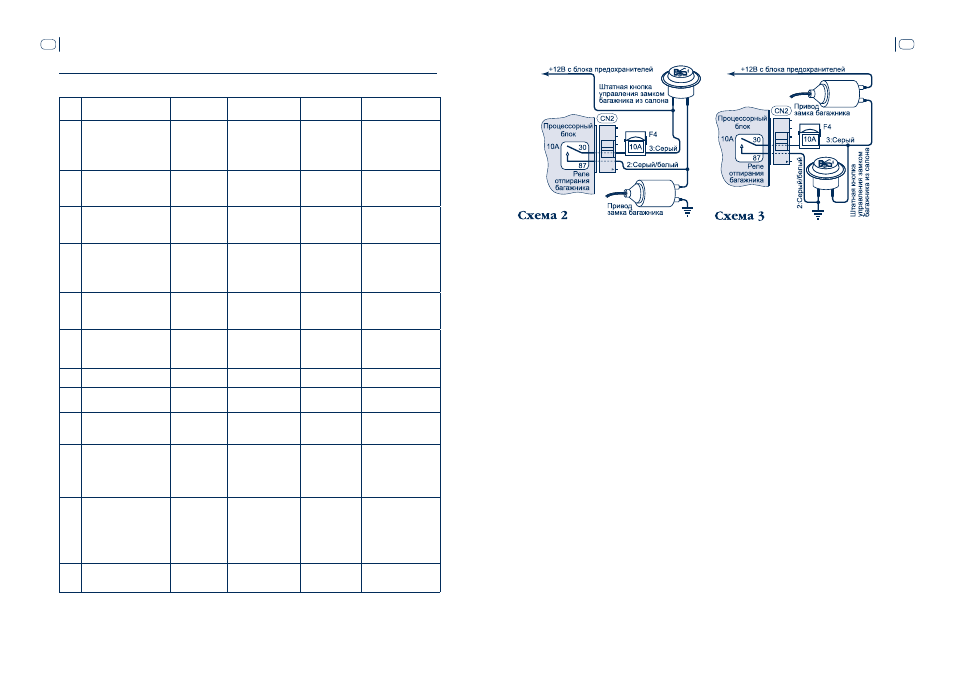

2. Серый/белый провод: выход на электропривод замка
багажника, контакт №30 внутреннего реле управления
замком багажника, (10А)
Этот провод подключается к электроприводу управления замком
багажника. Сигнал на этом проводе может быть как положительным, так
и отрицательным, в зависимости от подключения серого провода. Это
контакт №30 внутреннего реле управления замком багажника.
Подключите серый/белый провод к электроприводу замка багажника или
кнопке отпирания багажника из салона автомобиля. Длительность сигнала
зависит от значения программируемой функции 2-3 (см. стр. 54, 58).
Заводское значение 0.5 сек.
3. Серый провод: вход, контакт №87 внутреннего реле
управления замком багажника, (10А)
Этот провод обеспечивает питание для линии управления замком
багажника. Это контакт №87 внутреннего реле управления замком
багажника.
Подключите серый провод к массе или питанию. Провод защищен
предохранителем, рассчитанным на ток не более 10А.
