4. Соединение проводов разъема центрального замка
1. Синий провод - центральный контакт реле открывания центрального
замка.
2. Сине-серый провод- нормально разомкнутый контакт реле открывания
центрального замка.
3. Сине-черный провод - нормально замкнутый контакт реле открывания
центрального замка.
4. Зеленый провод - центральный контакт реле закрывания центрального
замка.
5. Зелено-серый провод - нормально разомкнутый контакт реле закрыва-
ния центрального замка.
6. Зелено-черный провод - нормально замкнутый контакт реле закрыва-
ния центрального замка.
5. Соединение проводов основного разъема
1. Черный провод - “-” системы. Обеспечте прочный уверенный контакт.
2. Синий провод - провод включения салонного освещения или поднятия
стёкол.
-300мА при снятии/постановке системы в охрану (программируется).
3. Черно-красный провод - выход IGN 3.
-300мА во время процедуры дистанционного запуска, для
организации дополнительных цепей зажигания. Этот провод может
понадобится если на замке зажигания а/м на который устанавливается
система более двух цепей зажигания или для активизации модулей
обхода иммобилайзеров.
4. Черно-желтый провод - провод реле блокировки стартера.
-300мА после постановки системы в режим охраны и/или процедуры
дистанционного запуска и/или в режиме “Anti-hijack”.
Внимание!
Реле блокировки должно быть использовано только для блокировки стартера,
что исключит возможность остановки двигателя во время движения.

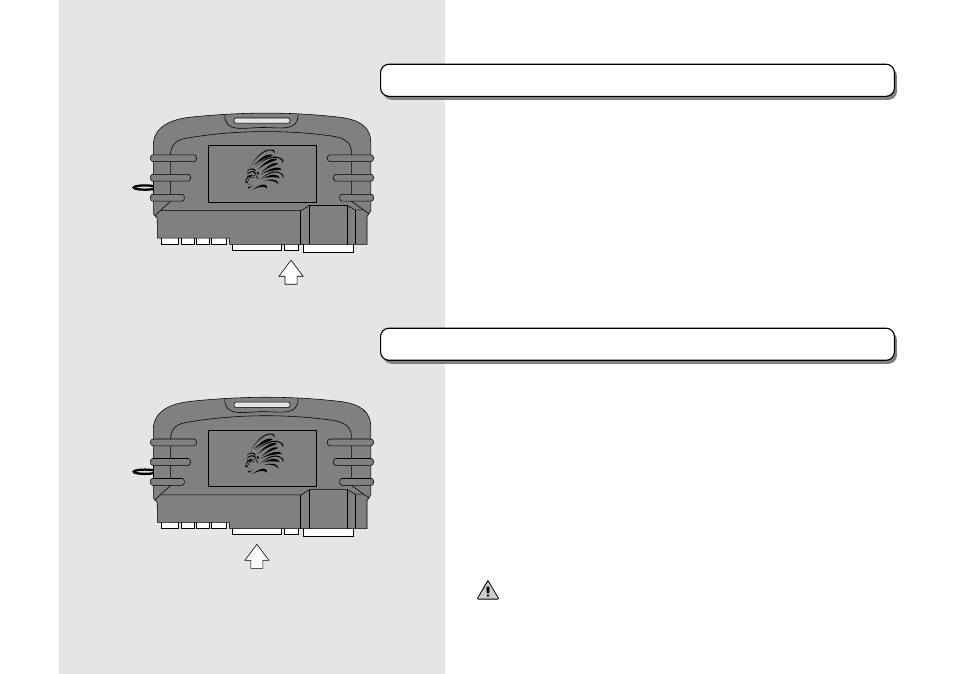

TOMAHAWK
®
Разъем подключения
центрального замка
6 PIN
TOMAHAWK
®
Основной разъем
18 PIN
