Подсоединения
в этом разделе показано, как подсоединить ВКМ к антенне, телевизору и тд.
Если ВКМ включен после распаковки и
подсоединения антенного кабеля и
сетевого шнура, то режим
автоматической настройки после
включения начинается автоматически.

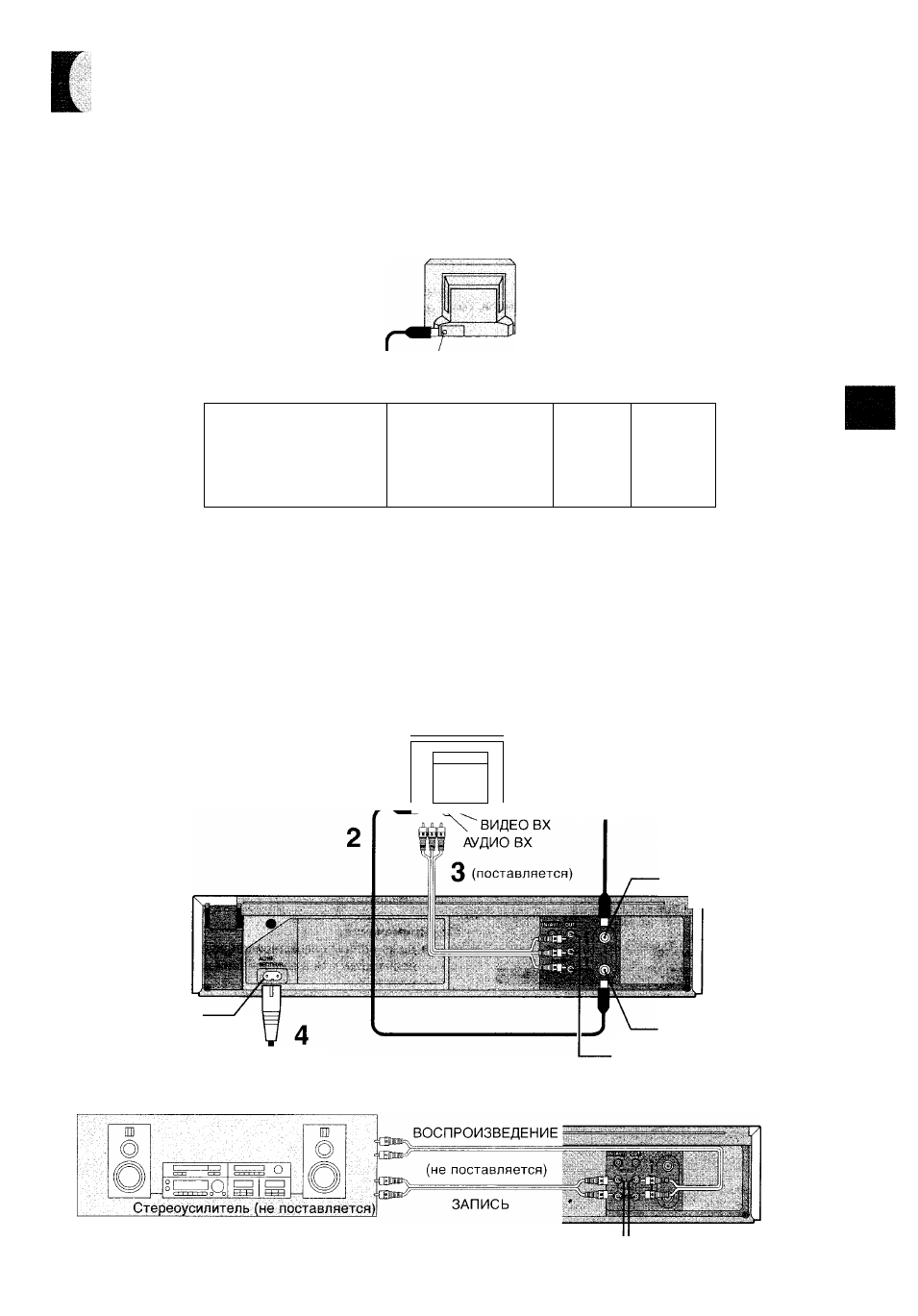

Основные подсоединения
Следующие подсоединения требуются
для записи и воспроизведения
видеокассеты через ТВ.
Телевизор
(не поставляется)
Входное гнездо
переменного тока ф
Антенный разъем
Антенна (не поставляется)
1
Антенное входное
гнездо ф
............
Н
ш
У ' J 1
......
-№¿1,. i ■/4 'sCK
Антенное выходное
гнездо ф
си
0Q
О
з:
Подсоединение к ТВ, используя аудио/видео входные гнезда
Установите РЧ выходной канал ВКМ в
положение“----- ” (RF OFF), если ВКМ
подсоединен к ТВ через аудио/видео кабель.
(См. стр. 8.)
Телевизор
(не поставляется)
Антенный
разъем \
у-----------------ч
, '
Антенна (не поставляется)
1
Антенное входное
гнездо ф
371
Входное гнездо
переменного тока ф
К сети питания
Подсоединение к стереоусилителю
Антенное выходное
гнездо ф
АУДИО ВЫХ ф / ВИДЕО ВЫХ ф
АУДИО ВХ ф —11— АУДИО ВЫХ ф
