Подсоединения

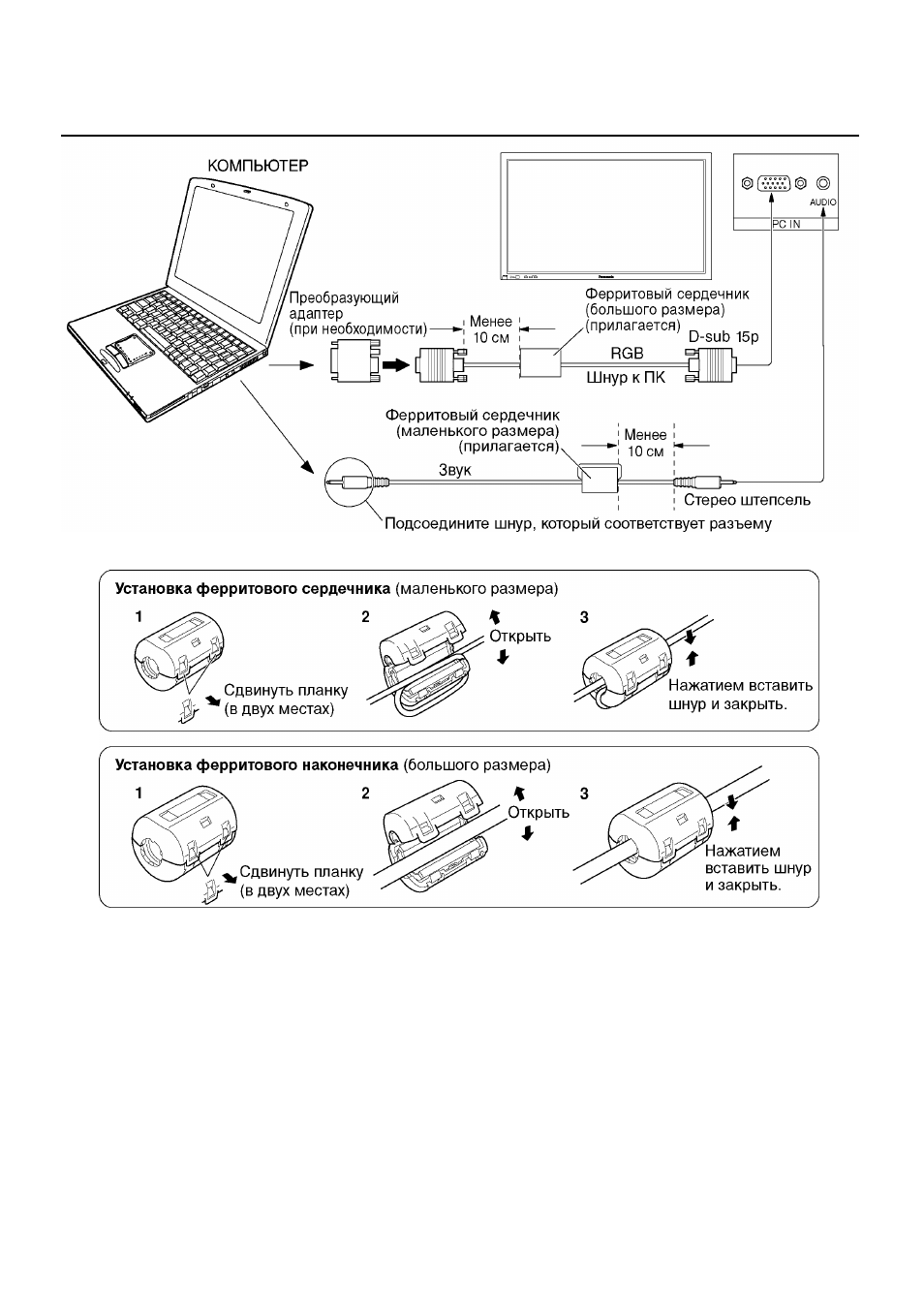

Подсоединение разъемов входа с ПК
аудиовыхода компьютера.
Примечания:
(1) Приемлемые компьютерные сигналы - с частотой горизонтальной развертки от 15,6 до 110 кГц и
частотой вертикальной развертки от 48 до 120 Гц. (Впрочем, изображение не будет правильно
отображаться, если сигнал превышает 1.200 строк).
(2) Максимальное разрешение дисплея = 768
х
768 точек (TH-42PHW5) / 1.024
х
768 точек (TH-50PHW5),
когда отношение установлено в “4:3”, и 1.024
х
768 точек (TH-42PHW5) / 1.366
х
768 точек (TH-50PHW5),
когда отношение установлено в “16:9”. Если разрешение дисплея превышает эти максимальные
значения, он может не отображать детали с достаточной четкостью.
(3) Разъемы входа с ПК являются □□С1/2В-совместимыми. Если подключаемый компьютер не □□С1/2В-
совместимый, Вам понадобится на время подсоединения изменить настройки компьютера.
(4) Некоторые модели ПК не могут быть подключены к телевизору.
(5) При использовании компьютеров с разъемом ОСЗ/У, совместимым с разъемом О-зиб 15Р,
использование адаптера необязательно.
(6) Компьютер приведен на иллюстрации только с целью примера.
(7) Изображенная дополнительная аппаратура и шнуры не поставляются с этим телевизором.
(8) Не устанавливайте частоту горизонтальной и вертикальной развертки сигнала ПК выше или ниже
указанного диапазона частот.
13
