Подключение и настройка
при подключении видеомагнитофона к телевизору, в
котором предусмотрена функция [Q Link]*\
придерживайтесь инструкции.
Если в телевизоре предусмотрена функция [DATA
LOGIC]*^ [Easy Link]*^, [Megalogic]*'* или [SMARTLINKr^ и
он оборудован 21-контактным гнездом Scart, также
начинайте читать с этой страницы.
Подробные сведения о соединениях приведены также в
руководстве по эксплуатации телевизора.
- Если телевизор оборудован 21-контактным гнездом
Scart, обеспечивающим разделение сигнала Y/C,
установите переключатель [Normal/S-Video Output]
([Выход обычный/S-Video]) на задней панели
телевизора в положение [S-VIDEO OUT]. В этом случае
вы получите высокое качество изображения и
возможность использовать
21
-контактный кабель
Scart (не входит в комплект) для подключения
видеомагнитофона к телевизору.

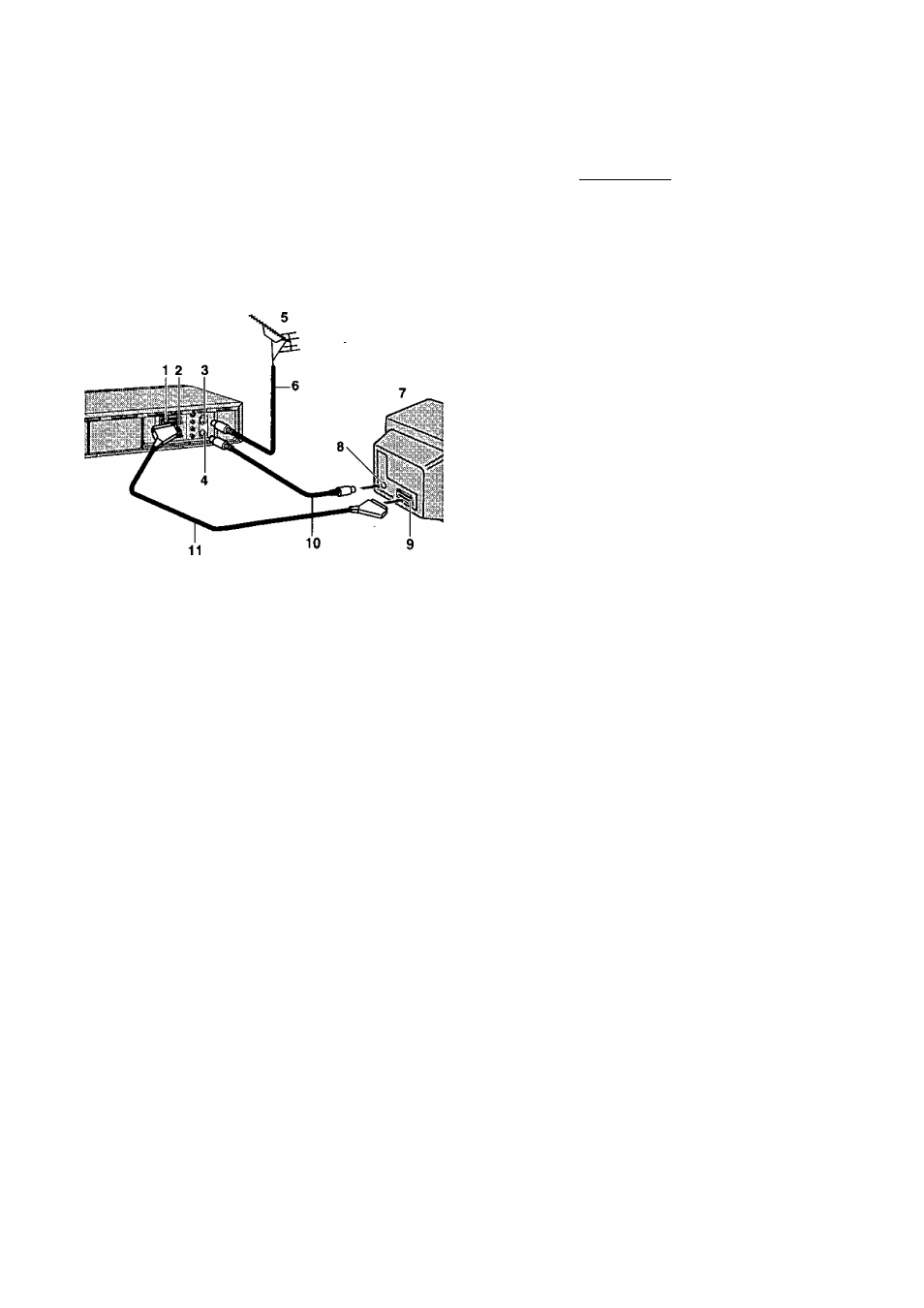

1 21-выводной разъем Scart AVI
2 Переключатель нормальный/
S-Video выход
3 Входное антенное гнездо
4 Выходное антенное гнездо
5 Антенна (не поставляется)
6 Антенный кабель
(не поставляется)
7 Телевизор, оснащенный функгдией
Q Link (не поставляется)
8 Входное антенное гнездо
9 21-выводной разъем Scart
10 Коаксиальный РЧ-кабель
(поставляется)
11 Кабель с полностью
подсоединенным 21 -выводным
разъемом Scart (не поставляется)
Советы;
- Q Unk - это усовершенствованная система,
выполняющая несколько удобных функций, например,
таких как автоматическое копирование данных
настройки всех доступных ТВ-станций в память
видеомагнитофона (так называемая функция
загрузки), если видеомагнитофон подсоединен к
телевизору при помощи кабеля с полностью
подсоединенным 21-выводным разъемом Scart (не
поставляется). В зависимости от изготовителя
функции, подобные Q Link, называются иначе и могут
работать с небольшими отличиями.
** [Q Link] - зарегистрированная торговая марка
компании Panasonic.
*
2
[DATA LOGIC] - зарегистрированная торговая
марка компании Metz.
*3[Easy Link] - зарегистрированная торговая марка
компании Phiiips.
[Megalogic] - зарегистрированная торговая марка
компании Grundig.
[SMARTLINK] - зарегистрированная торговая
марка компании Sony.
Подробные сведения можно получить, обратившись к
руководству по эксплуатации телевизора или
проконсультировавшись у дилера.
- В отличие от большинства поставляемых на рынок
кабелей с 21-выводным разъемом Scart каждый из 21
вывода одного разъема этого кабеля подсоединен к
согласующему выводу разъема на другом конце
кабеля.
