Подсоединения

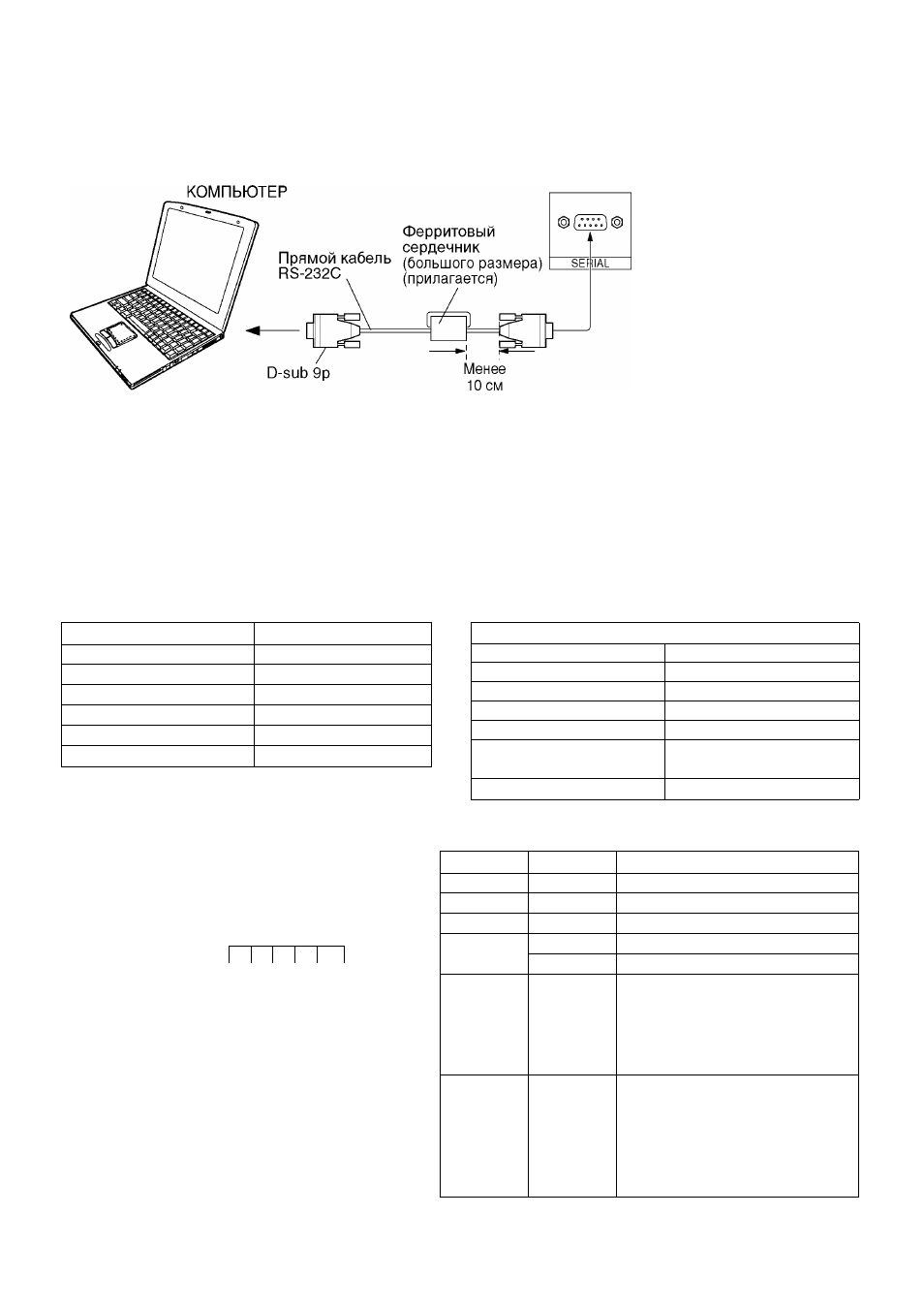

Подсоединение разъемов SERIAL
Разъем SERIAL используется для управления Плазменным дисплеем
с компьютера.
© © ® (9
© © @ ®
Расположение
штекеров для RS-232C
Установка ферритового
сердечника
(большого размера)
Ч
Открыть
I
Примечания:
(1) Используйте шнур RS-232C, чтобы подключить компьютер к Плазменному дисплею.
(2) Компьютер приведен на иллюстрации только с целью примера.
(3) Изображенная дополнительная аппаратура и шнуры не поставляются с этим телевизором.
Разъем SERIAL отвечает спецификации интерфейса RS-232C, поэтому Плазменный дисплей может
управляться с компьютера, который подключен к этому разъему.
На компьютере потребуется установить программное обеспечение, которое позволяет отправку и
получение управляющих данных, удовлетворяющих нижеприведенным условиям. Для создания
программы используйте такое компьютерное приложение, как язык программирования. За подробностями
обращайтесь к документации для компьютерного приложения.
Параметры коммуникации
Уровень сигнала Совместимый с RS-232C
Метод синхронизации Асинхронный
Частота передачи 9600 бит/с
Проверка четности Отсутствует
Длина символа 8 бит
Стоп-бит 1 бит
Регулирование потока -
Таблица преобразования RS-232C
9-штекерный материнский разъем D-sub Подробности
d) R X D
d) T X D
© GND
4 • ©
Не используются
©
^ Замкнуты
® • © NC
О сновной ф ормат для управляю щ их данны х
Передача управляющих данных с компьютера
начинается сигналом 51Х, за которым следует
команда, параметры и, в завершении, сигнал
ЕТХ. При отсутствии параметров, сигнал
параметра может не посылаться.
Команда
STX C1 C2 C3 P1 P2 P3 P4 P5 ETX
'-Старт 3-символьная (1-5 байт)
(02h) команда (3 байта)
(03h)
Примечания:
(1) При передаче нескольких команд обеспечьте
ожидание ответа после первой команды
перед отсылкой следующей команды.
(2) Если по ошибке отправлена неверная
команда, аппарат вернет на компьютер
команду “ЕР401”.
т ^
'-ДвоеточийПараметр(ы) '-Конец
Команда Параметр Описание
PON Нет Включить питание
POF Нет Выключить питание
AVL ** Громкость 00-63
AMT
0 Бесшумный режим ВЫКЛ
1 Бесшумный режим ВКЛ
IIS Нет Выбор входа (перекл.)
VID Режим AV
YP1 Режим Component/RGB (обрабатывает
сигналы Y/P
b
/P
r
или RGB)
RG1 Режим ПК
DAM Нет Выбор режима экрана (перекл.)
NORM 4 : 3
ZOOM Масштаб
FULL 16 : 9
JUST Точно
SELF Panasonic Auto
При отключенном питании данный дисплей реагирует
только на команду PON.
