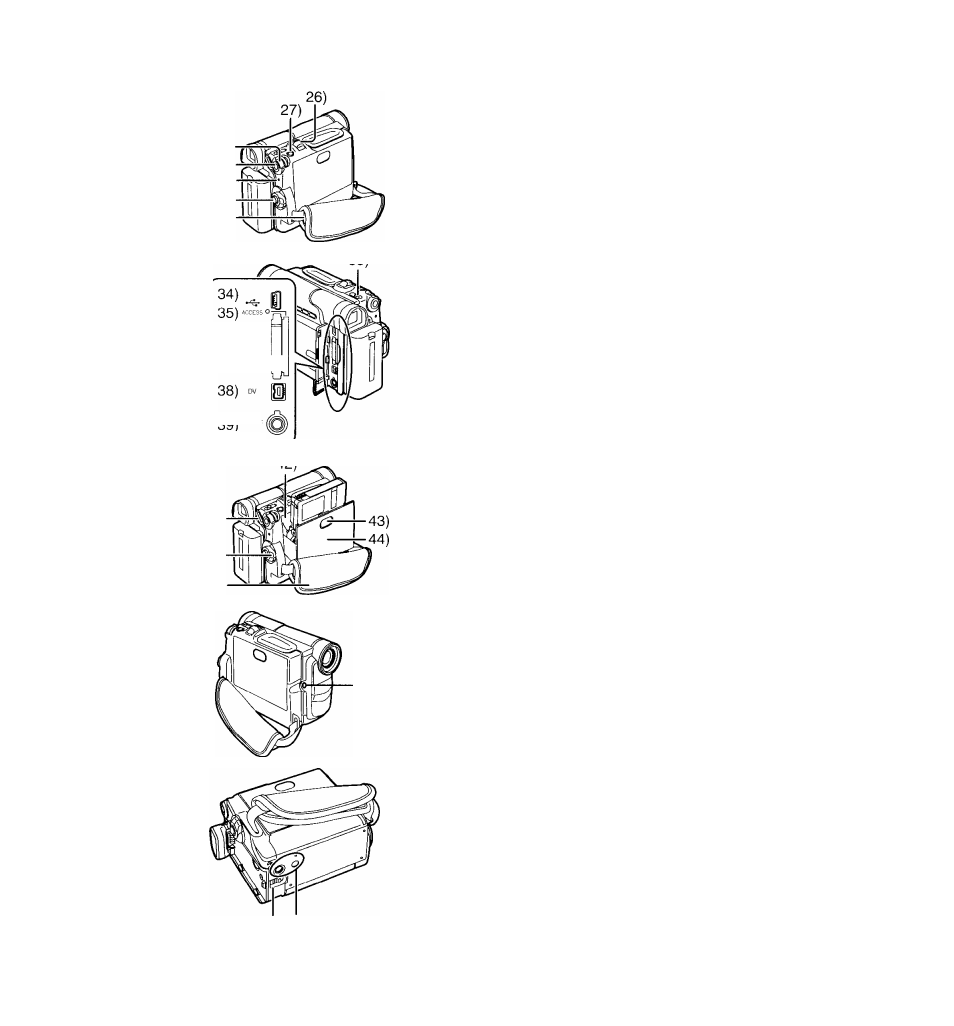

26) Рычажок трансфокатора [W^] (-> 133)
Рычажок громкости [VOLUME] 142)
27) Кнопка фотоснимка [PHOTO SHOT] (-» 132,151)
28) Мультифункциональный диск [PUSH]
126, 137, 138, 139)
29) Кнопка меню [MENU] Н 126)
30) Лампочка питания [POWER] (-► 130, 142, 151)
31) Кнопка пуска/останова записи (-► 130)
32) Крепления наплечного ремня 124)
33) Рычажок выталкивания кассеты [ТАРЕ EJECT]
(-► 124)
34) Разъем цифрового стоп-кадра [ТО PC]
(только NV-DS60) (-> 149)
Разъем USB (только NV-DS65) 155)
35) Лампочка обращения к карте [ACCESS]
(только NV-DS65) (^ 150)
36) Отсек для карты (только NV-DS65) (-► 150)
37) Отсек батарейки-таблетки (-> 129)
38) Разъем DV (-► 149)
•Соединить этот выход с цифровой видеоаппаратурой.
39) Входной/выходной разъем Аудио-Видео [AV IN/OUT]
(-► 147, 148)
Разъем наушников [PHONES] (-> 161)
Разъём пульта Free Style [REMOTE] (-► 120)
• Подсоединение кабеля AV к этому разъему
подключает встроенный динамик видеокамеры, а
подсоединение наушников и т.п. отключает его.
• При подключении наушников в разъём [PHONES] с
помощью пульта дистанционного управления,
видеокамера может функционировать неверно.
40) Селектор режима Откл/Вкл [VCR/OFF/CAMERA/
M-CARD] ([M-CARD] только NV-DS65)
(-♦ 124, 130, 142, 151, 164)
41) Ременная ручка (-► 123)
42) Держатель кассеты (-> 124)
43) Кнопка закрытия крышки кассеты [PUSH CLOSE]
{-¥ 124)
44) Крышка кассетного отсека (-^ 124)
45) Разъем микрофона [EXT MIC]
• Соединить с внешним микрофоном или
аудиоаппаратурой. (Когда пользуются этим разъемом,
то встроенный микрофон не работает.)
46) Рычажок выдачи аккумулятора [BATTERY RELEASE]
(-► 122)
47) Гнездо штатива
• Используется для монтажа видеокамеры на
факультативный штатив.
• Для обеспечения правильной работы фотокамеры,
необходимо уверенно нажимать каждую кнопку.
