Как соединить входные гнезда

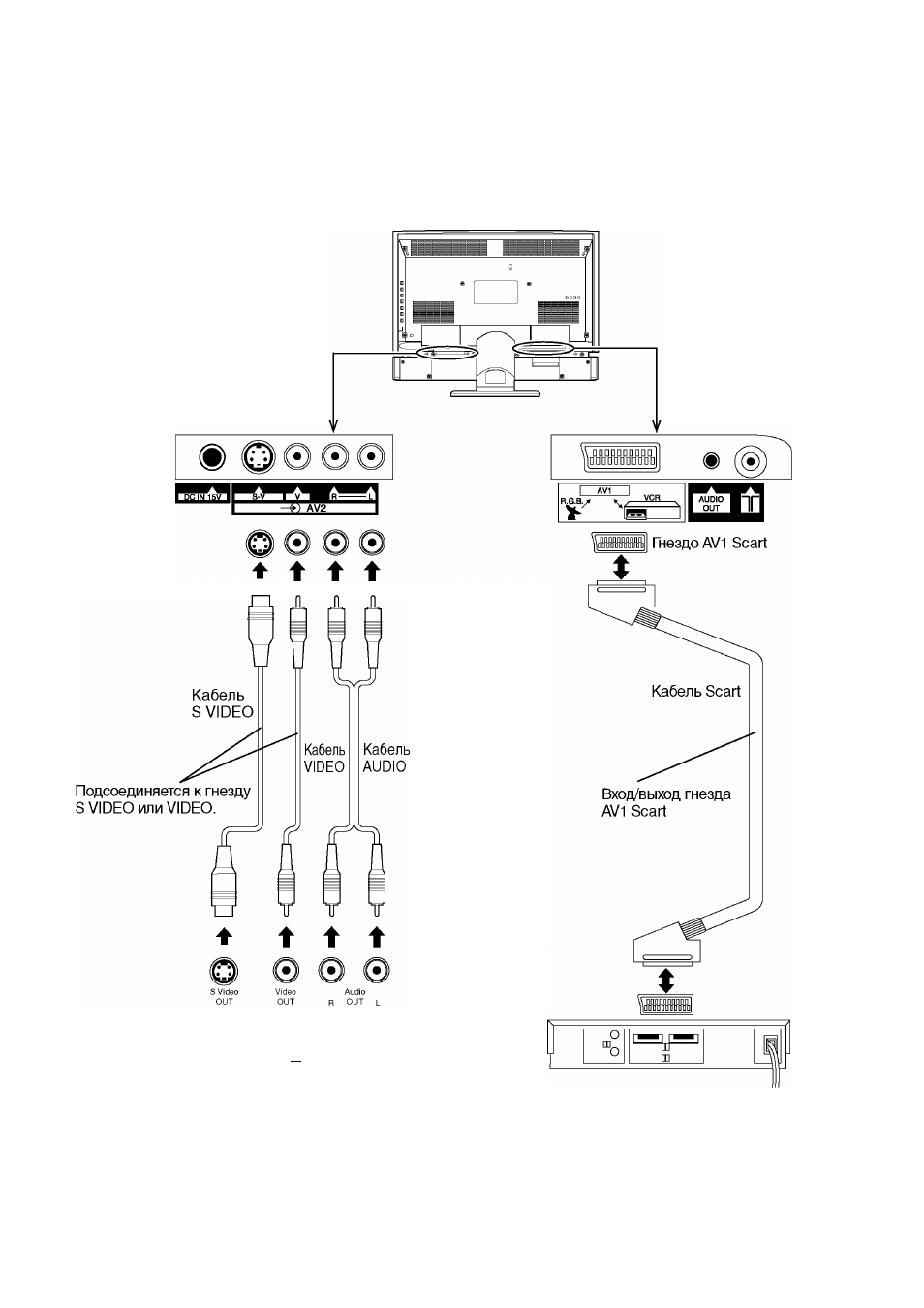

Соединение ВКМ с другими периферийными устройствами
Пример
соединения:
соединение AV2
•oœoco
ш
ш
(ВКМ Super-VHS)
Пример
соединения:
соединение AV1
При подсоединении 21-штырковый кабелей Scart.
(BKM/DVD/Спутниковый приемник)
Примечания:
• Дополнительная аппаратура и кабели, показанные на рисунке, не прилагаются к данному телевизору.
• Не подсоединяйте компьютер к данному аппарату через разъем TTL (5B).
• Выберите нужное положение входа VIDEO путем нажатия кнопки TV/AV. (см. стр. 10, 11)
• Информация о подсоединении к гнезду Scart приведена на стр. 27.
