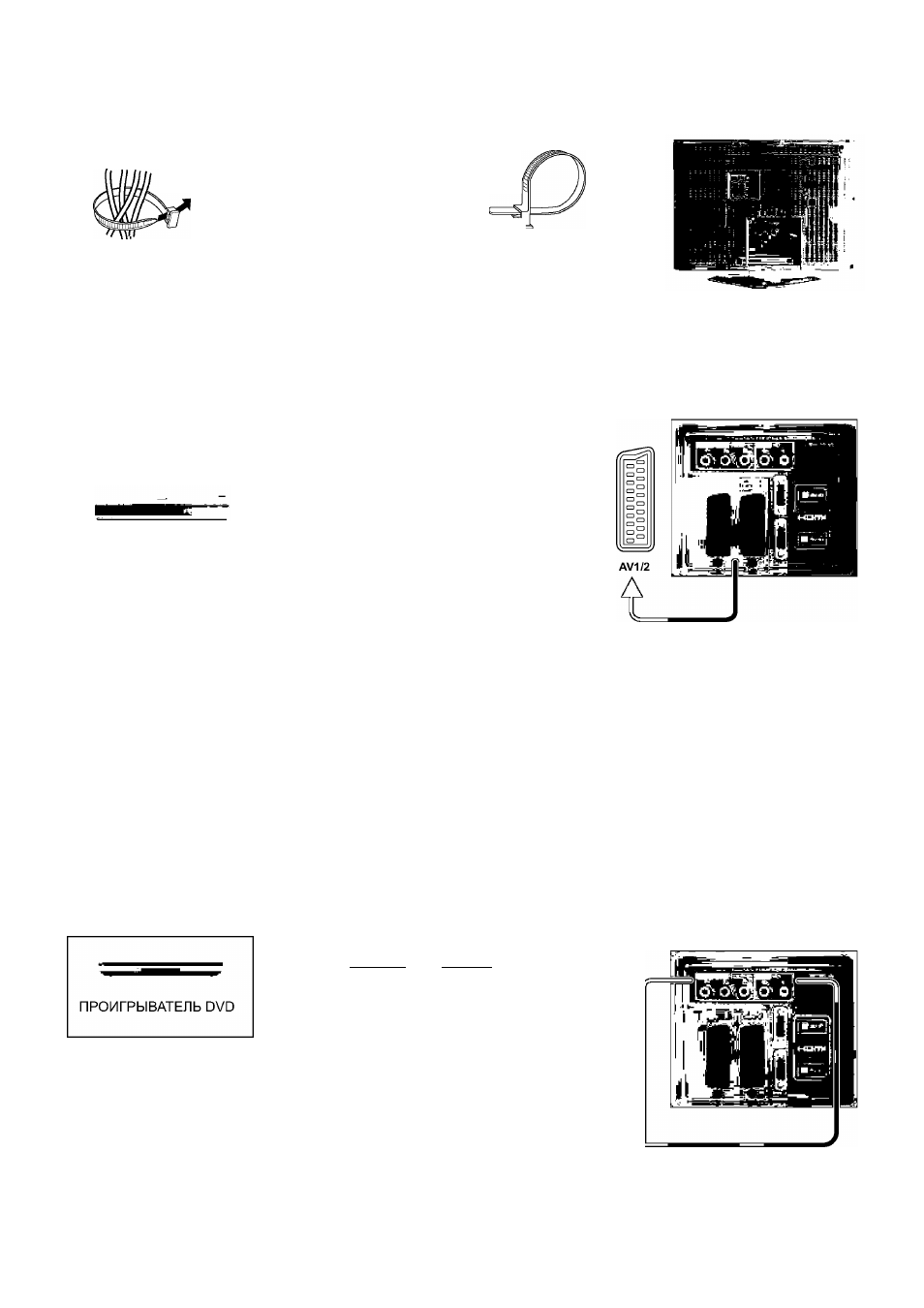

Подсоединения
Чтобы связать кабели с помощью зажима
Чтобы затянуть^
Чтобы ослабить:
.,-гл
^
Нажмите на 4-^
^ Потяните
защелку
Потяните
Примечание:
Не помещайте вместе антенный кабель и сетевой шнур, чтобы избежать помех.
Как подсоединить разъемы Scart AV1 / 2
AV1:
вкм
ВИДЕОМАГНИТОФОН,
СОВМЕСТИМЫЙ С Q-Link
СПУТНИКОВЫЙ ПРИЕМНИК
ПРОИГРЫВАТЕЛЬ DVD
DVD-РЕКОДЕР
DVD-РЕКОДЕР,
СОВМЕСТИМЫЙ С Q-Link
ВИДЕОКАМЕРА
ИГРОВАЯ КОНСОЛЬ /
КОМПЬЮТЕР (RGB)
AV2:
ВКМ / S-VIDEO ВКМ
ВИДЕОМАГНИТОФОН,
СОВМЕСТИМЫЙ С Q-Link
СПУТНИКОВЫЙ ПРИЕМНИК
ПРОИГРЫВАТЕЛЬ DVD
DVD-РЕКОДЕР
DVD-РЕКОДЕР,
СОВМЕСТИМЫЙ С Q-Link
ВИДЕОКАМЕРА/
S-VIDEO ВИДЕОКАМЕРА
ИГРОВАЯ КОНСОЛЬ /
КОМПЬЮТЕР (RGB)
Как подсоединить гнезда компонентного входа
Эти входы совместимы со строчными и чересстрочными видеосигналами, а также сигналами
высокой четкости 750(720)/50р, 750(720)/60р, 1125(1080)/501 и 1125(1080)/601.
J) ^ =1 111111С^|--> I р-сЛ111111 1= ^
P
r
0) ^ =а1ш=1-
0 ^ =011Ш=1-^
-сД1Г> ^ I
^-сД1Г> ^ i
AUDIO
OUT
=СШПп-^ ^-сД1Г>
I Y
I P
b
I P
r
) L
) R
Примечания:
• Изображенное дополнительное оборудование и кабели не поставляются с этим телевизором.
• К данному телевизору не следует подключать компьютер с выходом 111 (5В).
• Информация о кабелях и соответствующих компонентных сигналах для разъемов СКАРТ приведена на стр. 29.
26
Y
L
R
