Подсоединения
красный Белый
-4—4-
_4—4—
CO№0№WTVIPEOIN btmM
Перед подключением
• Убедитесь, что все подключаемые
устройства отсоединены от
электросети.
Обратная сторона телевизора (пример)
Подключения DVD
Подключение к телевизору без входа Scart или компонента
усилителя (домашнее кино):
Для получения наслаждения от стерео или Dolby Pro Logic
подключите соответствующий усилитель или аналоговые
аудиосистемы.
• Для получения качественного звука без помех при подсоеди
нении усилителя Dolby Pro Logic отключите функцию
I
Advanced Surround.
'—^^
Подключение COMPONENT VIDEO OUT
Подключение COMPONENT VIDEO OUT отдельно выдает цветоразностный сигнал ( P
b
/P
r
) и сигнал
яркости Y что позволяет достичь более высокого разрешения и правильности цветовоспроизведения.
• Подключение COMPONENT VIDEO IN может быть различно (например, Y/P
b
/P
r
,Y/B-Y/R-Y, Y/C
b
/C
r
)
и зависит от используемого телевизора или монитора.
По этому вопросу прочитайте инструкцию по эксплуатации Вашего телевизора.

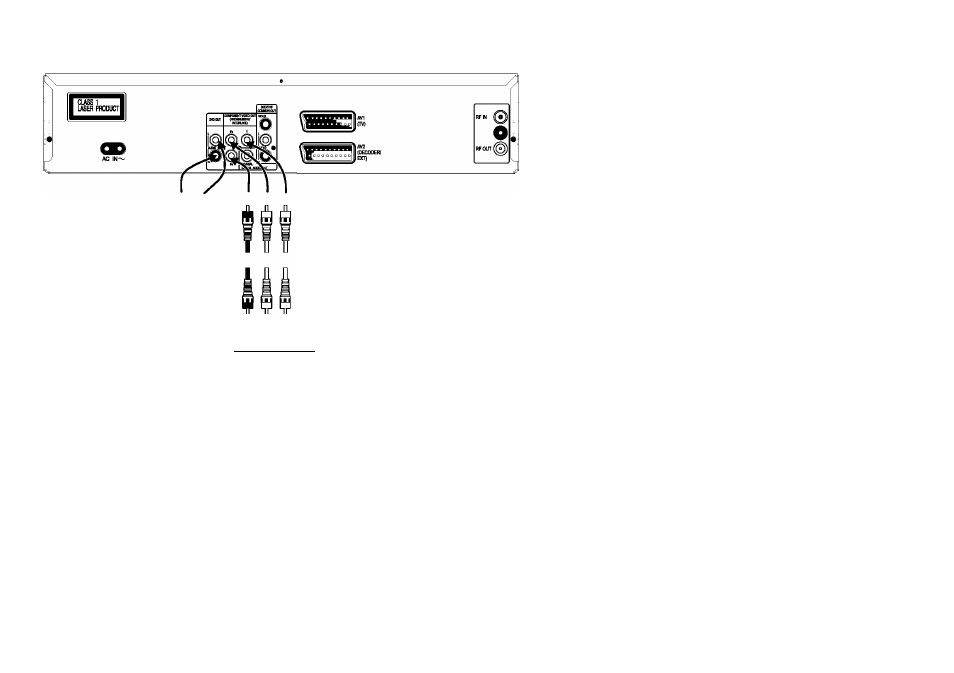

• Произведите подключения как показано на рисунке, учитывая цвета и маркировку разъемов.
* Подключение COMPONENT VIDEO OUT не может использоваться, если в меню Video для
AV1 Output установлено [RGB].
* У нормального телевизора прогрессивный формат передачи изображения может привести
к миганию, даже если телевизор совместим с прогрессивным видео. Установите
Video Output Mode на [625ij.
НИ
ни
12
