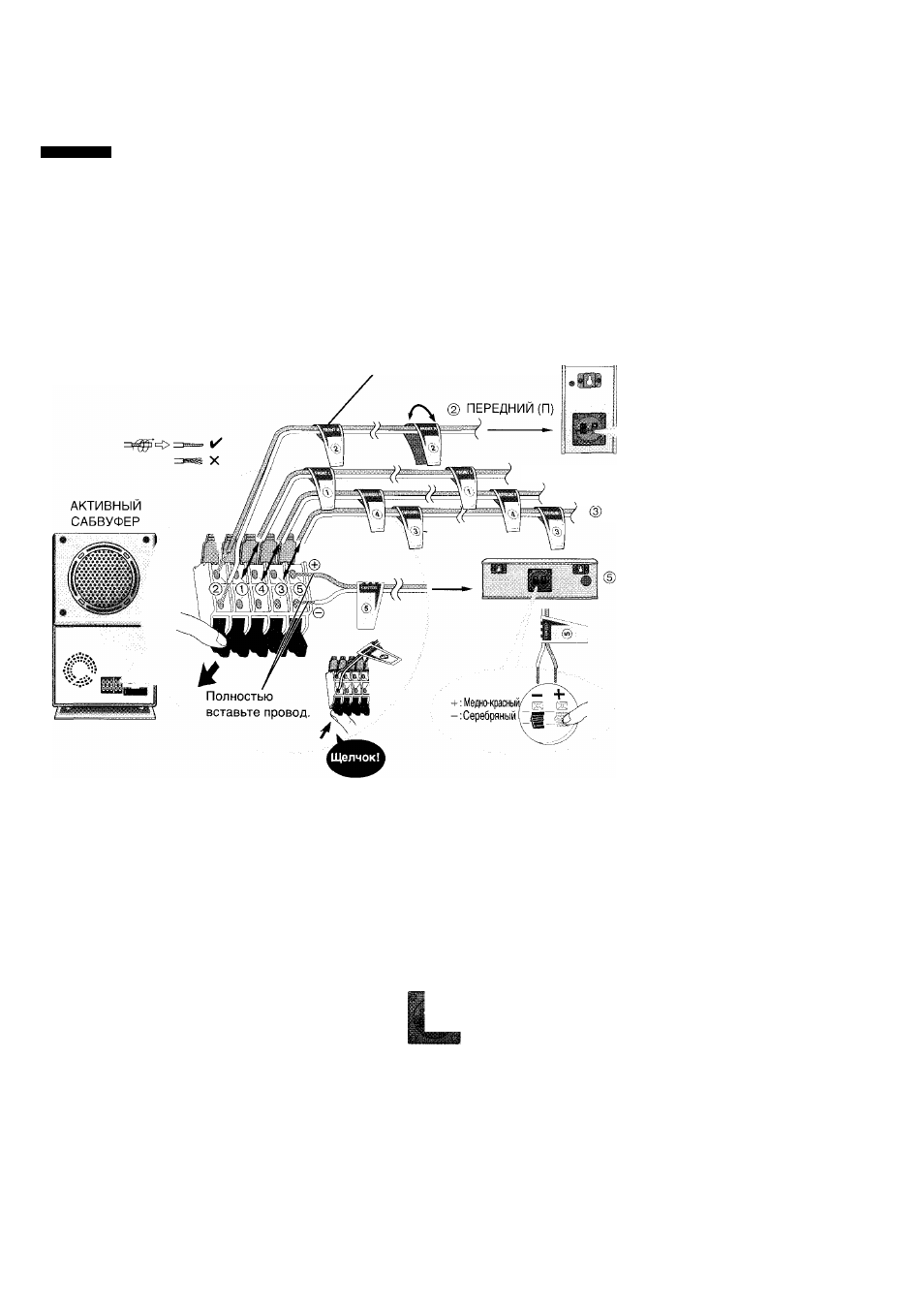

Подсоединение динамиков к активному сабвуферу
Прикрепите наклейки для шнуров динамиков, чтобы облегчить подсоединение.
Примечание
• Никогда не закорачивайте положительные (+) и отрицательные (-) провода динамиков.
• Убедитесь, что Вы подсоединяете положительные (медно-красные) провода только к положительным (-ь) разъемам и
отрицательные (серебряные) провода только к отрицательным (-) разъемам.
Неправильное соединение может повредить динамики.
5 шнуров динамиков
•Зх4-м шнуры:
Для передних динамиков
и центрального динамика
•2Х10-М шнуры:
Для динамиков
окружающего звучания
Лист наклеек для шнуров динамиков
Наклейка для шнура динамика
Медно-красный
Серебряный/
I ..I
© ПЕРЕДНИЙ (Л)
^
© ОКРУЖАЮЩЕГО ЗВУЧАНИЯ (П)
ОКРУЖАЮЩЕГО ЗВУЧАНИЯ (Л)
ЦЕНТРАЛЬНЫЙ
Другие варианты установки динамиков
■ Крепление к стене
О
Завинтите винт (не прилагается) в стену.
Q
Надежно установите динамик на винт(ы) отверстием(ями).
• Стена или колонна, к которым крепятся динамики, должна выдерживать вес, равный 10 кг на винт.
Проконсультируйтесь с квалифицированным архитектором, когда Вы прикрепляете динамики на
стену. Неправильное прикрепление может привести к повреждению стены и динамиков.
^30-35 мм
п|)Х
07,5-9,4 г
8-11
мм
Стена или колонна
I
00
§
1
§
о
0
X
Е
й
X
§
&
1
&
t
X
ю
X
о
0
X
Е
X
X
§
X
1
I
сс
ф
X
X
ф
X
X
5
о
0
1
Пример;
Центральный динамик
^
200
мм
«н------------------------------------
ЯОТС0048
