34) 35)
TAPE. »CARD PICTURE* I •VOICE
-45)
50)
AVIN/OUT
PHONES
51)
D
52)
: )iN/ouT
D.STILL PICTURE
И
DIGITAL
55)
do US8)/ С Л \
EDIT© -
(MINI)
R 1^ш1
DV ‘------ '
56) 57)

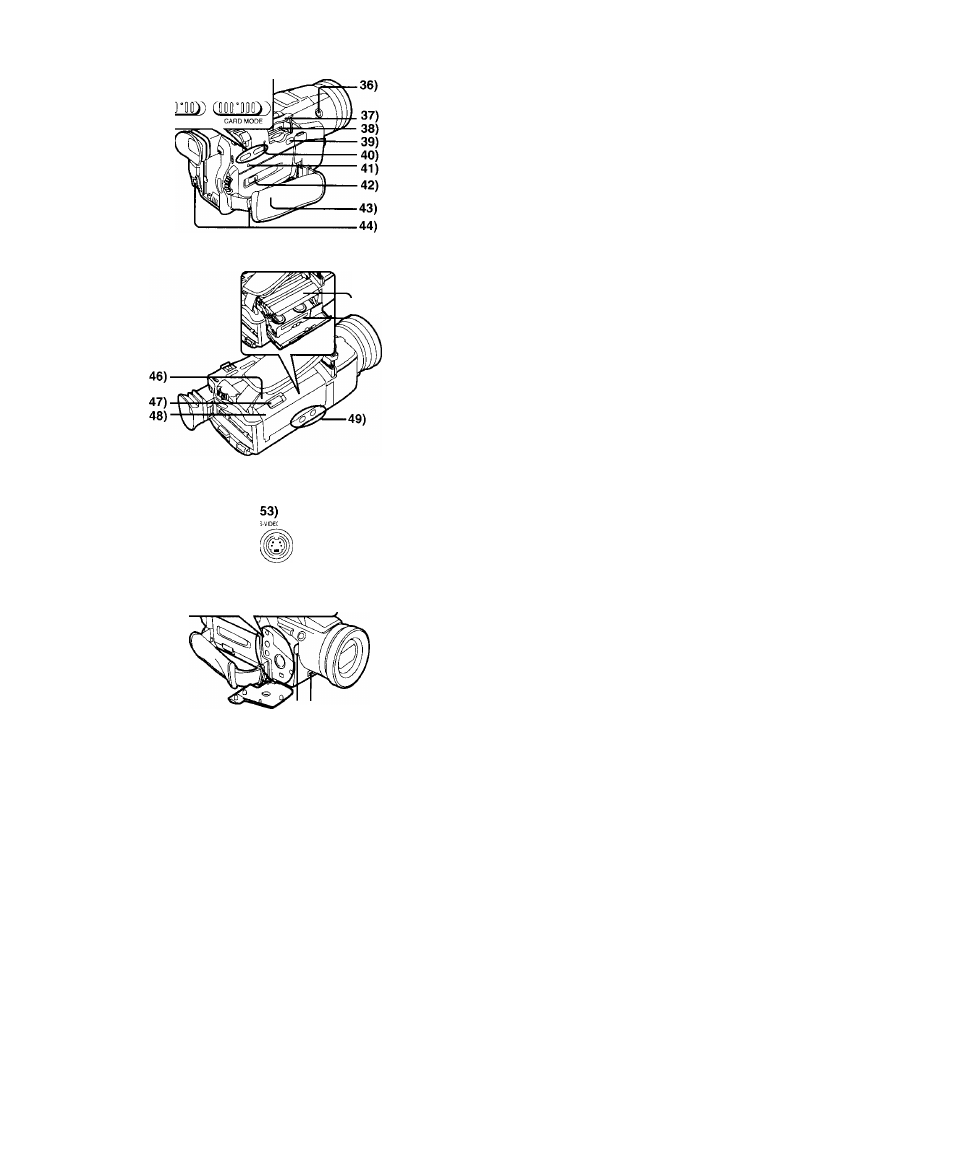

34) Селектор Лента/Карта [ТАРЕ/CARD] (-♦ 18, 39)
35) Селектор режима карты [PICTURE/MPEG4/VOICE] (•♦ 39, 41)
36) Кнопка пуска/останова записи [REC] (-^ 18)
37) Крышка отсека карты (-» 39)
38) Отсек карты (-f 39)
39) Рычажок открытия крышки отсека карты [OPEN] (-^ 39)
40) Лампочка обращения к карте [ACCESS] (-> 39)
41) Кнопка сброса [RESET] (Ч 49)
42) Окно кассетного отсека
43) Ременная ручка (-♦ 10)
44) Крепления наплечного ремня (-» 10)
45) Держатель кассеты (-» 10)
46) Верхняя крышка кассетного отсека
47) Рычажок выталкивания кассеты [OPEN/EJECT] (-♦ 10)
48) Нижняя крышка кассетного отсека (-^ 10)
49) Гнездо штатива
• Используется для монтажа видеокамеры на факультативный
штатив.
50) Разъем аудио-видео входа/выхода [AV IN/OUT] {-¥ 35, 36)
Разъем наушников [PHONES] {-¥ 52)
• Подсоединение кабеля AV к этому разъему подключает
встроенный динамик видеокамеры, а подсоединение наушников и
т.п. отключает его.
51) Вход цифрового стоп-кадра [D.STILL PICTURE] (-f 38)
52) Разъем редактирования [EDIT@ (MINI)] (-^ 38)
Разъем USB [DIGITAL (to USB)] (-» 38)
53) Разъем S-Video входа/выхода [S-VIDEO IN/OUT] (-• 35, 36, 38)
54) Гнездо DV {•¥ 37)
•Соединить этот выход с цифровой видеоаппаратурой.
55) Разъем микрофона [MIC]
56) Датчик баланса белого (-^ 24)
57) Лампочка записи (-f 18)
